VS6V3UC1QST18R

产品分类: TVS二极管/ESD抑制器
厂牌: ROHM
产品描述: 660W 45A 14.7V 6.7V SMD 贴片安装
供应商型号: 3291107
供应商: 海外现货
标准整包数: 5
ROHM TVS二极管/ESD抑制器 VS6V3UC1QST18R

VS6V3UC1QST18R概述

    VS6V3UC1QS 暂态电压抑制器(TVS)技术手册

    产品简介


    VS6V3UC1QS 是一款用于电池保护和电源管理的暂态电压抑制器(TVS)。这款产品特别设计用于防止过电压对电路造成损害,适用于各种高可靠性电子设备中。其小巧的表面贴装封装使得它非常适合在紧凑型电路板上安装使用。

    技术参数

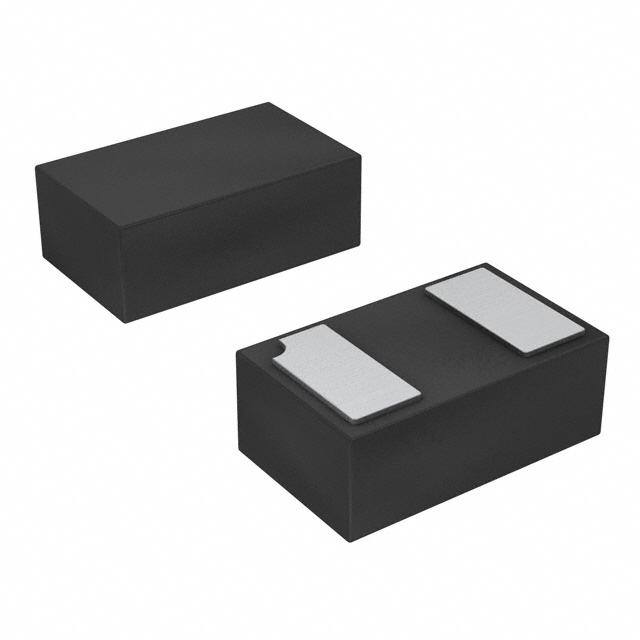

    - 封装规格:SOD882,尺寸为1006(mm)
    - 包装:热转印带装,带宽8mm,每卷180mm
    - 绝对最大额定值:
    - 最大峰值脉冲电流 (Ipp): 45A (tp=8/20μs)
    - 峰值脉冲功率 (PPP): 660W (tp=8/20μs)
    - 静电放电电压 (VESD): ±30kV (IEC61000-4-2)
    - 结温 (Tj): -150°C
    - 储存温度 (Tstg): -55°C至150°C
    - 特征曲线:
    - 瞬态钳位电压 (VCL): 8.2V 至 14.7V (根据Ipp变化)

    产品特点和优势


    VS6V3UC1QS具有以下独特功能和优势:
    - 高可靠性:提供出色的瞬态电压保护,可承受高达±30kV的静电放电冲击。
    - 单向ESD保护:专门设计用于保护敏感电子元件免受静电放电损坏。
    - 卓越的性能:在不同的电流条件下,能够提供稳定的钳位电压,确保电路的稳定运行。
    - 紧凑封装:适用于空间受限的应用场合,方便集成于各类设备中。

    应用案例和使用建议


    VS6V3UC1QS广泛应用于通信设备、医疗设备、汽车电子等领域。在具体应用中,该产品可以有效地保护电池系统,防止瞬态电压引起的损坏。以下是一些建议:
    - 在使用过程中,请确保电路板温度不超过最大结温150°C。
    - 在极端环境条件下(如湿度、温度波动)使用时,需采取额外的安全措施以避免产品性能下降。
    - 在需要频繁插拔的操作环境中,建议增加冗余设计以提高系统的整体稳定性。

    兼容性和支持


    VS6V3UC1QS与市场上常见的SMD封装产品兼容良好。此外,制造商ROHM提供了详细的安装指南和售后技术支持,以确保客户能够顺利使用并维护该产品。

    常见问题与解决方案


    1. 问:产品在高温环境下性能如何?
    - 答:请确保工作温度不超过规定的最大值150°C,必要时可进行热管理设计。

    2. 问:如何正确处理静电敏感元件?
    - 答:在生产和储存过程中采取适当的防静电措施,如佩戴防静电手环、使用离子风机等。

    3. 问:存储时应注意哪些事项?
    - 答:请遵循制造商推荐的存储条件,避免产品暴露在恶劣环境中,以保持最佳性能。

    总结和推荐


    综上所述,VS6V3UC1QS是一款高性能的暂态电压抑制器,具备优异的可靠性和广泛应用潜力。针对其在高可靠性要求领域的应用,我们强烈推荐使用本产品。通过遵循技术手册中的指导和建议,用户可以最大限度地发挥其功能并延长使用寿命。

VS6V3UC1QST18R参数

参数
箝位电压 14.7V
击穿电压 6.7V
峰值脉冲电流 45A
峰值脉冲功率 660W
极性 -
工作电压 -
2-SMD,No Lead
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VS6V3UC1QST18R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

VS6V3UC1QST18R数据手册

厂牌 PDF简要描述 下载
ROHM TVS二极管/ESD抑制器 ROHM VS6V3UC1QST18R VS6V3UC1QST18R数据手册

VS6V3UC1QST18R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.964
10+ ¥ 0.8646
100+ ¥ 0.7303
500+ ¥ 0.7011
1000+ ¥ 0.6426
5000+ ¥ 0.6426
库存: 3465
起订量: 60 增量: 0
交货地:
最小起订量为:10
合计: ¥ 8.64
直接购买
加入购物车
