VS5V0UA1LAMTR

产品分类: TVS二极管/ESD抑制器
厂牌: ROHM
产品描述: ROHMTVS二极管, 贴片安装, SOD-128封装
供应商型号: VS5V0UA1LAMTR
供应商: 国内现货
标准整包数: 25

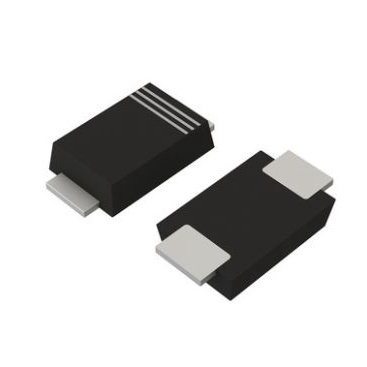

ROHM TVS二极管/ESD抑制器 VS5V0UA1LAMTR

VS5V0UA1LAMTR概述

    Transient Voltage Suppressor (TVS) VS5V0UA1LAM: Technical Overview

    1. 产品简介


    产品类型:瞬态电压抑制器(Transient Voltage Suppressor,简称TVS)
    主要功能:用于电路中的过压保护,能够迅速响应并吸收瞬间高能量的电压浪涌,从而保护下游电子元件免受损害。
    应用领域:广泛应用于通信设备、工业控制、计算机及周边设备、消费电子产品等需要瞬时过压保护的场合。

    2. 技术参数


    - VRWM(额定工作电压): 5V
    - PPP(峰值脉冲功率): 600W
    - IPP(峰值脉冲电流): 57.0A
    - Tj(结温): 最大150°C
    - Tstg(存储温度范围): -55°C 至 150°C
    - 反向电压(VR): 最大36.8V
    - 击穿电压(VBR): 5V至30V
    - 漏电流(IR): 最大800μA
    - 钳位电压(VCL): 10.5V 至 48.4V

    3. 产品特点和优势


    - 高可靠性:适用于需要高可靠性的应用场景。
    - 小体积封装:采用小型功率模塑封装,节省空间。
    - 优良的电气特性:能够在极端条件下保持良好的电气性能。
    - 高防潮能力:能在潮湿环境中稳定运行,适合恶劣环境应用。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备:保护通信模块免受雷击引起的电压浪涌。
    - 消费电子产品:保护电视、游戏机等设备的电源接口。
    - 工业控制:用于工厂自动化系统中的信号线路保护。
    使用建议:
    - 在安装时确保TVS与被保护电路之间的距离尽量短,以减少寄生电感的影响。
    - 考虑到热管理问题,在高负载环境下工作时要确保适当的散热措施。
    - 使用前检查并验证所有连接点的焊接质量,防止虚焊导致的保护失效。

    5. 兼容性和支持


    - 兼容性:该产品可与其他标准SMD(表面贴装)元件一起使用,具有较好的通用性。
    - 支持服务:ROHM公司提供详尽的技术文档和支持服务,用户可以访问其官网获取更多帮助和资源。

    6. 常见问题与解决方案


    - 问题一:安装后出现过压保护失效。
    - 解决方案:检查是否有虚焊或焊接不充分的情况;重新进行焊接或检查TVS元件是否损坏。
    - 问题二:设备在高温环境下运行时表现不稳定。
    - 解决方案:确保良好的散热措施,必要时增加外部散热装置;考虑使用更高耐温等级的产品。
    - 问题三:TVS元件出现异常发热。
    - 解决方案:检查电流路径,确保不会有过高的电流流过TVS元件;考虑更换更大容量的元件。

    7. 总结和推荐


    总体评价:
    VS5V0UA1LAM TVS是一款高性能的瞬态电压抑制器,适用于各种需要瞬时过压保护的应用场合。其高可靠性、小体积封装和优良的电气特性使其在市场上具有很强的竞争力。
    推荐意见:
    鉴于其卓越的功能特性和广泛的适用性,我们强烈推荐此款产品给需要瞬时过压保护的应用场景。无论是对设计的便利性还是保护效果的要求,VS5V0UA1LAM都表现出色,是值得信赖的选择。

VS5V0UA1LAMTR参数

参数
峰值脉冲电流 57A
峰值脉冲功率 600W
极性 单向
工作电压 5V
箝位电压 10.5V
击穿电压 6.45V
SOD-128
通用封装 SOD-128
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VS5V0UA1LAMTR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

VS5V0UA1LAMTR数据手册

厂牌 PDF简要描述 下载
ROHM TVS二极管/ESD抑制器 ROHM VS5V0UA1LAMTR VS5V0UA1LAMTR数据手册

VS5V0UA1LAMTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
