VS4V8BU1ART7R

产品分类: TVS二极管/ESD抑制器
厂牌: ROHM
产品描述: 4.8V 1.1KW 100A 11V 4.85V 0805 贴片安装
供应商型号: A-VS4V8BU1ART7R
供应商: 云汉优选
标准整包数: 1
ROHM TVS二极管/ESD抑制器 VS4V8BU1ART7R

VS4V8BU1ART7R概述

    VS4V8BU1AR Transient Voltage Suppressor 技术手册解析

    产品简介


    VS4V8BU1AR 是一款瞬态电压抑制器(Transient Voltage Suppressor,简称TVS),主要用于保护电子设备免受过电压现象的影响。这种器件具备双向保护能力,能够有效应对静电放电(ESD)和其他瞬态电压冲击。适用于无线通信设备、汽车电子、医疗设备、工业自动化等多个领域,特别是需要高可靠性保护的应用场合。

    技术参数


    - 峰值脉冲电流(IPP):100A (tp=8/20μs)
    - 峰值脉冲功率(PPP):1100W (tp=8/20μs)
    - 反向击穿电压(VBR):4.85V 至 6V
    - 额定反向工作电压(VRWM):4.8V
    - 电容(Ct):480pF (VR=0V, f=1MHz)
    - 钳位电压(VCL):6.5V (Ipp=1A, tp=8/20μs)
    - 工作温度范围(Topr):-55°C 至 150°C
    - 存储温度范围(Tstg):-55°C 至 150°C
    - 静电放电电压(VESD):±30kV (接触放电)

    产品特点和优势


    - 高可靠性:符合 IEC61000-4-2 Level4 的静电放电标准,能够承受高达 ±30kV 的接触放电。
    - 双向保护:适用于正负双向电压的瞬态抑制。
    - 低钳位电压:在峰值脉冲电流为 1A 时的钳位电压仅为 6.5V。
    - 快速响应时间:能够迅速响应瞬态电压变化,防止电压过冲对敏感电路造成损害。

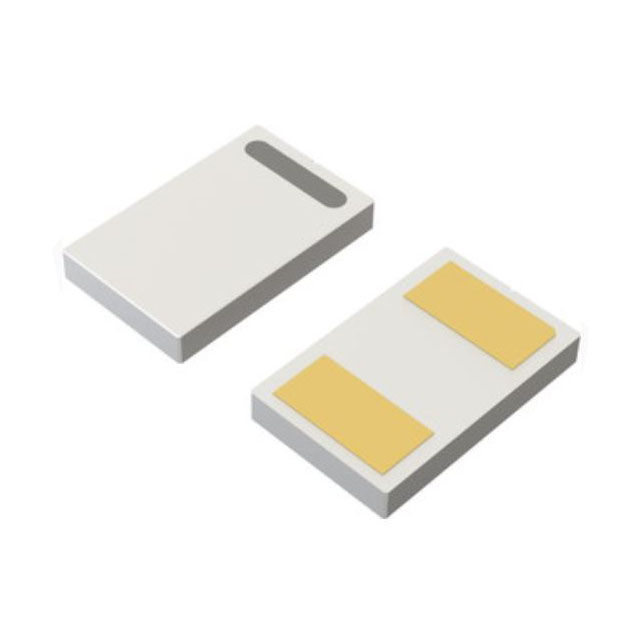

    - 小型封装:采用 SMD2012 封装,体积小巧,便于在电路板上安装。

    应用案例和使用建议


    - 无线通信设备:保护收发模块不受静电放电的损害。
    - 汽车电子系统:在汽车内部电子控制单元中提供过电压保护。
    - 医疗设备:确保在高可靠性要求下稳定运行。

    使用建议:
    - 电路设计:确保在电路设计时预留足够的安全裕度,以应对可能出现的各种瞬态电压冲击。
    - 温度管理:在高温度环境下使用时,需注意进行适当降额,避免过热导致器件损坏。

    兼容性和支持


    - 兼容性:可与其他同类 TVS 器件互换,兼容主流 PCB 设计标准。
    - 支持:ROHM 提供详尽的技术文档和应用指南,同时可通过官方网站获取最新的技术支持信息。

    常见问题与解决方案


    - Q:如何避免瞬态电压冲击?
    A:确保正确安装防雷装置,如 Surge Suppressor 和 TVS 器件,并遵循规范的接地和屏蔽设计。
    - Q:长时间暴露于高温环境是否会损害器件?
    A:会,必须根据温度特性曲线进行适当的降额处理,确保工作温度不超过最大允许值。
    - Q:如何处理反向泄漏电流过大问题?
    A:选择合适的器件型号,并确保工作电压不超过额定值。

    总结和推荐


    VS4V8BU1AR 作为一款高性能的瞬态电压抑制器,在多个领域的应用中展现出优异的保护效果和可靠性。其紧凑的封装和广泛的工作温度范围使其成为许多严苛环境下的理想选择。鉴于其在高可靠性需求中的表现,强烈推荐用于对瞬态电压敏感的关键电路中。

VS4V8BU1ART7R参数

参数
极性 -
工作电压 4.8V
箝位电压 11V
击穿电压 4.85V
峰值脉冲电流 100A
峰值脉冲功率 1.1KW
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

VS4V8BU1ART7R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

VS4V8BU1ART7R数据手册

厂牌 PDF简要描述 下载
ROHM TVS二极管/ESD抑制器 ROHM VS4V8BU1ART7R VS4V8BU1ART7R数据手册

VS4V8BU1ART7R封装设计

查看详情并下载
Symbol
Footprint
3D Model
