UMZ5.1NUMTL

产品分类: TVS二极管/ESD抑制器
厂牌: ROHM
产品描述: 4.84V SC-85 贴片安装
供应商型号: A-UMZ5.1NUMTL
供应商: 云汉优选
标准整包数: 1

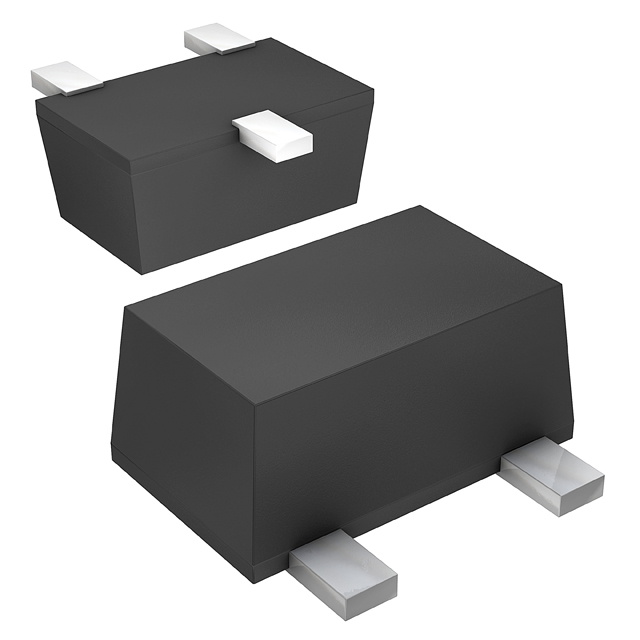

ROHM TVS二极管/ESD抑制器 UMZ5.1NUMTL

UMZ5.1NUMTL概述

    Transient Voltage Suppressor (TVS) UMZ5.1NUM 技术手册概述

    1. 产品简介


    型号: UMZ5.1NUM
    类型: 暂态电压抑制器(TVS)
    主要功能: 保护电路免受过压冲击,例如静电放电(ESD)和电源瞬变。
    应用领域: 主要应用于各类电子产品,如消费电子、通信设备、工业控制设备等,提供高效的过压保护。

    2. 技术参数


    - 额定反向工作电压(VRWM): 3.5V
    - 最大功率耗散(PD): 200mW
    - 最小击穿电压(VBR): 4.84V
    - 最大击穿电压(VBR): 5.37V
    - 最大泄漏电流(IR): 5μA
    - 测试电流(IT): 2mA
    - 最大瞬时电压(VR): 1.5V
    - 绝对最大额定值: 最大结温(Tj)为150°C;存储温度(Tstg)为-55°C至150°C
    - 静电放电能力(VESD): IEC61000-4-2 ±15kV(空气)±8kV(接触)

    3. 产品特点和优势


    - 高可靠性: 设计用于长期稳定运行,确保系统的安全性。
    - 小型化设计: 采用小型封装,适合于空间受限的应用场合。
    - 广泛的适用性: 可在多种电子设备中提供有效的过压保护,广泛应用于消费电子、通信设备等领域。

    4. 应用案例和使用建议


    - 应用案例: 适用于便携式电子设备、汽车电子系统等需要防静电保护的应用场景。
    - 使用建议: 在设计PCB布局时,应尽量靠近被保护的电路,以减少走线寄生电感,提高响应速度。此外,在高温环境下使用时,需注意降额使用,避免超过最大结温。

    5. 兼容性和支持


    - 兼容性: 该产品可与市面上主流的SMT工艺兼容,适用于自动化生产线。
    - 支持: 制造商提供了详细的安装指南和售后技术支持,帮助用户解决安装和调试过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 静电放电导致器件损坏
    解决方案: 使用离子风机消除静电,同时在生产过程中采取防静电措施。
    - 问题: 高温环境下的性能下降
    解决方案: 在高温环境下使用时,需根据环境温度降低最大功率耗散,确保安全可靠运行。

    7. 总结和推荐


    综上所述,UMZ5.1NUM 暂态电压抑制器具备高可靠性、小型化、宽泛的工作范围等特点,适用于各种需要防过压保护的场合。考虑到其良好的性能表现和较高的性价比,我们强烈推荐在相关应用中采用此产品。对于特定应用环境,建议用户在使用前咨询制造商确认是否适用,确保产品能够满足您的需求。

UMZ5.1NUMTL参数

参数
极性 -
工作电压 -
箝位电压 -
击穿电压 4.84V
峰值脉冲电流 -
峰值脉冲功率 -
SC-85
通用封装 SC-85
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UMZ5.1NUMTL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

UMZ5.1NUMTL数据手册

厂牌 PDF简要描述 下载
ROHM TVS二极管/ESD抑制器 ROHM UMZ5.1NUMTL UMZ5.1NUMTL数据手册

UMZ5.1NUMTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.8783
100+ ¥ 1.065
1000+ ¥ 0.6517
3000+ ¥ 0.4927
库存: 70
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.87
直接购买
加入购物车
