R2043T-E2-F

产品分类: 实时时钟器件(RTC)
厂牌: RICOH
产品描述: HH:MM:SS 1.7V 5.5V DW:DM:M:Y 否 TSSOP-10G-10 贴片安装,黏合安装
供应商型号: CSJ-ST67859219
供应商: 海外现货
标准整包数: 1

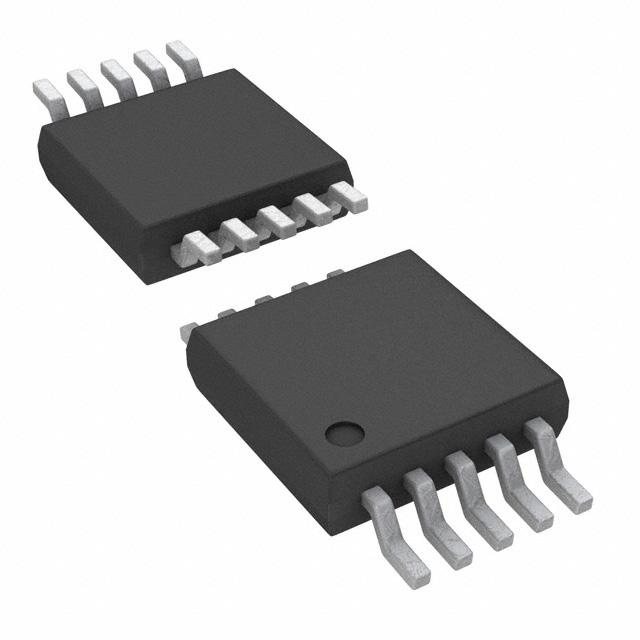

RICOH 实时时钟器件(RTC) R2043T-E2-F

R2043T-E2-F概述

    R2043x Series: 4-Wire Serial Interface Real Time Clock IC



    1. 产品简介




    R2043x 系列是专为嵌入式系统设计的实时时钟(RTC)集成电路(IC),通过四个信号线与CPU连接:芯片使能(CE)、串行时钟(SCLK)、串行输入(SI)和串行输出(SO)。该系列主要用于将时间与日历数据以串行方式传输到CPU。R2043x 集成了多种高级功能,如周期中断电路、报警中断电路等,使其适用于各类工业、消费电子和汽车应用场合。


    2. 技术参数




    - 工作电压范围:最小时间保持供电电压典型值为 0.66 至 5.5V,最差情况为 1.00V 至 5.5V。
    - 电源电流:在 VDD=3V 条件下,典型时间为保持电流 0.45µA。
    - 信号线:需四条信号线(CE、SCLK、SI 和 SO)进行CPU通信。
    - 计数器功能:包含小时、分钟、秒的时间计数器和年、月、日的日历计数器(BCD格式)。
    - 中断功能:具有可选的0.5秒至1个月的周期中断和2个报警中断。
    - 频率输出:提供32.768kHz的时钟输出,适用于外部微处理器。
    - 振荡调整电路:具备高精度振荡调整电路,可在±1.5ppm 或 ±0.5ppm 范围内校正振荡频率偏差。
    - 封装类型:TSSOP10G (4.0x2.9x1.0mm) 或 QFN023023-16 (2.3x2.3x0.4mm),适用于高密度安装。


    3. 产品特点和优势




    - 低功耗:典型时间保持电流仅0.45µA,在保证低功耗的同时仍能实现精准时间记录。
    - 多模式选择:可以选择12小时制或24小时制,自动识别闰年,适应不同的应用需求。
    - 宽温工作范围:能在-40℃至+85℃范围内稳定工作。
    - 精准的频率输出:通过内置振荡调整电路,能够纠正晶体振荡器频率的偏差,提升时间保持精度。
    - 兼容性:适用于各种微处理器接口标准,易于集成于各类电子产品中。


    4. 应用案例和使用建议




    R2043x 系列广泛应用于需要高精度时间记录的应用场合,例如智能家电、医疗设备、汽车仪表盘等。在实际使用中,建议根据具体应用选择合适的封装类型,以最大化空间利用率。同时,由于其内部集成了振荡调整电路,可以在初次上电或电源电压波动时自动调整时间精度,确保数据准确性。


    5. 兼容性和支持




    - 兼容性:R2043x系列可兼容大多数微处理器的4线串行接口,便于集成到现有的系统中。
    - 厂商支持:提供详尽的技术文档和应用指南,确保用户可以快速有效地部署产品。


    6. 常见问题与解决方案




    - 问题一:如何设置时间计数?
    - 解决方案:通过 SI 和 SCLK 线路发送相应的控制命令来配置时间计数寄存器。
    - 问题二:如何启用报警功能?
    - 解决方案:修改相关报警寄存器(Alarm_W 和 Alarm_D)的设置即可启用报警功能。


    7. 总结和推荐




    总体而言,R2043x 系列是极具竞争力的高精度实时时钟IC,适合需要高可靠性和精确时间记录的应用场合。凭借其低功耗、多模式选择和高精度的特点,它在多个领域的应用潜力巨大。强烈推荐对于寻找高性能且成本效益高的RTC解决方案的工程师考虑使用R2043x系列。

    通过以上综述可以看出,R2043x 系列在技术参数、功能特性和应用兼容性方面均表现出色,具备广泛的市场应用前景。

R2043T-E2-F参数

参数
日期格式 DW:DM:M:Y
时间格式 HH:MM:SS
接口类型 -
存储容量 -
电池备用开关
最大工作供电电压 5.5V
最小工作供电电压 1.7V
通用封装 TSSOP-10G-10
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

R2043T-E2-F厂商介绍

RICOH(理光)是一家日本的跨国公司,成立于1936年,总部位于东京。RICOH主要涉及办公自动化设备、相机、印刷设备、半导体制造设备等领域,是全球知名的办公设备和解决方案提供商。

主营产品分类:
1. 办公自动化设备:包括多功能一体机、激光打印机、喷墨打印机等。
2. 数码相机:包括便携式数码相机和专业级单反相机。
3. 印刷设备:包括数字印刷机、胶印机等。
4. 半导体制造设备:包括光刻机、清洗设备等。

应用领域:
1. 办公领域:提供高效的办公自动化解决方案,提高工作效率。
2. 摄影领域:提供高质量的摄影设备,满足专业和个人摄影需求。
3. 印刷领域:提供先进的印刷设备,满足各种印刷需求。
4. 半导体制造领域:提供高精度的半导体制造设备,推动半导体技术发展。

RICOH的优势:
1. 技术创新:RICOH在多个领域拥有强大的研发能力,不断推出创新产品。
2. 品质保证:RICOH产品以高品质著称,深受全球用户信赖。
3. 服务网络:RICOH在全球拥有广泛的服务网络,为用户提供便捷的售后服务。
4. 环保理念:RICOH注重环保,致力于开发节能、环保的产品,减少对环境的影响。

R2043T-E2-F数据手册

厂牌 PDF简要描述 下载
RICOH 实时时钟器件(RTC) RICOH R2043T-E2-F R2043T-E2-F数据手册

R2043T-E2-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
