AB-RTCMC-32.768KHZ-B5ZE-S3-T

产品分类: 实时时钟器件(RTC)
厂牌: ABRACON
产品描述: HH:MM:SS (12/24 hr) 1.2V 5.5V 2线,I2C,Serial YY-MM-DD-dd 贴片安装 3.7mm(长度)
供应商型号: F-AB-RTCMC-32.768KHZ-B5ZE-S3-T
供应商: 海外现货
标准整包数: 1000

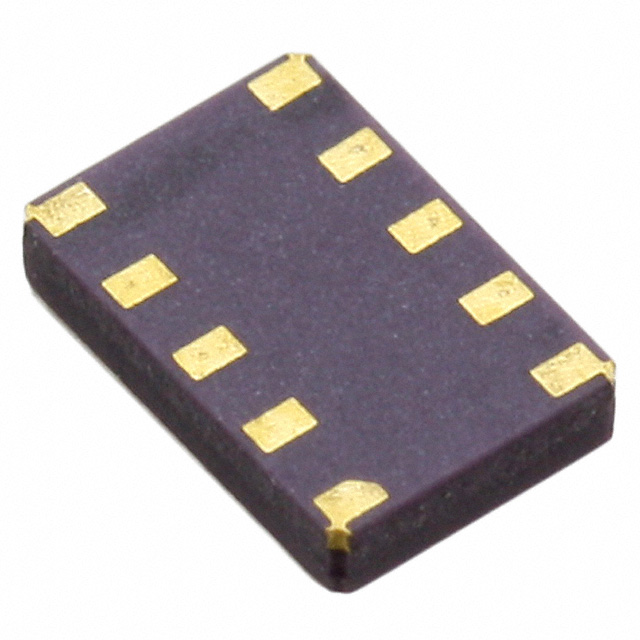

ABRACON 实时时钟器件(RTC) AB-RTCMC-32.768KHZ-B5ZE-S3-T

AB-RTCMC-32.768KHZ-B5ZE-S3-T概述

    AB-RTCMC-32.768kHz-B5ZE-S3 实时钟模块技术手册



    产品简介



    AB-RTCMC-32.768kHz-B5ZE-S3 是一款集成晶体振荡器的实时钟(RTC)模块,采用 I2C 总线接口进行通信。这款模块特别适用于需要高精度时钟的应用场景。它具有广泛的工作电压范围和超低功耗的特点,非常适合各种商业、工业及汽车电子设备中的应用。


    技术参数



    - 尺寸: 3.7 x 2.5 x 0.9 mm
    - 电源电压范围:
    - I2C 总线不活动时:1.2 V 至 5.5 V
    - I2C 总线活动时:1.6 V 至 5.5 V
    - 功耗管理功能活动时:1.8 V 至 5.5 V
    - 时钟频率: 32.768 kHz
    - 超低功耗: 130 nA 典型值(@ 3.0V / 25°C)
    - 接口支持: I2C 接口,支持快速模式加(Fm+),速率高达 1000 kHz
    - 频率准确度: ±20 ppm(25°C,3.0V)
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C


    产品特点和优势



    1. 集成晶体振荡器: 模块内部集成了晶体振荡器,确保高精度时钟输出。
    2. 超低功耗: 静态电流仅为 130 nA,适合电池供电设备。
    3. 宽工作电压范围: 支持从 1.2 V 到 5.5 V 的工作电压。
    4. 多功能性: 提供报警、定时等功能,并且可以通过中断或时钟输出信号灵活配置。
    5. 封装小: 封装尺寸仅 3.7 x 2.5 x 0.9 mm,便于安装。


    应用案例和使用建议



    - 商业与工业设备: 如 PDA 和 Palm Pilots,以及无线通信设备。
    - 汽车电子: 可用于车用导航系统等需要高精度时间基准的应用。
    - 安全支付设备: 例如带安全技术的信用卡。

    使用建议:
    - 在选择外部电阻时,建议使用 1 kΩ 至 10 kΩ 的阻值以确保 I2C 信号完整性。
    - 确保电源电压稳定,避免因电压波动导致的时钟准确性下降。


    兼容性和支持



    - 兼容性: 该模块兼容标准 I2C 总线,可与大多数微控制器和系统级芯片(SoC)无缝对接。
    - 支持: Abracon 提供详尽的技术文档和支持服务,可在官网下载相关资料并联系技术支持团队。


    常见问题与解决方案



    1. 时钟偏差问题: 可通过内置的频率调整寄存器进行校准。
    2. 启动时间长: 芯片启动时间约 350 ms,可通过软件优化来减少系统等待时间。
    3. 低功耗模式下 I2C 通信问题: 在低功耗模式下,需保证外部拉低电阻阻值匹配以避免通信失败。


    总结和推荐



    AB-RTCMC-32.768kHz-B5ZE-S3 是一款高性能、小体积的实时钟模块,尤其适合需要高精度和低功耗的应用场合。其紧凑的封装、广泛的电压支持以及出色的功耗表现使其成为市场上极具竞争力的产品。强烈推荐用于各种商业、工业以及消费类电子产品中。

    通过本手册的详细介绍,用户可以全面了解该产品的性能指标和技术规格,有助于更好地应用和优化设计。

AB-RTCMC-32.768KHZ-B5ZE-S3-T参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1.2V
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (12/24 hr)
接口类型 2线,I2C,Serial
存储容量 -
电池备用开关 -
长*宽*高 3.7mm(长度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AB-RTCMC-32.768KHZ-B5ZE-S3-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AB-RTCMC-32.768KHZ-B5ZE-S3-T数据手册

厂牌 PDF简要描述 下载
ABRACON 实时时钟器件(RTC) ABRACON AB-RTCMC-32.768KHZ-B5ZE-S3-T AB-RTCMC-32.768KHZ-B5ZE-S3-T数据手册

AB-RTCMC-32.768KHZ-B5ZE-S3-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.2402 ¥ 27.4442
2000+ $ 3.2112 ¥ 27.1991
3000+ $ 3.1823 ¥ 26.9541
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 27444.2
