AB-RTCMC-32.768KHZ-ZIZE-S2-T

产品分类: 实时时钟器件(RTC)
厂牌: ABRACON
产品描述: HH:MM:SS (12/24 hr) 1.1V 5.5V SPI YY-MM-DD-dd 贴片安装,黏合安装
供应商型号: 535-12057-1-ND
供应商: Digi-Key
标准整包数: 1

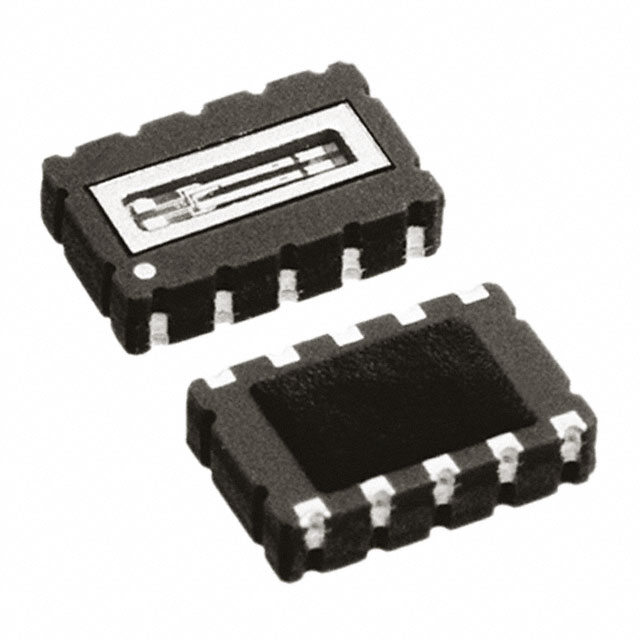

ABRACON 实时时钟器件(RTC) AB-RTCMC-32.768KHZ-ZIZE-S2-T

AB-RTCMC-32.768KHZ-ZIZE-S2-T概述

    AB-RTCMC-32.768kHz-ZIZE-S2 Real Time Clock Module 技术手册

    产品简介


    AB-RTCMC-32.768kHz-ZIZE-S2 是一款实时时钟模块(RTC),采用标准的SPI总线接口,尺寸仅为5.0 x 3.2 x 1.2毫米。这款模块内置了一个32.768kHz晶体振荡器,具有低功耗特性,适用于广泛的商业、工业和汽车电子应用。此模块特别适合那些需要精确时间记录和定时功能的场合,例如无线通信设备、掌上电脑(PDA)以及带安全技术的信用卡。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压范围 | 1.1 | 3.0 | 5.5 | V |
    | 功耗 | 120 | 130 | 140 | nA |
    | 最高频率精度 | ±20 ppm |
    | 最高频率波动 | ±0.8 ±1.0 | ppm/V |
    | 频率温度系数 | -0.035 ppm/°C² |
    | 开机启动时间 | 500 | 1000 ms |
    | 输出引脚电压 | -0.5 | 5.5 V |
    | 输入泄漏电流 | -1 | 0 | +1 | µA |

    产品特点和优势


    - 超低功耗:典型工作电流为130nA,特别适合于电池供电设备。
    - 宽工作电压范围:支持1.1至5.5V的电源电压,适应性强。
    - 高精度时间补偿:通过内部频率偏移补偿寄存器提供高达±5ppm的时间准确性。
    - 多功能:具备闹钟和计时器功能,内部低电压检测,复位和看门狗功能。
    - 紧凑封装:尺寸仅为5.0 x 3.2 x 1.2毫米,非常适合空间受限的应用场合。

    应用案例和使用建议


    - 无线通信设备:此类设备需要精准的时间同步,因此使用AB-RTCMC-32.768kHz-ZIZE-S2可以保证时间的精确度,提高设备的整体性能。
    - PDA 和掌上电脑:这些设备通常需要小型化和低功耗的设计,AB-RTCMC-32.768kHz-ZIZE-S2完全符合这些需求。
    - 信用卡安全技术:在一些需要高安全性的应用中,如带有安全芯片的信用卡,AB-RTCMC-32.768kHz-ZIZE-S2能够确保时间和日期的准确记录,增强安全性。
    使用建议:
    - 确保外部电路设计时考虑输入和输出电容匹配,以获得最佳的频率稳定性。
    - 考虑到低功耗需求,在不活跃状态下尽量关闭不必要的输出功能,减少功耗。

    兼容性和支持


    AB-RTCMC-32.768kHz-ZIZE-S2模块支持与各种常见的微控制器和系统集成,如ATmega系列、STM32系列等。产品制造商Abracon提供了全面的技术文档和应用支持服务,帮助客户更好地理解和使用该模块。

    常见问题与解决方案


    - 问题1:模块无法正常启动。
    - 解决方案:检查电源电压是否在规定范围内(1.1-5.5V),同时确认接地良好。

    - 问题2:模块显示的时间不准确。
    - 解决方案:调整内部频率偏移补偿寄存器设置,根据实际情况进行频率补偿。

    - 问题3:模块在低电压下表现异常。
    - 解决方案:增加外部电容滤波,以稳定电源电压,确保模块正常工作。

    总结和推荐


    综上所述,AB-RTCMC-32.768kHz-ZIZE-S2是一款高度集成且实用的实时时钟模块,拥有低功耗、宽电压范围和高精度等优点。它在各类应用场景中表现出色,尤其是在需要小巧和节能特性的环境中。鉴于其卓越的性能和适用性,强烈推荐此产品给需要精准时间记录和定时功能的各种电子产品开发者和设计师。

AB-RTCMC-32.768KHZ-ZIZE-S2-T参数

参数
最小工作供电电压 1.1V
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (12/24 hr)
接口类型 SPI
存储容量 -
电池备用开关 -
最大工作供电电压 5.5V
10-SMD Module
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AB-RTCMC-32.768KHZ-ZIZE-S2-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AB-RTCMC-32.768KHZ-ZIZE-S2-T数据手册

厂牌 PDF简要描述 下载
ABRACON 实时时钟器件(RTC) ABRACON AB-RTCMC-32.768KHZ-ZIZE-S2-T AB-RTCMC-32.768KHZ-ZIZE-S2-T数据手册

AB-RTCMC-32.768KHZ-ZIZE-S2-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
