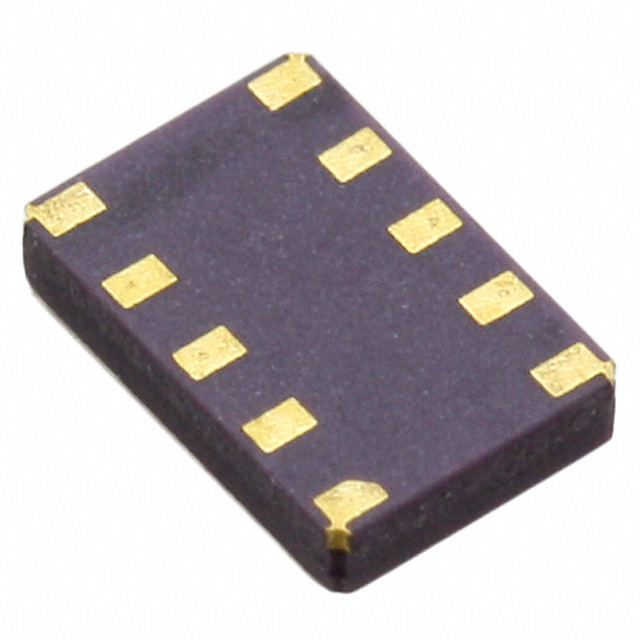

AB-RTCMC-32.768KHZ-B5GA-S3-T

产品分类: 实时时钟器件(RTC)
厂牌: ABRACON
产品描述: HH:MM:SS (24 hr) 1.2V 5.5V 2线,I2C,Serial YY-MM-DD-dd SMD-10P 贴片安装,黏合安装 3.7mm(长度)
供应商型号: 535-12053-6-ND
供应商: Digi-Key
标准整包数: 1
ABRACON 实时时钟器件(RTC) AB-RTCMC-32.768KHZ-B5GA-S3-T

AB-RTCMC-32.768KHZ-B5GA-S3-T概述

    # AB-RTCMC-32.768kHz-B5GA-S3 实时时钟模块技术手册

    产品简介


    AB-RTCMC-32.768kHz-B5GA-S3 是一款基于 Micro Crystal AG 先进实时时钟(RTC)技术设计的实时时钟模块,集成了振荡器和 I²C 接口,专门用于时间管理和控制。它通过内置的 32.768 kHz 晶体振荡器提供高精度的时间信号,并支持宽范围的工作电压,非常适合于商业、工业、汽车电子和无线通信等多种应用场景。
    主要特点包括:
    - 内置 32.768 kHz 晶体振荡器;
    - 宽工作电压范围:1.8V 至 5.5V;
    - 极低功耗:典型值为 250 nA @ 3.0V / 25°C;
    - 支持日期和时间管理功能;
    - 提供闹钟和计时功能;
    - 紧凑型封装尺寸:3.7 × 2.5 × 0.9 mm;
    - 符合 RoHS 标准,无铅环保。
    应用领域广泛,例如通信设备、测量仪器、个人数字助理(PDA)、掌上电脑以及具有安全技术的信用卡等。

    技术参数


    以下是 AB-RTCMC-32.768kHz-B5GA-S3 的关键技术和性能参数:
    静态特性
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 (VDD) | 1.2 | 5.5 | 5.5 | V |
    | 钟输出电流 (IOH) 1 mA |
    | 输入泄漏电流 (IL) | -1 | 0 | 1 | µA |
    | 输入电容 (CI) 7 pF |
    动态特性(I²C接口)
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | SCL时钟频率 (fSCL) 400 kHz |
    | 起始条件保持时间 (tHD;STA) | 0.6 µs |
    | 数据设置时间 (tSU;DAT) | 100 ns |
    频率特性
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率准确度 (∆F/F) | ±10 | ±20 ppm |
    | 温漂系数 | -0.035 | ±10 ppm/°C² |
    封装与外观
    - 封装形式:3.7 × 2.5 × 0.9 mm;
    - 工作温度范围:-40°C 至 +85°C;
    - 存储温度范围:-55°C 至 +125°C。

    产品特点和优势


    AB-RTCMC-32.768kHz-B5GA-S3 拥有多项显著的技术优势:
    1. 集成化设计:将晶振与 RTC 功能整合在一个小型封装中,节省空间并提高系统可靠性。
    2. 超低功耗:典型功耗仅为 250 nA,在休眠模式下可极大延长电池寿命。
    3. 高精度与时钟稳定性:具备±20 ppm 的频率准确性,并在宽温范围内保持稳定的性能表现。
    4. 多功能性:支持多种外部时钟输出频率选择(如 32.768 kHz、1024 Hz、32 Hz 和 1 Hz),适用于不同需求的应用场景。
    5. 易用性与兼容性:采用标准 I²C 协议通信,便于与其他 MCU 或主机控制器集成。

    应用案例和使用建议


    应用案例
    - 物联网设备:为智能家居、可穿戴设备提供精确的时间基准。
    - 医疗设备:确保医疗器械的时间记录准确无误。
    - 支付卡:集成于智能卡中实现精准的时间戳管理。
    使用建议
    - 在低温环境中运行时,应注意补偿由于温度变化导致的频率偏差。
    - 建议通过合理的 PCB 设计来减少寄生电容对 I²C 总线的影响。
    - 如果需要更高的频率精度,可在应用电路中增加外部晶振作为参考源。

    兼容性和支持


    AB-RTCMC-32.768kHz-B5GA-S3 支持 I²C 总线协议,可以轻松与大多数主流微处理器和微控制器平台对接。此外,Abracon 提供详尽的技术文档和支持服务,用户可以通过官网获取相关资料并获得技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常启动 | 检查供电电压是否符合要求 |
    | I²C 数据传输失败 | 确保总线拉高电阻正确连接 |
    | 温度过高导致计时误差 | 在高温环境下采取散热措施 |

    总结和推荐


    总体而言,AB-RTCMC-32.768kHz-B5GA-S3 是一款功能强大且性能优异的实时时钟模块,特别适合对功耗和空间有限制的嵌入式系统设计。凭借其紧凑的体积、极低功耗及高精度特性,它在众多行业中都表现出色。对于需要高可靠性和高效能的应用场合,我们强烈推荐此产品。
    最终评分:5/5

AB-RTCMC-32.768KHZ-B5GA-S3-T参数

参数
最大工作供电电压 5.5V
最小工作供电电压 1.2V
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (24 hr)
接口类型 2线,I2C,Serial
存储容量 -
电池备用开关 -
长*宽*高 3.7mm(长度)
通用封装 SMD-10P
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
