1337AGDVGI8

产品分类: 实时时钟器件(RTC)
产品描述: HH:MM:SS (12/24 hr) 1.8V 5.5V 2线,I2C,Serial YY-MM-DD-dd TSSOP-8 贴片安装,黏合安装 3mm(宽度)
供应商型号: Q-1337AGDVGI8
供应商: 期货订购
标准整包数: 2500

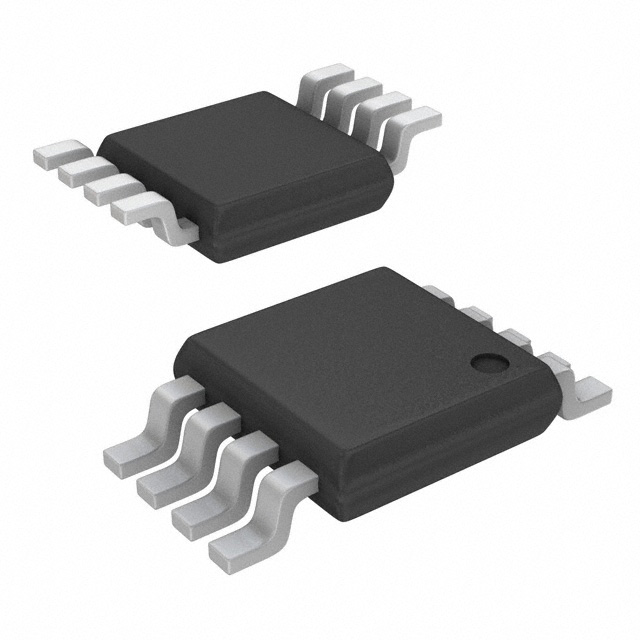

RENESAS ELECTRONICS 实时时钟器件(RTC) 1337AGDVGI8

1337AGDVGI8概述

    IDT1337AG实时时钟(RTC)带I²C串行接口技术手册

    产品简介


    IDT1337AG是一款低功耗的串行实时时钟(RTC)器件,具有两个可编程的时间闹钟和一个可编程方波输出。该器件通过I²C总线进行地址和数据的串行传输。IDT1337AG提供秒、分、时、日、日期、月和年信息。日期末尾月份的自动调整功能包括闰年修正,确保至2100年的正确性。该时钟可以在24小时制或12小时制下运行,并且带有AM/PM指示。这款器件广泛应用于电信、手持设备、数字录制、办公室、医疗、温控器、售货机、调制解调器、公用仪表和数字相框等领域。

    技术参数


    - 功率:1.8V 至 5.5V
    - 工作温度范围:工业级(-40°C 至 +85°C)
    - 时钟分辨率:秒、分、时、日、日期、月、年
    - 振荡器频率:32.768kHz
    - 接口类型:I²C(标准模式和快速模式)
    - 存储器类型:非易失性RAM
    - 外形尺寸:8引脚MSOP、8引脚SOIC或16引脚SOIC封装
    - 方波输出:32.768kHz、8.192kHz、4.096kHz、1Hz
    - 面板上集成晶体振荡器,频率误差±10ppm(在标准电压下)

    产品特点和优势


    - 独立的日历和时钟计数器
    - 可编程的两个时间闹钟
    - 可编程方波输出,可以用于多种用途
    - 高精度、高稳定性的时钟功能,适合各种高要求的应用
    - 支持I²C通信协议,便于集成到现有的系统中
    - 适用于广泛的工业环境和消费电子产品

    应用案例和使用建议


    在电信行业,IDT1337AG可以用于路由器、交换机和服务器等设备中,提供精确的时间同步。对于手持设备如GPS、POS终端和MP3播放器,该器件提供了准确的时间基准。在医疗设备中,例如血糖仪和药品分配器,IDT1337AG能确保时间和日期的精确记录。对于其他应用,如恒温器、自动售货机、调制解调器、公共仪表和数字相框,IDT1337AG可以提供可靠的时间记录和报警功能。
    在使用过程中,应注意以下几点:
    - 保持电路设计简短且远离其他高频信号线,以减少噪声干扰。
    - 尽量保持晶体振荡器和负载电容之间的接地路径最短且对称。
    - 定期清洁PCB板以确保最佳性能。

    兼容性和支持


    IDT1337AG支持I²C通信协议,这意味着它可以轻松地与各种支持I²C接口的微控制器和其他电子设备连接。厂商提供了详细的文档和支持服务,帮助用户更好地理解和利用该器件的功能。

    常见问题与解决方案


    1. 问题:如何正确设置报警?
    - 解决方案:根据需要配置相应寄存器,注意选择适当的报警触发条件。详见《IDT1337AG技术手册》第8页的“特殊用途寄存器”章节。

    2. 问题:如何初始化时钟和日历?
    - 解决方案:通过I²C总线写入相应的寄存器值。初始化时需要按照二进制编码十进制格式(BCD)来写入数据。具体细节请参阅《IDT1337AG技术手册》第7页的“时钟和日历”章节。

    3. 问题:如何禁用振荡器?
    - 解决方案:将控制寄存器(地址0x0E)的位7(Enable Oscillator, EOSC)置为逻辑1。详见《IDT1337AG技术手册》第8页的“特殊用途寄存器”章节。

    总结和推荐


    IDT1337AG是一款功能强大、性能稳定的实时时钟器件,特别适合于需要高精度时间管理和报警功能的应用场合。它拥有多个独特的功能,如自动日期调整和高可靠性,使其在市场上具备极强的竞争力。鉴于其卓越的技术特性和广泛的应用范围,我们强烈推荐使用IDT1337AG来提升您系统的整体性能。

1337AGDVGI8参数

参数
存储容量 -
电池备用开关 -
最大工作供电电压 5.5V
最小工作供电电压 1.8V
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (12/24 hr)
接口类型 2线,I2C,Serial
长*宽*高 3mm(宽度)
通用封装 TSSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

1337AGDVGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

1337AGDVGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 实时时钟器件(RTC) RENESAS ELECTRONICS 1337AGDVGI8 1337AGDVGI8数据手册

1337AGDVGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.144 ¥ 9.5524
5000+ $ 1.144 ¥ 9.5524
7500+ $ 1.144 ¥ 9.5524
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 23881
