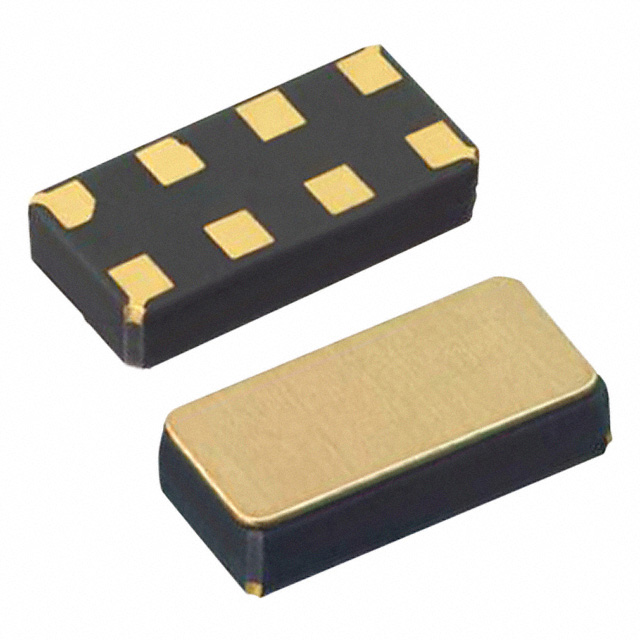

AB-RTCMC-32.768KHZ-AIGZ-S7-T

产品分类: 实时时钟器件(RTC)
厂牌: ABRACON
产品描述: Abracon RTC芯片, 可用作时钟, SMD封装, 串行 I2C总线, 8引脚
供应商型号: 3820847
供应商: 海外现货
标准整包数: 1000
ABRACON 实时时钟器件(RTC) AB-RTCMC-32.768KHZ-AIGZ-S7-T

AB-RTCMC-32.768KHZ-AIGZ-S7-T概述


    产品简介


    AB-RTCMC-32.768kHz-AIGZ-S7 是一款实时钟模块(RTC),专为各种电子设备设计,提供高精度的时间基准。该模块集成了一个内置晶体振荡器,频率为32.768 kHz,适用于广泛的应用场景,如通信与测量设备、商业及工业设备、汽车电子设备以及无线通讯等领域。此外,它还能够应用于PDA和掌上电脑,甚至信用卡安全技术。

    技术参数


    标准规格
    - 振荡器:内置晶体振荡器,频率32.768 kHz
    - 电流消耗:时间保持模式下350 nA,I2C总线操作电压1.3 V至4.4 V
    - 低功耗模式下的运行电流:35 μA(400 kHz)
    - I2C接口速度:最高可达400 kHz
    - 温度传感器:温度范围-40°C到+85°C
    - 存储温度范围:-55°C至+125°C
    绝对最大额定值
    - 供电电压:GND-0.3 V至+5.0 V
    - 输入电压:GND-0.2 V至VDD+0.3 V
    - 输出电压:GND-0.2 V至VDD+0.3 V
    - 输出电流:20 mA
    - 功耗:1 W
    静态特性
    - 供电电压范围:1.0 V至4.4 V
    - 低电平输入电压:-0.2 V至0.3VDD
    - 高电平输入电压:0.7VDD至VDD+0.3 V
    - 低功耗模式下的供电电流:100 µA(VDD = 4.4 V)

    产品特点和优势


    AB-RTCMC-32.768kHz-AIGZ-S7 实时钟模块具有以下显著特点和优势:
    - 高精度:内置32.768 kHz晶体振荡器,确保长期稳定的时间基准。
    - 低功耗:在3 V电压下仅需350 nA的时间保持电流,适合于电池供电的设备。
    - 宽温范围:在-40°C至+85°C范围内正常工作,确保在各种环境条件下都能可靠运行。
    - 小尺寸:3.2 x 1.5 x 0.8 mm的超小型封装,非常适合空间受限的应用。
    - 多功能:支持多种计数器和校准功能,可编程时间范围从1 Hz到32.768 kHz。

    应用案例和使用建议


    应用案例
    - 商业与工业应用:如智能家居设备、工业自动化控制系统、医疗设备等。
    - 汽车电子应用:如车载导航系统、行车记录仪等。
    - 通信设备:如路由器、交换机等需要精确时间同步的设备。
    使用建议
    - 在极端温度环境下使用时,注意检查设备的工作温度范围,以确保其正常运行。
    - 确保正确连接拉拔电阻,特别是在使用开漏极输出的情况下。
    - 在进行设备组装时,遵循制造商提供的焊接曲线,以避免过度加热导致设备损坏。

    兼容性和支持


    AB-RTCMC-32.768kHz-AIGZ-S7 支持标准的I2C接口,可以轻松与其他符合I2C标准的微控制器或设备集成。制造商提供详尽的技术支持文档和售后服务,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    常见问题
    1. 设备无法启动
    - 解决方案:检查供电电压是否在1.3 V至4.4 V之间,确保所有连接正确无误。

    2. 计时不准确
    - 解决方案:检查温度是否在工作范围内,必要时进行软件校准。

    3. 设备损坏
    - 解决方案:确保焊接过程遵循推荐的热曲线,避免过热损坏。

    总结和推荐


    综上所述,AB-RTCMC-32.768kHz-AIGZ-S7是一款高度可靠的实时钟模块,具备出色的精度和低功耗特性。其小巧的封装和宽广的工作温度范围使其适用于各种商业、工业及汽车应用。对于需要高精度时间基准的设备,强烈推荐使用这款模块。然而,对于军事、航空或生命攸关的应用,则需要获得制造商的书面授权。

AB-RTCMC-32.768KHZ-AIGZ-S7-T参数

参数
时间格式 HH:MM:SS:hh (24 hr)
接口类型 2线,I2C,Serial
存储容量 -
电池备用开关 -
最大工作供电电压 4.4V
最小工作供电电压 1V
日期格式 YY-MM-DD-dd
8-WCDFN
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AB-RTCMC-32.768KHZ-AIGZ-S7-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AB-RTCMC-32.768KHZ-AIGZ-S7-T数据手册

厂牌 PDF简要描述 下载
ABRACON 实时时钟器件(RTC) ABRACON AB-RTCMC-32.768KHZ-AIGZ-S7-T AB-RTCMC-32.768KHZ-AIGZ-S7-T数据手册
