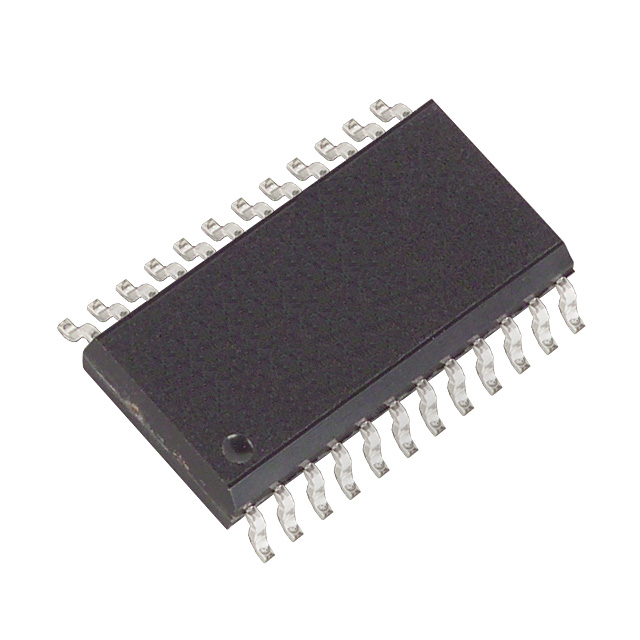

DS12R885S-5+

产品分类: 实时时钟器件(RTC)
厂牌: ANALOG DEVICES
产品描述: HH:MM:SS (12/24 hr) 912bit Parallel YY-MM-DD-dd SOIC-24 贴片安装 7.5mm(宽度)
供应商型号: DS12R885S-5+
供应商: 期货订购
标准整包数: 1020
ANALOG DEVICES 实时时钟器件(RTC) DS12R885S-5+

DS12R885S-5+概述


    产品简介


    DS12R885是一款功能完善的实时时钟(RTC)芯片,是DS12885 RTC的直接替代品。它集成了一个实时日历功能、一个秒级至天级的定时报警、三个可屏蔽中断信号、一个共同的中断输出引脚、一个可编程方波发生器以及114字节的后备电池供电静态RAM。该设备具有自动调整日期和月份的功能,可识别短月(如二月),并能在闰年进行修正。它还支持24小时或12小时制显示,并带有AM/PM指示标志。此外,它具备一个温度补偿电路,用于监测VCC状态,当检测到主电源故障时会自动切换到备用电源。VBACKUP引脚允许连接可充电电池或超级电容,并内置持续激活的涓流充电器。
    应用领域:
    - 嵌入式系统
    - 智能仪表
    - 安防系统
    - 网络设备(交换机、网桥、路由器)

    技术参数


    一般电气特性
    - 电压范围(VCC): -0.3V 至 +6.0V
    - 工作温度范围:
    - DS12R887-33 和 DS12R887-5:-20°C 至 +60°C
    - 其他型号:-40°C 至 +85°C
    - 存储温度范围:
    - EDIP:-40°C 至 +85°C
    - SO:-55°C 至 +125°C
    - BGA:-20°C 至 +60°C
    - 焊锡温度: SO(260°C),BGA(225°C)
    直流电气特性
    - VCC电流(ICC1): -5V 至 +5.5V 时 0.8mA 最大
    - VCC待机电流(ICCS): -5V 至 +5.5V 时 0.5mA 最大
    - 三路独立可屏蔽中断
    - 日历计时功能: 秒、分、时、日、日期、月、年,并提供至2100年的闰年补偿
    封装信息
    - SO封装(24引脚)
    - EDIP封装(24引脚,700密耳)
    - BGA封装(48引脚,表面贴装)

    产品特点和优势


    1. 集成度高:整合了RTC、可编程方波输出、多通道中断和大量后备RAM。
    2. 可靠性强:具有电源失效检测及切换电路,确保数据完整性。
    3. 灵活适配性:支持Intel和Motorola两种总线模式,适应不同应用需求。
    4. 耐用设计:工业级温度范围(-40°C至+85°C),适用于恶劣环境。
    5. 附加功能:集成温补晶振和充电器,降低外部元件成本。

    应用案例和使用建议


    典型应用
    - 嵌入式系统:作为时间基准,配合微控制器实现精确时间管理。
    - 智能电表:实时记录用电数据,结合中断功能触发警报。
    - 安防系统:记录事件日志并触发事件报警。
    使用建议
    - 在设计时需确保VBACKUP引脚正确配置电池或超级电容,以维持备用供电。
    - 考虑使用外部晶体谐振器而非内部震荡电路时,选择符合负载要求的32.768kHz晶体。

    兼容性和支持


    - 兼容性:与现有MCU平台高度兼容,可通过Intel或Motorola接口灵活接入。
    - 技术支持:Maxim提供详尽的数据手册和技术文档,同时可通过官网(www.maximintegrated.com)获取最新资料和购买信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据丢失频繁 | 检查VBACKUP是否接有合适容量的电池或超级电容,并确认充电路径是否正常。 |
    | 中断功能不响应 | 确保IRQ引脚外接上拉电阻,并检查寄存器配置是否正确开启中断。 |
    | 晶振频率不稳定 | 更换更高精度的晶振或校准内部时钟设置。 |

    总结和推荐


    DS12R885是一款功能全面且性价比高的RTC芯片,特别适合需要精准时间管理和数据备份的应用场景。其高集成度、广泛温度适应性和强大的中断管理能力使其成为许多关键领域的理想选择。尽管需要一定的电路设计经验来实现最佳效果,但对于经验丰富的工程师来说,这无疑是一个值得信赖的产品。总体而言,推荐在高可靠性需求的应用中采用此产品。

DS12R885S-5+参数

参数
日期格式 YY-MM-DD-dd
时间格式 HH:MM:SS (12/24 hr)
接口类型 Parallel
存储容量 912bit
电池备用开关 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 7.5mm(宽度)
通用封装 SOIC-24
安装方式 贴片安装
零件状态 在售
包装方式 管装

DS12R885S-5+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS12R885S-5+数据手册

厂牌 PDF简要描述 下载

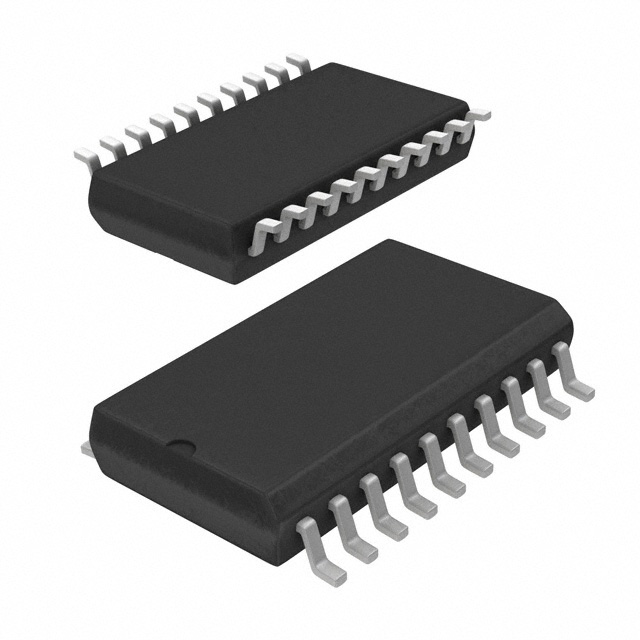

ANALOG DEVICES 实时时钟器件(RTC) ANALOG DEVICES DS12R885S-5+ DS12R885S-5+数据手册

DS12R885S-5+封装设计

查看详情并下载
Symbol
Footprint
3D Model
