RT7736BGE

产品分类: AC-DC稳压器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 12V~25V Flyback 65KHz 12V 25V 隔离 No 短路,过压,过载 75% SOT-23-6 贴片安装,黏合安装
供应商型号: RT7736BGE SOT23-6
供应商: 云汉优选
标准整包数: 3000

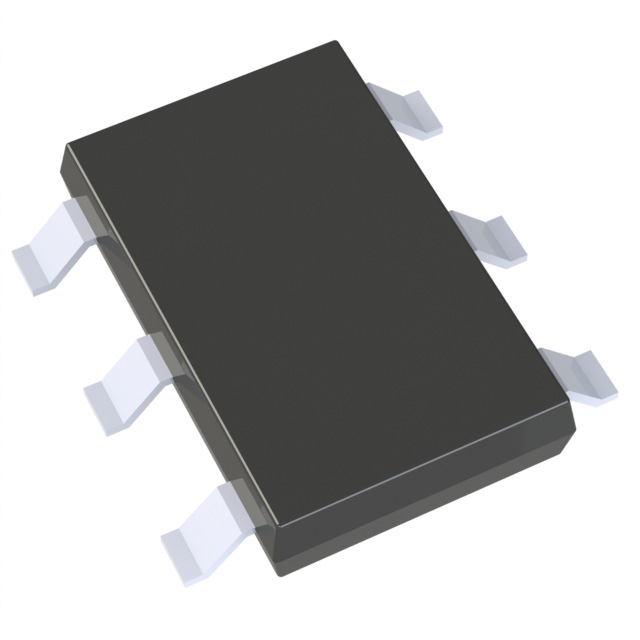

RICHTEK TECHNOLOGY/台湾立锜科技 AC-DC稳压器 RT7736BGE

RT7736BGE概述

    RT7736 高效增强型PWM反激控制器技术手册解析

    一、产品简介


    RT7736 是一款由 Richtek Technology Corporation 推出的高性能增强型 PWM 反激式控制器芯片,以其创新的 SmartJitter™ 技术为核心亮点。该技术不仅显著降低了开关电源(SMPS)在绿色模式下的电磁干扰(EMI),还有效消除了输出抖动纹波,为轻载和空载条件下的性能优化提供了保障。
    主要特点:
    - 集成内置斜坡补偿、前沿消隐(LEB)、逐周期电流限制等功能。
    - 支持绿色环保功能,在无负载或轻负载条件下保持输入功率低于 100mW。
    - 提供完善的保护机制,包括过压保护(OVP)、过载保护(OLP)、次级整流器短路保护(SRSP)等,适合稳定、可靠的设计需求。
    应用领域:
    RT7736 广泛应用于多个电子设备中,如:
    - 开关交流/直流适配器
    - DVD 开放式电源供应器
    - 机顶盒(STB)
    - 电视/显示器备用电源
    - PC 外设
    - 笔记本电脑(NB)适配器

    二、技术参数


    以下是 RT7736 的关键技术参数:
    | 参数 | 类型 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | VDD 输入电压范围 12V | 15V | 25V | V |
    | PWM 频率 60kHz | 65kHz | 70kHz | kHz |
    | 最大占空比 70% | 75% | 80% | % |
    | 过温保护温度阈值 | 140°C | °C |
    | 环境温度范围 -40°C 85°C | °C |
    此外,RT7736 配备了一系列保护机制,包括输入欠压锁定(UVLO)、过载保护(OLP)、二次整流器短路保护(SRSP)、COMP 引脚开路保护等,确保在极端工况下仍能安全运行。

    三、产品特点和优势


    RT7736 的核心优势在于其卓越的技术性能和广泛应用场景。
    1. 创新的 SmartJitter™ 技术:通过动态频率调整降低 EMI 噪声并减少输出纹波,提升了系统抗干扰能力。
    2. 高可靠性保护设计:内置全面的安全保护功能,尤其在绿色模式下的超低功耗表现,能够满足严格的节能要求。
    3. 简化设计流程:集成多项功能模块,大幅减少了外部组件数量,从而降低整体成本。
    4. 灵活可调:支持多种封装形式及不同版本,以适应不同的设计需求。
    四、应用案例与使用建议
    典型应用案例:
    - 笔记本电脑充电器:RT7736 在轻载状态下能够将待机电流降至 100mW 以下,有助于延长电池寿命并节省能耗。
    - 家用电器适配器:其高效率与高噪声免疫力使其成为电视、机顶盒等设备的理想选择。
    使用建议:
    - 设计时需根据目标应用明确选择合适的版本(如 RT7736G、RT7736B),以匹配所需的保护逻辑。
    - 注意优化反馈环路(COMP)与驱动器输出(GATE),避免产生不必要的高频谐振。
    - 针对绿色模式运行,可以结合外部电路实现更精细的控制策略,进一步提升 EMI 性能。

    五、兼容性和支持


    RT7736 提供多种封装选项(如 SOT-23-6),适用于不同尺寸要求的应用场景。同时,该产品符合 RoHS 和无卤标准,环保且便于后续处理。
    制造商 Richtek 提供了详尽的技术支持文档,包括电气特性曲线图、参考设计电路等资源,便于用户快速上手开发。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动过大 | 检查反馈回路补偿电容值是否正确。 |
    | 启动时间过长 | 调整启动电阻阻值,优化 VDD 上升时间。 |
    | 系统发生过热报警 | 检查散热设计是否合理,确认散热片接触良好。 |
    七、总结与推荐
    综上所述,RT7736 是一款兼具高性能与易用性的 PWM 控制器芯片,特别适合需要绿色节能和高可靠性的电子设备。其领先的 SmartJitter™ 技术显著提升了 EMI 表现,而完备的保护功能则保证了长期稳定运行。
    推荐等级:⭐⭐⭐⭐⭐(强烈推荐)
    对于追求高效、低成本解决方案的工程师而言,RT7736 是一个值得信赖的选择。

RT7736BGE参数

参数
占空比 75%
击穿电压 -
最小输入电压 12V
拓扑 Flyback
开关频率 65KHz
输出电流 -
最大输入电压 25V
故障保护 短路,过压,过载
最大输出电压 -
电压 - 电源(Vcc/Vdd) 12V~25V
功率 -
最小输出电压 -
内部开关 No
隔离 隔离
通用封装 SOT-23-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

RT7736BGE数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 AC-DC稳压器 RICHTEK TECHNOLOGY/台湾立锜科技 RT7736BGE RT7736BGE数据手册

RT7736BGE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 6.555
6000+ ¥ 6.4975
12000+ ¥ 6.3825
库存: 29940
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 19665
