R5F100SKDFB#70

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 24KB FLASH 384KB DMA,LVD,POR,PWM,WDT 内部 110 CSI,I2C,LINbus,SPI,UART,USART 8 x 8 16bit RL78 贴片安装
供应商型号: Q-R5F100SKDFB#70
供应商: 期货订购
标准整包数: 360

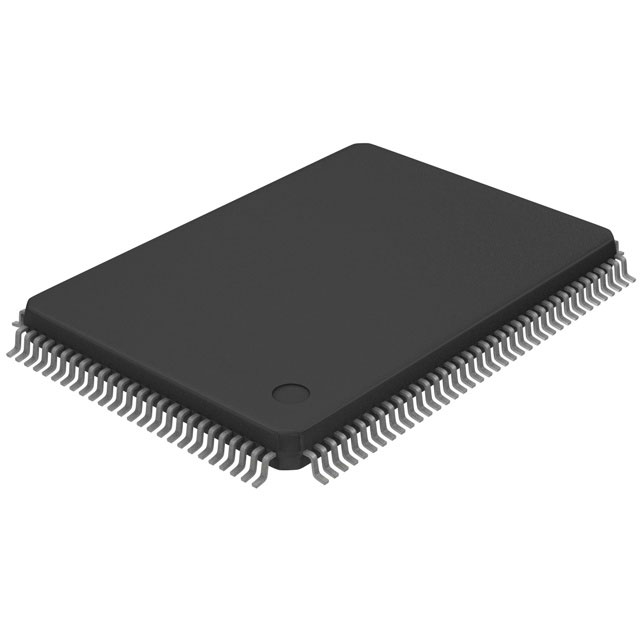

RENESAS ELECTRONICS 微控制器(MCU) R5F100SKDFB#70

R5F100SKDFB#70概述

    RL78/G13: RENESAS MCU 技术手册

    1. 产品简介


    RL78/G13 是由瑞萨电子(Renesas)开发的一款通用微控制器(MCU),适用于广泛的工业和消费电子应用。它具备卓越的低功耗性能,能够在从1.6V到5.5V的电压范围内工作。该系列MCU不仅具备高效的数据处理能力,还具有丰富的集成外设,使其成为各种嵌入式系统设计的理想选择。

    2. 技术参数


    - 电压范围: 单电源供电电压为1.6V至5.5V
    - 存储容量:
    - Flash:16KB 至 512KB
    - Data Flash:4KB 至 8KB
    - RAM:2KB 至 32KB
    - CPU架构: RL78内核,采用3级流水线CISC架构
    - 时钟频率: 高速内部振荡器可选频率为32MHz、24MHz、16MHz、12MHz、8MHz、6MHz、4MHz、3MHz、2MHz和1MHz
    - ADC: 8/10位分辨率
    - 定时器:
    - 16位定时器:8至16通道
    - 12位间隔定时器:1通道
    - 实时时钟:1通道(具备99年日历和报警功能)
    - 看门狗定时器:1通道
    - 串行接口:
    - 简化版SPI:2至8通道
    - UART/LIN总线:2至4通道
    - I2C/SIMPLIFIED I2C通信:3至10通道
    - I/O端口: 16至120个(部分支持开漏输出,耐压可达6V)
    - 工作温度范围:
    - 消费级应用:-40°C 至 +85°C
    - 工业级应用:-40°C 至 +85°C 和 -40°C 至 +105°C
    - 电源管理: 内置上电复位电路和电压检测电路(可选择中断或复位,提供14级阈值)

    3. 产品特点和优势


    - 超低功耗: 在运行仅RTC和LVD的情况下,功耗仅为0.57μA,高速操作时的功耗为66μA/MHz。
    - 高性能: 最小指令执行时间为0.03125μs,最高可达32MHz。
    - 多功能集成: 内置高精度内部振荡器、丰富的外围设备和高级电源管理功能。
    - 灵活性: 多种封装选项和引脚配置,适合不同的应用场景。
    - 可靠性: 支持自我编程,具有闪存保护和数据重写次数高达1,000,000次。

    4. 应用案例和使用建议


    RL78/G13 可广泛应用于各种嵌入式系统,例如智能家电、工业自动化设备、医疗设备和物联网设备等。以下是一些具体的应用实例:
    - 智能家居控制: 利用其低功耗和灵活的I/O配置,可以轻松实现对家居设备的控制和监测。
    - 工业自动化: 配合各种传感器和执行器,可以用于制造生产线上的实时监控和控制。
    - 医疗设备: 凭借高精度的ADC和强大的计算能力,可以用于医疗设备的数据采集和处理。
    使用建议:
    - 在设计系统时,要合理分配内存资源,避免因资源不足导致性能下降。
    - 针对不同的应用场景,选择合适的封装和引脚配置。
    - 使用高精度的内部振荡器以确保系统的稳定性和准确性。

    5. 兼容性和支持


    RL78/G13 系列MCU与其所有配套产品完全兼容,可以方便地与各种传感器、驱动器和其他外设协同工作。瑞萨电子提供了详尽的技术文档和支持服务,包括软件库、开发工具和在线技术支持,帮助用户快速完成项目开发。

    6. 常见问题与解决方案


    - 问题: 系统出现意外复位怎么办?
    - 解决办法: 检查电源电压是否稳定,确认复位电路设置正确。
    - 问题: 数据丢失如何恢复?
    - 解决办法: 使用自编程功能进行数据恢复,确保备份数据的安全性。
    - 问题: ADC读数不准确怎么办?
    - 解决办法: 调整参考电压并重新校准,或者检查外部传感器是否正常工作。

    7. 总结和推荐


    RL78/G13 是一款集高性能、低功耗和丰富功能于一体的微控制器,特别适合于需要长电池寿命和高性能计算的应用场景。其出色的灵活性和广泛的应用范围,使其在市场上具有很强的竞争优势。强烈推荐在各种嵌入式系统设计中使用这款MCU。

R5F100SKDFB#70参数

参数
I/O数量 110
核心处理器 RL78
接口类型 CSI,I2C,LINbus,SPI,UART,USART
振荡器类型 内部
RAM大小 24KB
速度 32MHz
最大时钟频率 -
最小工作供电电压 -
外设 DMA,LVD,POR,PWM,WDT
程序存储器大小 384KB
EEPROM大小 8 x 8
最大工作供电电压 -
数据总线宽度 16bit
电压-电源(Vcc/Vdd) 1.6V~5.5V
程序存储器类型 FLASH
数据转换器 -
内核数 -
安装方式 贴片安装
应用等级 工业级
包装方式 托盘

R5F100SKDFB#70厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F100SKDFB#70数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F100SKDFB#70 R5F100SKDFB#70数据手册

R5F100SKDFB#70封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
360+ $ 4.213 ¥ 35.1786
720+ $ 4.213 ¥ 35.1786
1080+ $ 4.213 ¥ 35.1786
库存: 10000
起订量: 360 增量: 360
交货地:
最小起订量为:360
合计: ¥ 12664.29
