R5F104ECANA#60

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 4KB FLASH 32KB LVD,POR,PWM,WDT 内部,外部 31 CSI,I2C,LINbus,UART,USART 4 x 8 16bit RL78 贴片安装
供应商型号: Q-R5F104ECANA#60
供应商: 期货订购
标准整包数: 1470

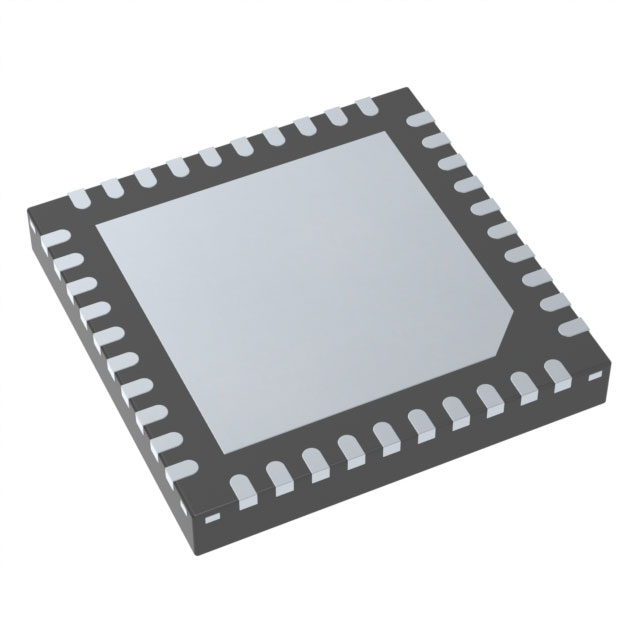

RENESAS ELECTRONICS 微控制器(MCU) R5F104ECANA#60

R5F104ECANA#60概述

    RL78/G14 Microcontroller 技术手册概述

    1. 产品简介


    RL78/G14 是由瑞萨半导体(Renesas)公司生产的微控制器(MCU),适用于各种通用应用场合。其显著特点是极低功耗技术,可以在1.6 V到5.5 V单电源电压范围内运行,且能在低至1.8 V的电压下操作。主要功能包括丰富的外设接口和广泛的存储容量选择,使该产品成为嵌入式系统设计的理想选择。

    2. 技术参数


    - 电压范围: 单电源电压范围为1.6 V至5.5 V。
    - 待机模式: HALT、STOP 和 SNOOZE 模式支持。
    - 时钟频率: 高速内部振荡器可选择频率从1 MHz 到 64 MHz。
    - 温度范围: 消费级(A):-40°C 至 +85°C;工业级(D 和 G):-40°C 至 +85°C 或 +105°C。
    - 内存: 程序闪存容量从16 KB 至 512 KB,数据闪存为4 KB 或 8 KB。
    - 其他: 具备高精度时钟、数据传输控制器(DTC)、事件链接控制器(ELC)等高级功能。

    3. 产品特点和优势


    - 超低功耗: 支持多种节能模式,例如HALT、STOP 和 SNOOZE,使得该产品非常适合电池供电的应用。
    - 高性能: 采用RL78 CPU核心,具有32位CISC架构,最高可达32 MHz的处理速度,支持乘法、除法及累加指令。
    - 灵活的外设接口: 包括多通道SPI、UART、I2C、定时器、A/D转换器等,满足多样化应用需求。
    - 内存灵活性: 提供多种闪存容量选项,用户可根据项目需求自由选择。

    4. 应用案例和使用建议


    - 消费电子产品: 适用于电视遥控器、家庭自动化系统等需要长时间待机的应用。
    - 工业控制: 在工厂自动化设备、传感器网络中用于数据采集和控制。
    - 建议: 在选择合适的封装时,需要考虑应用的环境条件(如温度范围)和所需的内存容量。对于需频繁写入数据的应用,建议选用数据闪存较大的型号以避免过度磨损。

    5. 兼容性和支持


    - 兼容性: 该产品具有广泛的操作电压范围,可以与多种不同电压标准的外部设备兼容。
    - 技术支持: 用户可以从瑞萨官方网站获取最新资料和技术支持,帮助解决开发过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 如何实现程序自编程?
    - 解答: 参考“自编程操作”章节,确保在编程前设置好启动地址并启用相应的安全功能。
    - 问题: 如何解决程序闪存容量不足的问题?
    - 解答: 考虑选用更高容量版本的RL78/G14,或通过优化代码结构减少对闪存的需求。
    - 问题: 无法进入SNOOZE模式怎么办?
    - 解答: 检查是否有正确配置相应的寄存器以激活SNOOZE模式。

    7. 总结和推荐


    综上所述,RL78/G14是一款集高性能、低功耗和丰富外设于一体的微控制器,特别适合需要长时间低功耗工作的应用场合。其广泛的内存选项和灵活的外设配置使其具备很高的设计灵活性,无论是消费电子还是工业控制应用,都能展现出色的表现。因此,强烈推荐给希望优化系统性能同时又关注能效的开发者和工程师。

R5F104ECANA#60参数

参数
程序存储器类型 FLASH
数据转换器 -
外设 LVD,POR,PWM,WDT
内核数 -
I/O数量 31
数据总线宽度 16bit
振荡器类型 内部,外部
速度 32MHz
最大时钟频率 -
程序存储器大小 32KB
核心处理器 RL78
EEPROM大小 4 x 8
RAM大小 4KB
电压-电源(Vcc/Vdd) 1.6V~5.5V
最大工作供电电压 -
接口类型 CSI,I2C,LINbus,UART,USART
最小工作供电电压 -
安装方式 贴片安装
应用等级 工业级
包装方式 托盘

R5F104ECANA#60厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F104ECANA#60数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F104ECANA#60 R5F104ECANA#60数据手册

R5F104ECANA#60封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1470+ $ 1.177 ¥ 9.828
2940+ $ 1.177 ¥ 9.828
4410+ $ 1.177 ¥ 9.828
库存: 10000
起订量: 1470 增量: 1470
交货地:
最小起订量为:1470
合计: ¥ 14447.16
