R5F100MFAFA#70

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 8KB FLASH 96KB DMA,LVD,POR,PWM,WDT 内部 64 CSI,I2C,LINbus,SPI,UART,USART 8 x 8 16bit RL78 贴片安装
供应商型号: Q-R5F100MFAFA#70
供应商: 期货订购
标准整包数: 720

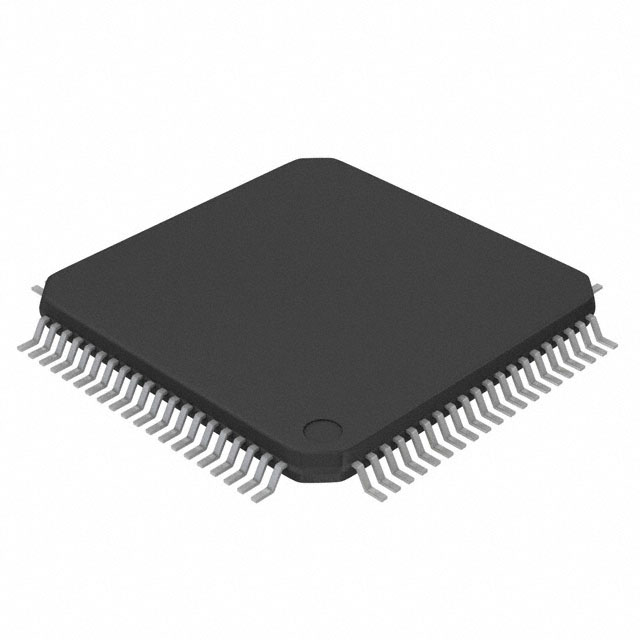

RENESAS ELECTRONICS 微控制器(MCU) R5F100MFAFA#70

R5F100MFAFA#70概述

    电子元器件产品技术手册解析

    产品简介


    RL78/G13 是来自瑞萨电子(Renesas)的一款微控制器(MCU),专为通用应用设计,具有超低功耗平台特性。它支持从 1.6 V 到 5.5 V 的电压范围,具备16 KB 至 512 KB 的代码闪存存储容量。RL78/G13 主要用于消费类和工业应用,涵盖各种需要低功耗和高性能的应用场景。

    技术参数


    - 供电电压:单电源电压范围 1.6 V 至 5.5 V
    - 超低功耗模式:HALT 模式、STOP 模式、SNOOZE 模式
    - CPU核心:RL78 CPU核心,支持 3 级流水线架构
    - 指令执行时间:最快可达 0.03125 μs(@ 32 MHz 运行时),最慢可达 30.5 μs(@ 32.768 kHz 运行时)
    - 地址空间:1 MB
    - 寄存器:8位寄存器 × 8 个,共 4 组
    - RAM:2 KB 至 32 KB
    - 代码闪存:16 KB 至 512 KB,支持 1 KB 块擦除和重写
    - 数据闪存:4 KB 至 8 KB,100万次重写,重写电压范围 1.8 V 至 5.5 V
    - 高速内部振荡器:可选频率为 32 MHz、24 MHz、16 MHz 等
    - 温度范围:消费级 -40°C 至 +85°C,工业级 -40°C 至 +85°C/-105°C
    - 电源管理及复位功能:内置电源上电复位电路和电压检测器(LVD)
    - DMA 控制器:2 至 4 通道
    - 定时器:16 位定时器 8 至 16 通道,12 位间隔定时器 1 通道,实时时钟 1 通道,看门狗定时器 1 通道
    - ADC 转换器:8/10 位 ADC,6 至 26 通道输入
    - I/O口:16 至 120 个引脚,支持不同电压级别的接口
    - 其他功能:BCD 纠正电路

    产品特点和优势


    RL78/G13 的显著特点是其极低的功耗(66 μA/MHz,0.57 μA 仅运行 RTC 和 LVD),这使得它非常适合电池供电的应用场景。此外,RL78 CPU 核心提供了多种运行模式和丰富的外设资源,使其适用于广泛的应用需求。高精度的内部振荡器(±1% 误差)和广泛的温度范围也进一步增强了其可靠性。

    应用案例和使用建议


    RL78/G13 广泛应用于消费电子和工业自动化等领域,例如智能手表、家用电器、物联网设备等。在实际应用中,其低功耗特性确保了长时间的工作,而强大的处理能力和丰富的外设资源则满足了复杂的功能需求。在使用过程中,建议用户根据具体应用场景选择合适的封装类型和引脚数,并注意电源管理以实现最佳性能和能耗比。

    兼容性和支持


    RL78/G13 与其他电子元件和设备的兼容性良好,支持多种通信协议(如简化 SPI、UART、I2C 等)。瑞萨电子提供全面的技术支持和售后服务,包括详细的开发文档和调试工具,帮助用户快速上手并解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:系统无法正常启动
    - 解决方案:检查电源电压是否符合要求,确保硬件连接正确。必要时可参考电源管理和复位电路部分。
    2. 问题:功耗高于预期
    - 解决方案:检查是否启用了所有必要的低功耗模式。合理配置定时器和其他外设可以有效降低功耗。
    3. 问题:ADC 读数不稳定
    - 解决方案:确认模拟输入信号的稳定性,必要时增加滤波电路。同时确保 ADC 工作在正确的电压范围内。

    总结和推荐


    RL78/G13 作为一款高性能低功耗的微控制器,具备卓越的处理能力和广泛的适用性。其出色的超低功耗特性和丰富的外设使其成为众多应用的理想选择。强烈推荐给需要高性能低功耗解决方案的设计者和开发者。通过仔细考虑应用需求和环境条件,RL78/G13 可以帮助您实现高效可靠的设计。

R5F100MFAFA#70参数

参数
I/O数量 64
最大工作供电电压 -
数据总线宽度 16bit
程序存储器类型 FLASH
速度 32MHz
最大时钟频率 -
电压-电源(Vcc/Vdd) 1.6V~5.5V
程序存储器大小 96KB
最小工作供电电压 -
内核数 -
RAM大小 8KB
振荡器类型 内部
数据转换器 -
接口类型 CSI,I2C,LINbus,SPI,UART,USART
外设 DMA,LVD,POR,PWM,WDT
EEPROM大小 8 x 8
核心处理器 RL78
安装方式 贴片安装
应用等级 工业级
包装方式 托盘

R5F100MFAFA#70厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F100MFAFA#70数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F100MFAFA#70 R5F100MFAFA#70数据手册

R5F100MFAFA#70封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
720+ $ 2.233 ¥ 18.6456
1440+ $ 2.233 ¥ 18.6456
2160+ $ 2.233 ¥ 18.6456
库存: 10000
起订量: 720 增量: 720
交货地:
最小起订量为:720
合计: ¥ 13424.83
