首页  >  产品百科  >  ZMOD4510AI1V

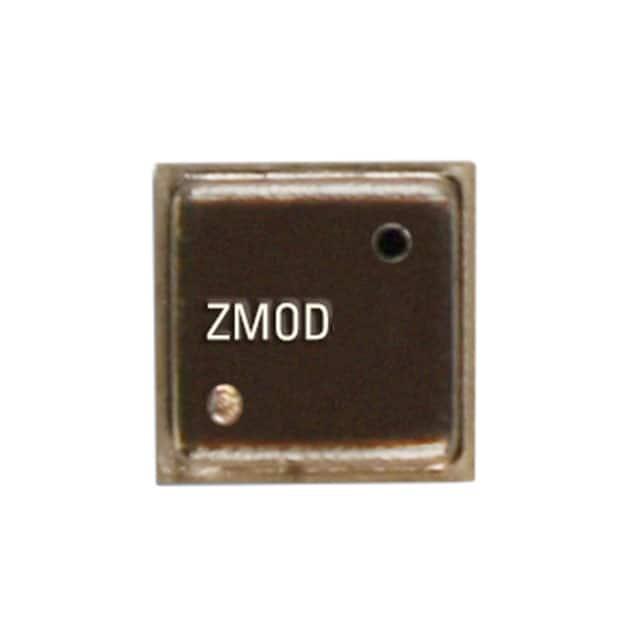

ZMOD4510AI1V

产品分类: 其他传感器
产品描述: Air Quality Sensor Gas Sensor 1.8V/2.5V/3.3V 12-Pin LGA Tray
供应商型号: 3261674
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 其他传感器 ZMOD4510AI1V

ZMOD4510AI1V概述

    ZMOD4510 氮氧化物及臭氧气体传感器模块技术手册

    1. 产品简介


    ZMOD4510 是一款用于检测室内和室外空气质量的气体传感器模块,尤其适用于检测氮氧化物(NO2)和臭氧(O3)。这些气体是典型的室外空气污染物,而此模块可以在不同条件下可靠地工作,包括湿度较高、灰尘较多且可能有水喷洒、凝结或浸没的应用环境。该模块采用小型LGA封装,内部包含一个气体感应元件和一个CMOS信号调理IC。感应元件为基于硅的微热板(microhotplate),配备高度敏感的金属氧化物(MOx)化学电阻器。信号调理器控制传感器温度并测量MOx电阻,该电阻值作为气体浓度的函数。测量结果可通过I2C接口方便地读取并由用户的微处理器处理数据。

    2. 技术参数


    - 供电电压范围:1.7V到3.6V
    - 加热电流:23mA(最高)
    - 平均功耗:NO2和O3操作模式下,1.8V时为3.90mW;超低功耗模式下为0.22mW
    - 启动时间:典型值为1ms
    - I2C时钟频率:最大400kHz
    - 环境温度范围:工作温度范围-40℃至65℃,存储温度范围-50℃至125℃
    - 尺寸:标准版本3.0×3.0×0.7mm,防水版本3.0×3.0×0.9mm
    - 其他特性:无外部调节组件,无氧环境下不适用

    3. 产品特点和优势


    - 基于AI算法的选择性测量:能够选择性测量氮氧化物和臭氧浓度,并通过超低功耗模式适用于低电压和低功耗电池应用。
    - 耐硅氧烷污染:适用于可能存在硅氧烷污染的环境中。
    - 支持国际标准:符合美国环保署(EPA)的标准。
    - 超低功耗模式:功耗低至0.22mW,适合低电压和低功耗设计。
    - 坚固耐用:达到JEDEC JESD47标准的10年寿命认证。
    - 防护等级:可选IP67防水防尘版本。

    4. 应用案例和使用建议


    - 空气监测:实时监测氮氧化物和臭氧浓度。
    - 室内空气净化:检测并改善室内空气质量。
    - 智能城市基础设施:用于道路排放控制和城市空气质量监控。
    - 消费类产品:个人空气质量监测仪和便携式空气质量监测器。
    使用建议:
    - 在高湿度或存在硅氧烷的环境中使用时,注意传感器的清洁和校准。
    - 建议配合温度和湿度传感器使用以获得最佳性能。
    - 确保正确的焊接和清洁工艺以避免传感器损坏。

    5. 兼容性和支持


    - 兼容性:ZMOD4510可通过I2C接口连接多种微控制器。
    - 支持资源:提供评估套件、手册、应用笔记、教程视频、编程库、示例代码和支持文档,帮助用户优化性能和集成。

    6. 常见问题与解决方案


    - 问题1:传感器模块未能正常工作。
    - 解决办法:检查焊接是否正确,并确保没有高污染表面。
    - 问题2:传感器信号不稳定。
    - 解决办法:确保使用正确温度和湿度数据进行补偿。
    - 问题3:传感器输出出现异常值。
    - 解决办法:执行自我检查,如果持续出现问题,请联系技术支持。

    7. 总结和推荐


    综合评估:
    - ZMOD4510是一款高效、可靠的氮氧化物和臭氧气体传感器模块,具有出色的精度和一致性。
    - 其超低功耗模式使其适用于电池供电的应用。
    - 易于集成到各种应用中,包括智能家居、智能城市和工业监控系统。
    - 强烈推荐在需要实时监测空气质量和健康条件的应用中使用此传感器模块。

ZMOD4510AI1V参数

参数
通用封装 LGA
零件状态 在售
包装方式 托盘

ZMOD4510AI1V厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZMOD4510AI1V数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 其他传感器 RENESAS ELECTRONICS ZMOD4510AI1V ZMOD4510AI1V数据手册

ZMOD4510AI1V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 29.4029
10+ ¥ 28.2268
25+ ¥ 26.345
50+ ¥ 26.345
100+ ¥ 25.4041
500+ ¥ 25.4041
库存: 465
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 29.4
