74FCT573CTSOG

产品分类: 锁存器
产品描述: d八路 D 型锁存, 8Bit位
供应商型号: 2637966
供应商: 海外现货
标准整包数: 5

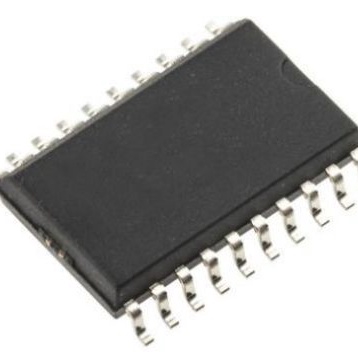

RENESAS ELECTRONICS 锁存器 74FCT573CTSOG

74FCT573CTSOG概述


    产品简介


    IDT54/74FCT573T/AT/CT 是一款由先进双金属CMOS技术制造的高速透明锁存器。作为一款八位透明锁存器,它具有三态输出,专为总线导向应用而设计。这些锁存器在Latch Enable (LE)信号为高时对数据表现出透明特性,当LE信号为低时则锁存数据。数据在Output Enable (OE)信号为低时出现在总线上,而在OE信号为高时,输出处于高阻态。

    技术参数


    绝对最大额定值
    - 终端电压:相对于GND –0.5至+7V
    - 存储温度范围:–65至+150°C
    - 直流输出电流:–60至+120mA
    电容特性
    - 输入电容:≤10pF
    - 输出电容:≤12pF
    输入/输出电压
    - 输出高电平电压 (VOH):3.3V (典型)
    - 输出低电平电压 (VOL):0.3V (典型)
    输出驱动特性
    - 高阻态输出电流 (IOZH):±1µA
    - 三态输出电流 (IOZL):±1µA
    - 输入高电流 (IIH):±1µA
    - 输入低电流 (IIL):±1µA
    电源特性
    - 静态电源电流 (ICC):0.01至1mA
    - 总电源电流 (IC):1.5至3.5mA(适用于工业)
    - 动态电源电流 (ICCD):0.15至0.25mA/MHz
    时序特性
    - 传播延迟 (tPLH):1.5至8.5ns(军用)
    - 传播延迟 (tPHL):1.5至5.2ns(工业)

    产品特点和优势


    IDT54/74FCT573T/AT/CT 具备以下几个显著特点:
    - 多种等级:标准、A级和C级,满足不同需求。
    - 低泄漏电流:输入和输出泄漏电流均不超过1µA。
    - 真TTL兼容性:可以无缝集成到TTL电路中。
    - 高驱动能力:输出驱动能力强大,支持-15mA IOH和48mA IOL。
    - 军工认证:符合MIL-STD-883, Class B标准,适合军用和工业环境。

    应用案例和使用建议


    应用场景
    - 军用通信设备:需要在极端温度环境下稳定工作的通信模块。
    - 工业自动化控制:用于数据采集和处理系统中的数据缓冲。
    使用建议
    - 在使用过程中应注意保持适当的终端电压,避免超过规定的最大额定值。
    - 在选择封装时,应根据具体的应用环境(如工业或军用)来选择合适的封装类型(如SOIC、QSOP、CERDIP、LCC)。

    兼容性和支持


    IDT54/74FCT573T/AT/CT 可以方便地与其他电子元件进行集成,提供多种封装选项以适应不同的应用需求。此外,制造商提供了全面的技术支持,包括详细的文档和技术咨询服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:如何防止过压损坏?
    - 解决方案:确保输入和输出端的电压不超出绝对最大额定值,并在必要时使用限流电阻。
    2. 问题:如何测试静态电源电流?
    - 解决方案:在无负载情况下测量静态电源电流,确保其在规定的范围内。
    3. 问题:如何确保可靠的数据传输?
    - 解决方案:遵循正确的设置时间和保持时间要求,确保数据的稳定性和准确性。

    总结和推荐


    IDT54/74FCT573T/AT/CT 具有广泛的温度范围适应性、出色的驱动能力和低泄漏电流,非常适合需要高性能和可靠性保证的应用场合。其多样化的封装选项和强大的技术支持使其在市场上具有很高的竞争力。我们强烈推荐这款产品给需要高性能、高可靠性的工程师和设计师。

74FCT573CTSOG参数

参数
输出类型 三态
高电平输出电流 15mA
电路数量 -
最小工作供电电压 4.75V
低电平输出电流 48mA
极性 -
Iq-静态电流 -
传播延迟时间 1.5ns
最大工作供电电压 5.25V
逻辑功能 D 型透明锁存器
逻辑系列 74FCT
独立电路 1
长*宽*高 12.8mm*7.6mm*2.34mm
通用封装 SOIC-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

74FCT573CTSOG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74FCT573CTSOG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁存器 RENESAS ELECTRONICS 74FCT573CTSOG 74FCT573CTSOG数据手册

74FCT573CTSOG封装设计

查看详情并下载
Symbol
Footprint
3D Model
