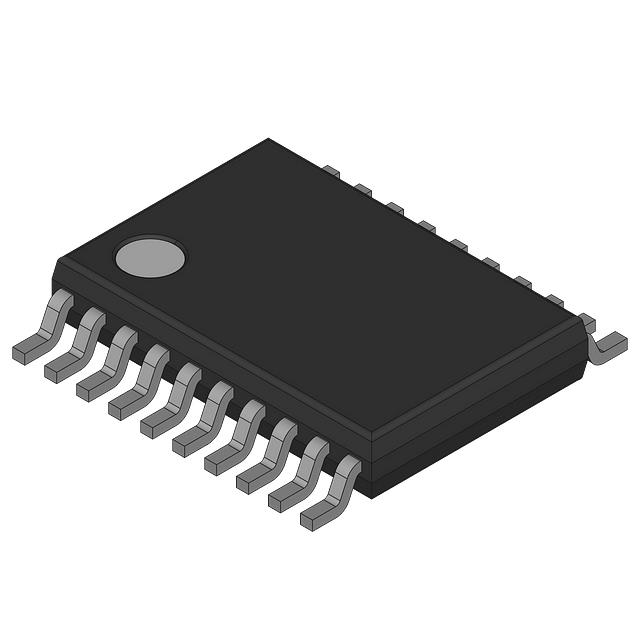

74LVT373MTCX

产品分类: 锁存器
厂牌: ON SEMICONDUCTOR
产品描述: 1.5ns 非反相 三态 1 2.7V 3.6V 64mA D-Type Transparent Latch LVT 1 32mA TSSOP-20 贴片安装,黏合安装 6.5mm*4.4mm*900μm
供应商型号: CY-74LVT373MTCX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 锁存器 74LVT373MTCX

74LVT373MTCX概述


    产品简介


    产品类型及功能
    74LVT373, 74LVTH373 是一款低压八位透明锁存器,具备三态输出。这些器件主要用于系统总线组织的应用,例如计算机外围设备和接口电路。它们可以实现低电压(3.3V)操作,但也能提供与5V环境的TTL接口。
    应用领域
    这种锁存器适用于多种数字系统,如微处理器、微控制器和其他逻辑电路中的存储单元。它们也广泛应用于数据总线、接口电路和各种嵌入式系统中。

    技术参数


    主要技术规格
    - 供电电压范围:2.7V至3.6V
    - 输入电压范围:0V至5.5V
    - 输出电压:
    - 高电平输出电压:VCC–0.2V 至 2.7V
    - 低电平输出电压:0.2V 至 0.55V
    - 输出电流:
    - 源电流:-32mA
    - 吸收电流:+64mA
    - 功耗:在输出为高状态时,电源电流不超过0.19mA;在输出为低状态时,电源电流不超过5mA
    - 工作温度范围:-40°C至+85°C
    - 静态电流:供电电流为±64mA,接地电流为±128mA
    电气特性
    - 输入钳位二极管电压:-1.2V
    - 输出高电平电压:VCC–0.2V
    - 输出低电平电压:0.2V至0.55V
    - 输入漏电流:±100μA
    - 三态输出泄漏电流:在输出为0.5V时为-5μA,在输出为3.0V时为5μA

    产品特点和优势


    - 兼容性强:可以适应3.3V到5V的不同电压环境,具有很高的灵活性。
    - 低功耗设计:在保持高速操作的同时,实现了低功耗。
    - 三态输出:可以在高阻态下实现多路复用,提高系统的可靠性。
    - 内置上拉电阻:在74LVTH373版本中,输入端具备上拉电阻功能,省去了外部上拉电阻。
    - 静电防护:具备出色的ESD保护,人体模型保护等级超过2000V,机器模型保护等级超过200V,充电设备模型保护等级超过1000V。

    应用案例和使用建议


    应用案例
    这种锁存器广泛用于计算机系统中的数据缓存和缓冲,如打印机接口、存储设备等。在多主设备总线上,这些锁存器可以有效地防止信号干扰和冲突。
    使用建议
    - 在设计时需注意输入和输出的电压范围,确保符合3.3V至5V的供电需求。
    - 在多路复用的应用场景中,需合理配置三态输出以避免信号冲突。
    - 为了更好地利用其低功耗特性,建议在系统空闲时关闭未使用的部分,减少不必要的功耗。

    兼容性和支持


    兼容性
    74LVT373和74LVTH373具备很强的兼容性,可以轻松集成到现有系统中。两种型号均可通过更改包装选项来适应不同的封装要求。
    支持和服务
    ON Semiconductor提供全面的技术支持和售后服务。用户可以通过官方网站查询最新的产品信息和技术文档,也可以联系技术支持获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超限 | 确认输入电压在0V至5.5V范围内 |
    | 三态输出不正常 | 检查OE引脚是否正确控制 |
    | 功耗过高 | 重新配置负载电路,减少不必要的功耗 |

    总结和推荐


    74LVT373和74LVTH373作为高性能的低压八位透明锁存器,具有广泛的适用性和强大的功能性。其低功耗设计、三态输出和出色的ESD保护使其成为各种数字系统中的理想选择。特别是在需要处理复杂信号和多主设备总线的应用中,这些器件能够显著提升系统的稳定性和可靠性。
    综上所述,推荐电子工程师和技术人员在设计相关数字系统时使用74LVT373和74LVTH373,以满足高性能和可靠性的要求。

74LVT373MTCX参数

参数
逻辑功能 D-Type Transparent Latch
逻辑系列 LVT
传播延迟时间 1.5ns
高电平输出电流 32mA
最小工作供电电压 2.7V
Iq-静态电流 -
最大工作供电电压 3.6V
极性 非反相
输出类型 三态
低电平输出电流 64mA
电路数量 1
独立电路 1
长*宽*高 6.5mm*4.4mm*900μm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装
