74LCX573MTCX

产品分类: 锁存器
厂牌: ON SEMICONDUCTOR
产品描述: 10mA 1.5ns 非反相 三态 1 2V 3.6V 24mA D-Type Transparent Latch LCX 1 24mA TSSOP-20 贴片安装,黏合安装 6.5mm*4.4mm*900μm
供应商型号: CY-74LCX573MTCX
供应商: Avnet
标准整包数: 1

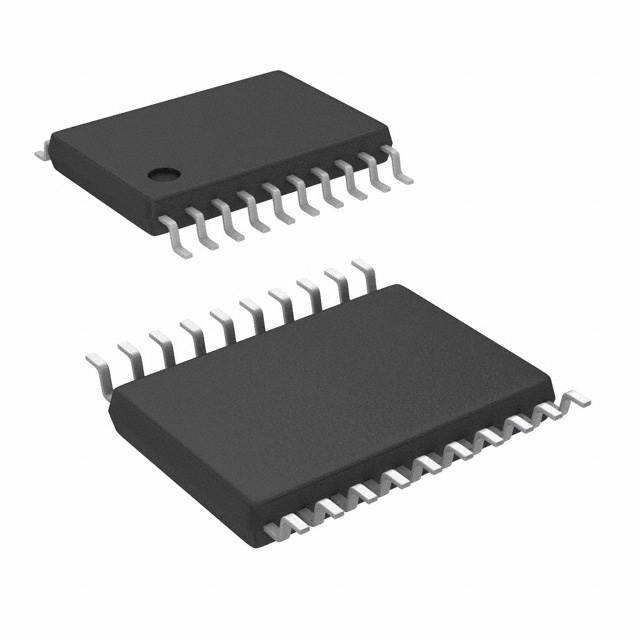

ON SEMICONDUCTOR 锁存器 74LCX573MTCX

74LCX573MTCX概述

    # 74LCX573低电压八位锁存器的技术手册解析

    一、产品简介


    基本介绍
    74LCX573是一种低电压八位锁存器,设计用于在2.3V至3.6V电压范围内运行,并具备5V容错输入和输出能力。它包含八个D型触发器以及带缓冲的三态输出控制端。这款器件通过先进的CMOS技术实现了高速操作与低功耗的平衡,同时能够在混合电压环境中提供可靠的信号传输。74LCX573特别适用于需要进行电平转换的应用场景,比如便携式设备、工业自动化系统和嵌入式系统。
    主要功能
    - 低电压工作范围:支持2.3V到3.6V的工作电压。
    - 5V容错输入输出:确保兼容多种不同电压等级的电路板。
    - 快速响应时间:最大传播延迟时间为10纳秒(VCC=3.3V)。
    - 三态输出控制:能够实现有效的总线共享。
    - 高抗干扰性能:满足JEDEC标准对闩锁效应的要求,并具有良好的静电放电保护特性。
    应用领域
    广泛应用于消费电子、通信设备、计算机外围设备等领域。具体来说,它可以作为接口转换器、数据缓冲器或状态寄存器来使用,在需要高效能和灵活性的地方发挥重要作用。

    二、技术参数


    以下是根据技术手册整理出的关键技术指标:
    | 参数类别 | 具体数值 | 单位 |
    |
    | 工作电压范围 | 2.3 - 3.6 | V |
    | 最大传播延迟时间 | 10 | ns |
    | 输出电流 | ±24 | mA |
    | 输入泄露电流 | ±5.0 | μA |
    | 温度范围 | -40 至 +85 | °C |
    | 包装形式 | SOP、SSOP等 | - |
    此外,该芯片还具有良好的电磁兼容性和静电防护能力,符合行业标准。
    三、产品特点与优势
    独特功能
    1. 双向信号处理:既能接收来自外部系统的信号,又能向其他模块发送经过处理的数据。
    2. 智能电源管理:当电源关闭时,自动进入高阻态以避免不必要的能耗。
    3. 强大的驱动能力:每个引脚可以提供高达±24毫安的输出电流。
    市场竞争力
    相比同类竞品,74LCX573以其紧凑的设计、优秀的性价比以及广泛的适用性脱颖而出。尤其是在面对多电压域系统的复杂需求时,它展现出了极高的适应性和稳定性。
    四、应用案例与使用建议
    实际应用案例
    假设在一个智能家居网关项目中,74LCX573被用来连接一个2.5伏微控制器与另一个3.3伏无线收发模块。通过配置适当的上下拉电阻,并正确连接LE和OE引脚,实现了无缝的数据交换过程。
    使用建议
    - 在设计阶段务必检查电源电压是否处于推荐范围内。
    - 确保所有未使用的输入引脚都接上拉或下拉电阻,以防意外浮动导致错误逻辑状态。
    - 针对特定应用需求调整合适的外部元件值,例如选择合适容量的旁路电容来稳定电源供应。
    五、兼容性与支持
    兼容性
    74LCX573支持多种封装类型如SOP、SSOP等,并且可以轻松集成到现有的PCB布局当中。此外,它还可以与其他主流品牌的产品互换使用,极大地方便了客户的备货流程。
    厂商支持
    Fairchild Semiconductor(现隶属于ON Semiconductor)提供了详尽的技术文档和支持服务,包括但不限于样本申请、技术支持热线及在线论坛讨论区。客户可以通过官方渠道获取最新的产品信息和技术指导。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备启动后部分输出始终为高电平 | 检查OE引脚是否已正确接地并通过适当大小的上拉电阻连接至VCC |
    | 数据传输速度慢 | 调整时钟频率至推荐值以内,减少负载电容影响 |
    七、总结与推荐
    综合评估
    总体而言,74LCX573是一款非常出色的低电压八位锁存器,凭借其卓越的技术规格、多样化的封装选项以及广泛的应用前景,在现代电子工程中占据了一席之地。无论是从性能还是成本角度来看,它都是一款值得信赖的选择。
    推荐结论
    鉴于其优异的表现和较高的性价比,强烈推荐给需要高性能锁存解决方案的设计者们。如果您正在寻找一款能够在各种苛刻条件下稳定工作的芯片,则74LCX573将是您最佳的伙伴!

74LCX573MTCX参数

参数
逻辑系列 LCX
电路数量 1
低电平输出电流 24mA
最小工作供电电压 2V
传播延迟时间 1.5ns
极性 非反相
独立电路 1
最大工作供电电压 3.6V
逻辑功能 D-Type Transparent Latch
输出类型 三态
Iq-静态电流 10mA
高电平输出电流 24mA
长*宽*高 6.5mm*4.4mm*900μm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

74LCX573MTCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

74LCX573MTCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 锁存器 ON SEMICONDUCTOR 74LCX573MTCX 74LCX573MTCX数据手册

74LCX573MTCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
