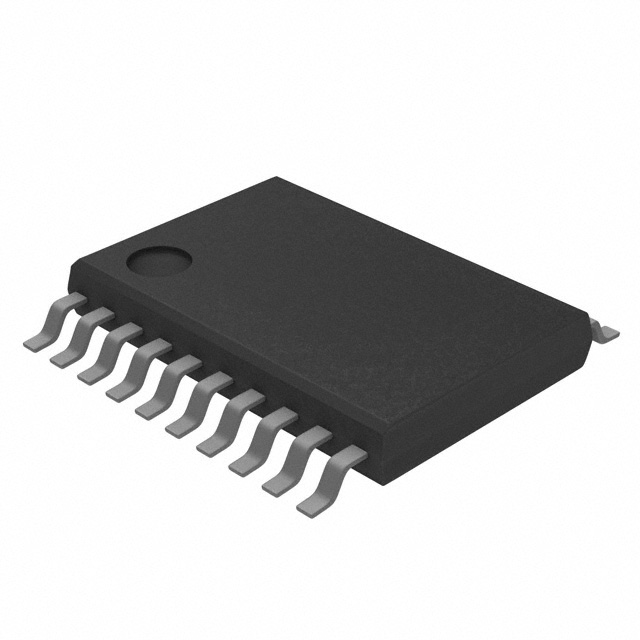

74LCX573FT(AE)

产品分类: 锁存器
厂牌: TOSHIBA
产品描述: 10μA 8.5ns@ 3.3V 非反相 三态 1.65V 3.6V 24mA D 型锁存器 LCX 1 24mA TSSOP-20 贴片安装 4.4mm(宽度)*1mm(高度)
供应商型号: 74LCX573FT(AE)
供应商: 云汉优选
标准整包数: 2500
TOSHIBA 锁存器 74LCX573FT(AE)

74LCX573FT(AE)概述

    74LCX573FT D-Type Latch 技术手册

    1. 产品简介


    74LCX573FT 是一款高性能的低电压八位D型锁存器,专为3.3V系统设计。它能够在高频率下运行,同时保持低功耗特性。这款产品可以应用于多种领域,如工业自动化、通信设备和消费电子产品等。

    2. 技术参数


    - 工作电压范围:1.65V 至 3.6V
    - 输出电流:|IOH|/IOL = 24 mA(最小值)
    - 传播延迟时间:tpd = 8.0 ns(最大值)
    - 输入容抗:CIN = 7 pF(典型值)
    - 电源关断保护:所有输入和输出均有电源关断保护
    - 封装形式:TSSOP20B

    3. 产品特点和优势


    - 低电压操作:适用于1.65V至3.6V的工作电压范围。
    - 高频率运行:最大传播延迟时间为8.0 ns。
    - 大输出电流:每个输出通道可提供高达24 mA的电流。
    - 电源关断保护:具备全面的电源关断保护功能,确保在各种环境下稳定运行。
    - 引脚兼容性:与74系列(如74LVC/ALVC)产品兼容,便于升级替换。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制系统中的数据采集模块。
    - 通信设备中的信号缓冲和存储。
    使用建议:
    - 确保所有未使用的输入端连接到VCC或GND,以避免不确定状态。
    - 在高速应用中,使用合适的外部去耦电容,以减少噪声干扰。

    5. 兼容性和支持


    兼容性:
    - 本产品与74LVC/ALVC系列的引脚和功能兼容,易于与现有系统集成。
    - 可以与5V供应环境兼容,用于接口转换。
    支持:
    - Toshiba 提供详细的技术文档和应用指南,以便于用户快速上手。
    - 用户可以通过Toshiba官方网站获取最新的技术支持和软件更新。

    6. 常见问题与解决方案


    - 问题1:设备在某些情况下无法正常启动。
    - 解决方案:检查供电电压是否在规定的范围内,确保所有未使用的输入端正确接地或接VCC。

    - 问题2:输出信号不稳定。
    - 解决方案:检查是否有外部噪声干扰,并增加去耦电容以提高信号质量。

    7. 总结和推荐


    总结:
    74LCX573FT D-Type锁存器是一款性能卓越、用途广泛的电子元器件。它的低电压操作特性、高频率响应能力和电源关断保护使其成为工业控制和通信设备的理想选择。
    推荐:
    基于上述技术和应用优势,我们强烈推荐74LCX573FT作为高性能数字电路设计中的关键元件。它不仅具有出色的功能和稳定性,还提供了广泛的应用场景和良好的兼容性,非常适合需要高可靠性的系统设计。

74LCX573FT(AE)参数

参数
传播延迟时间 8.5ns@ 3.3V
逻辑功能 D 型锁存器
最小工作供电电压 1.65V
低电平输出电流 24mA
最大工作供电电压 3.6V
输出类型 三态
逻辑系列 LCX
Iq-静态电流 10μA
独立电路 1
电路数量 -
高电平输出电流 24mA
极性 非反相
长*宽*高 4.4mm(宽度)*1mm(高度)
通用封装 TSSOP-20
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

74LCX573FT(AE)厂商介绍

东芝(TOSHIBA)是一家日本跨国企业,成立于1875年,总部位于东京。东芝主要从事电子、能源和基础设施领域的业务,其产品和技术广泛应用于多个行业。

主营产品分类:
1. 电子:包括笔记本电脑、电视、空调、冰箱等家用电器,以及半导体、存储设备等电子产品。
2. 能源:涉及核能、太阳能、风能等可再生能源的开发和应用。
3. 基础设施:包括电力系统、交通系统、水处理系统等基础设施建设。

应用领域:
1. 工业:自动化设备、工业机器人等。
2. 医疗:医疗影像设备、诊断设备等。
3. 交通:铁路、地铁、汽车等交通工具的电子系统。
4. 通信:通信基站、数据中心等通信设施。

东芝的优势:
1. 技术创新:东芝在电子、能源和基础设施领域拥有强大的研发能力,不断推出创新产品和技术。
2. 品牌影响力:作为一家历史悠久的跨国企业,东芝在全球享有较高的知名度和信誉。
3. 多元化业务:东芝的业务覆盖多个领域,能够为客户提供一站式解决方案。
4. 国际化布局:东芝在全球设有多个分支机构,能够更好地服务全球客户。

74LCX573FT(AE)数据手册

厂牌 PDF简要描述 下载
TOSHIBA 锁存器 TOSHIBA 74LCX573FT(AE) 74LCX573FT(AE)数据手册

74LCX573FT(AE)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.625
5000+ ¥ 1.534
10000+ ¥ 1.456
20000+ ¥ 1.404
库存: 4838
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 4062.5
