ISL60002BAH333Z-T7A

产品分类: 电压基准芯片
产品描述: Renesas Electronics 电压基准芯片, 3.3V, SOT-23封装, ±0.03 %精确度, 表面贴装安装, 3引脚
供应商型号: 2543334
供应商: 海外现货
标准整包数: 1

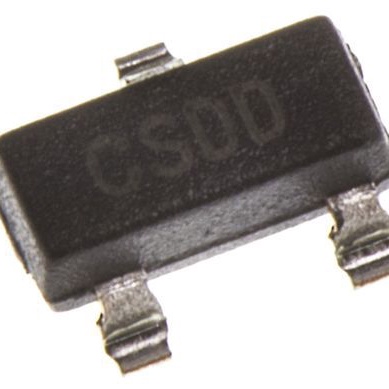

RENESAS ELECTRONICS 电压基准芯片 ISL60002BAH333Z-T7A

ISL60002BAH333Z-T7A概述

    ISL60002 精密低功耗浮动栅电压参考

    1. 产品简介


    ISL60002 是一种高精度模拟电压参考芯片,采用瑞萨独有的浮动栅模拟(FGA)技术制造。这种芯片具有超低供电电流和广泛的输出电压选项,非常适合应用于需要极高精度和极低功耗的场合。其典型应用领域包括高分辨率模数转换器和数模转换器、数字仪表、条形码扫描仪、移动通信设备、PDA 和笔记本电脑、医疗系统等。

    2. 技术参数


    以下是 ISL60002 的技术规格和性能参数:
    | 参数 | 描述 |

    | 输出电压 (VOUT) | 1.024V, 1.2V, 1.25V, 1.8V, 2.048V, 2.5V, 2.6V, 3.0V, 3.3V |
    | 初始准确度选项 | ±1.0mV, ±2.5mV, ±5.0mV |
    | 供电电压范围 |
    • ISL60002-10, -11, -12, -18, -20, -25: 2.7V 至 5.5V
    • ISL60002-26: 2.8V 至 5.5V
    • ISL60002-30: 3.2V 至 5.5V
    • ISL60002-33: 3.5V 至 5.5V
    |
    | 超低供电电流 | 350nA 典型值 |
    | 温度系数 | 20ppm/°C |
    | 源出电流 (ISOURCE) 和吸入电流 (ISINK) | 7mA (所有版本);仅 ISL60002-33 为 20mA |
    | 静电放电保护 | 5.5kV (人体模型) |
    | 封装形式 | 标准 3 引脚 SOT-23 |
    | 工作温度范围 |
    • ISL60002-10, -11, -12, -18, -20, -25, -26, -30: -40°C 至 +85°C
    • ISL60002-33: -40°C 至 +105°C
    |

    3. 产品特点和优势


    - 高精度:初始准确度最低可达 ±1.0mV,温漂性能优异。
    - 低功耗:典型供电电流仅为 350nA,适合便携式设备应用。
    - 宽泛的应用范围:适用于多种应用,如高分辨率 ADC 和 DAC、数字仪表等。
    - 良好的热稳定性:20ppm/°C 的温度系数保证了稳定可靠的输出。
    - 兼容性好:封装形式为标准的 3 引脚 SOT-23,易于集成到各种电路设计中。

    4. 应用案例和使用建议


    ISL60002 广泛应用于需要高精度和低功耗的场合,例如:
    - 高分辨率 ADC/DAC:ISL60002 可以提供稳定的基准电压,确保高分辨率转换器的准确性。
    - 数字仪表:仪表设计需要精准的电压参考,ISL60002 的高精度可以确保读数的准确性。
    - 条形码扫描仪:这些设备通常要求低功耗和高可靠性,ISL60002 正好满足这些需求。
    使用建议:
    - 在焊接后避免使用 X 射线检测,以免影响输出电压的稳定性。
    - 使用前确认所选型号的供电电压范围是否符合应用需求。
    - 注意在极端温度下的表现,确保应用环境不会超过额定的工作温度范围。

    5. 兼容性和支持


    ISL60002 的 3 引脚 SOT-23 封装形式使其易于与现有设计兼容。瑞萨公司提供详细的技术文档和客户支持,帮助用户更好地理解和使用这款芯片。此外,还有 AN1533 文档提供关于 X 射线对 FGA 参考的影响的详细信息。

    6. 常见问题与解决方案


    - 问题:X 射线检测会影响器件输出电压吗?
    - 解决方案:尽量避免使用 X 射线检测,若必须使用,则需监测参考输出电压以验证是否有异常变化。

    - 问题:器件输出电压精度如何?
    - 解决方案:不同型号的器件有不同的输出电压精度,具体参见电气参数表,确保选用符合要求的型号。

    7. 总结和推荐


    ISL60002 系列是一款高性能、高精度、低功耗的电压参考芯片,特别适合需要高精度和低功耗的电子系统。其出色的温度稳定性和广泛的电压选项使其成为市场上极具竞争力的产品。如果您正在寻找一款高可靠性的电压参考芯片,强烈推荐使用 ISL60002。

ISL60002BAH333Z-T7A参数

参数
最小输出电压 3.3V
工作电源电流 700nA
输出电流 20mA
噪声 - 0.1Hz 至 10Hz 30µVp-p
最大输出电压 3.3V
电流 - 阴极 -
噪声 - 10Hz 至 10KHz -
输出类型 Fixed
最大串联VREF—输入电压 6.5V
精度 ±0.03%
温度系数 20ppm/℃
长*宽*高 2.92mm*1.3mm*910μm
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL60002BAH333Z-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL60002BAH333Z-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 电压基准芯片 RENESAS ELECTRONICS ISL60002BAH333Z-T7A ISL60002BAH333Z-T7A数据手册

ISL60002BAH333Z-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
