AP431RG-7

产品分类: 电压基准芯片
厂牌: DIODES
产品描述: 30ppm/℃ 10mA Adjustable式 200mA 2.495V 2.507V 36V 500μA ±1% SOT-23 黏合安装 3mm*1.6mm*1.1mm
供应商型号: 981-AP431RG-7-CHP
供应商: Digi-Key
标准整包数: 1

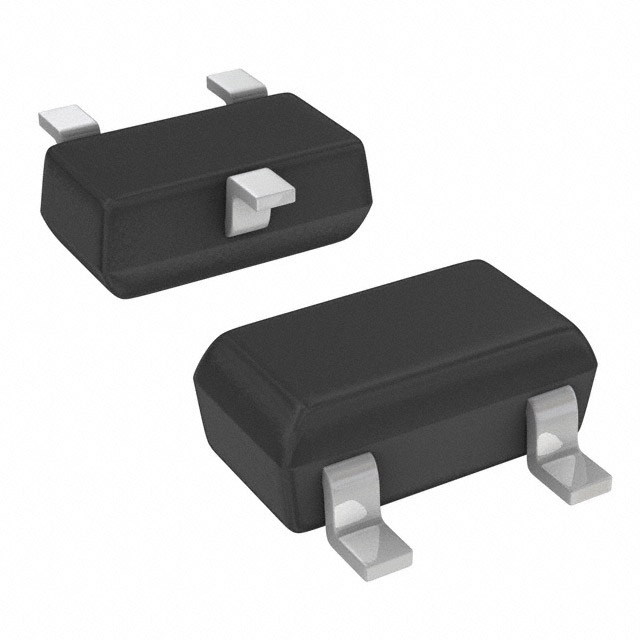

DIODES 电压基准芯片 AP431RG-7

AP431RG-7概述

    AP431/AP431A 调节精密分流调节器

    产品简介


    AP431 和 AP431A 是由 Diodes Incorporated 生产的三端可调精密分流调节器。它们具有温度稳定性好、输出电压范围宽(2.495V 到 36V)的特点。这两个型号的电子元器件可以通过外部电阻来设置输出电压,特别适用于替代齐纳二极管,在许多应用中表现出色。

    技术参数


    - 参考电压精度:AP431 为 2.495V ±1%,AP431A 为 2.495V ±0.5%
    - 连续阴极电流:-10mA 至 +250mA
    - 阴极最小电流:300μA
    - 动态输出阻抗:0.2Ω
    - 等效全温系数:30ppm/°C
    - 封装形式:SOT23, SOT23R, SOT25, SC59, SC59R, SO-8, SOT89
    - 绝对最大额定值:
    - 阴极电压:+36V
    - 持续阴极电流:-10 至 +250mA
    - 参考输入电流:10mA
    - 工作温度:-20°C 至 +85°C
    - 存储温度:-65°C 至 +150°C

    产品特点和优势


    AP431 和 AP431A 具有以下特点:
    - 输出阻抗低(0.2Ω)
    - 快速响应时间
    - 精度高(±1% 和 ±0.5%)
    - 动态输出阻抗低,适用于高频电路
    - 铅免费,符合 RoHS 标准
    这些特点使其在电源管理、稳压器和保护电路中表现出色,特别是在需要高稳定性的应用中。

    应用案例和使用建议


    AP431 和 AP431A 广泛应用于多种场合,如电压监测、延时定时器、限流器、恒流源和钳位电路等。以下是具体的应用示例:
    - 电压监测:当输入电压在预设范围内时,通过阴极电流变化来检测输入电压是否处于正常范围内。
    - 延时定时器:利用RC网络进行延时,通过控制输出电压的延迟时间。
    - 限流器或恒流源:通过调整外部电阻,可以实现不同电流输出,适合用于LED驱动和电池充电管理。
    使用建议:
    - 在设计应用电路时,要确保阴极电流满足最小调节要求。
    - 对于高频应用,选择具有低动态输出阻抗的封装。
    - 注意散热,特别是在大电流应用中,防止过热。

    兼容性和支持


    AP431 和 AP431A 具有多种封装形式,可以方便地与不同尺寸的PCB板兼容。厂商提供详尽的技术支持和文档,用户可以从官方网站下载最新的数据表和应用指南,以获得最佳的设计和使用效果。

    常见问题与解决方案


    - 问题:输出电压不准确
    - 解决方案:检查外部电阻是否正确连接,或者更换更精密的电阻。
    - 问题:输出电流不足
    - 解决方案:增加阴极电流,或者更换具有更高电流能力的型号。
    - 问题:过热
    - 解决方案:增加散热片或风扇,改善散热条件。

    总结和推荐


    AP431 和 AP431A 是高性能的三端可调精密分流调节器,适用于多种应用场合。其出色的温度稳定性和低输出阻抗使其成为替代传统齐纳二极管的理想选择。推荐在需要高稳定性和高精度的应用中使用该产品。如果你需要一个可靠的电源管理解决方案,AP431 或 AP431A 将是你的理想选择。

AP431RG-7参数

参数
噪声 - 0.1Hz 至 10Hz -
工作电源电流 10mA
最小输出电压 2.495V
输出类型 Adjustable式
精度 ±1%
输出电流 200mA
噪声 - 10Hz 至 10KHz -
电流 - 阴极 500μA
最大串联VREF—输入电压 2.507V
最大输出电压 36V
温度系数 30ppm/℃
长*宽*高 3mm*1.6mm*1.1mm
通用封装 SOT-23
安装方式 黏合安装
应用等级 商用级
零件状态 停产
包装方式 卷带包装

AP431RG-7厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP431RG-7数据手册

厂牌 PDF简要描述 下载
DIODES 电压基准芯片 DIODES AP431RG-7 AP431RG-7数据手册

AP431RG-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1567 ¥ 1.3113
6000+ $ 0.1498 ¥ 1.2533
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 3933.9
