AP431SAZTR-G1

产品分类: 电压基准芯片
厂牌: DIODES
产品描述: Adjustable 100mA 2.5V 36V 100μA ±0.5% TO-92 通孔安装,黏合安装
供应商型号: AP431SAZTR-G1
供应商: 国内现货
标准整包数: 2000

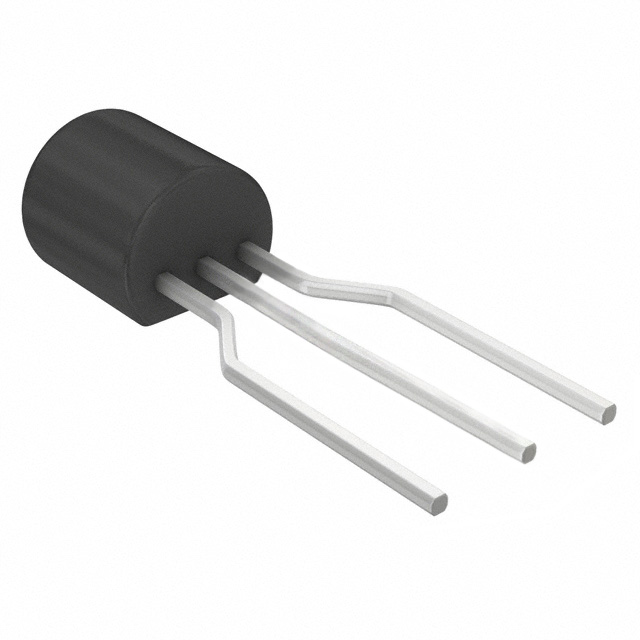

DIODES 电压基准芯片 AP431SAZTR-G1

AP431SAZTR-G1概述


    产品简介


    AP431S 是一款由 Diodes Incorporated 推出的高性能三端可调分流稳压器,具有热稳定性强、响应速度快及低输出阻抗的特点。此产品适用于开关电源、充电器及其他可调稳压器领域,是传统齐纳二极管的理想替代品。AP431S 的主要功能是在极低电流下保持精确的电压调节,特别适合低功耗需求的应用场景。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压范围 | 2.5 36 | V |
    | 阴极最小电流(调节电流) | 50 | 100 µA |
    | 动态阻抗 0.1 Ω |
    | 工作温度范围 | -40 +125 | °C |
    | 结温 +150 | °C |
    | 封装形式 | TO92 | SOT23 | SOT89 | - |

    产品特点和优势


    AP431S 稳压器以其低功耗、高精度和宽温度适应性脱颖而出。其核心优势包括:
    - 超低阴极最小电流(典型值为 50µA),支持极低功耗操作;
    - 输出电压可灵活设置在 2.5V 至 36V 之间;
    - 低动态阻抗和稳定的参考电压特性,确保性能可靠性;
    - 完全符合欧盟 RoHS 和无卤素环保要求。

    应用案例和使用建议


    AP431S 主要应用于以下领域:
    - 充电器:实现稳定电压输出;
    - 电压适配器:提供精准电压供给;
    - 图形卡供电:增强稳定性并减少能耗。
    使用建议包括确保电路设计时考虑适当的阴极负载和引线布局以提高性能;同时避免过高的瞬态负载条件。

    兼容性和支持


    AP431S 提供三种封装选择:TO92、SOT23 和 SOT89,便于集成至不同尺寸要求的设计中。Diodes Incorporated 提供全面的技术支持与产品文档,帮助用户快速完成开发。

    常见问题与解决方案


    1. 问题: 初始电压不准确。
    - 解决方案: 检查封装等级是否符合预期值;重新校准参考电压。
    2. 问题: 输出电流不足。
    - 解决方案: 确认外部电阻配置正确,必要时调整负载条件。

    总结和推荐


    AP431S 凭借其卓越的性能和广泛的适用性,在众多应用场景中表现出色。它不仅满足严格的工业标准,还兼具环保特性。因此,强烈推荐给需要高效能稳压解决方案的专业人士。无论是消费电子还是工业控制领域,AP431S 都是一个值得信赖的选择。

AP431SAZTR-G1参数

参数
噪声 - 10Hz 至 10KHz -
输出电流 100mA
噪声 - 0.1Hz 至 10Hz -
电流 - 阴极 100μA
最大串联VREF—输入电压 -
输出类型 Adjustable
最大输出电压 36V
温度系数 -
精度 ±0.5%
最小输出电压 2.5V
工作电源电流 -
通用封装 TO-92
安装方式 通孔安装,黏合安装
零件状态 在售
包装方式 盒装,弹夹装

AP431SAZTR-G1厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

AP431SAZTR-G1数据手册

厂牌 PDF简要描述 下载
DIODES 电压基准芯片 DIODES AP431SAZTR-G1 AP431SAZTR-G1数据手册

AP431SAZTR-G1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 1.1181
5000+ ¥ 1.054
8000+ ¥ 1.0356
12000+ ¥ 1.0265
库存: 20000
起订量: 2500 增量: 2000
交货地:
最小起订量为:2500
合计: ¥ 2795.25
