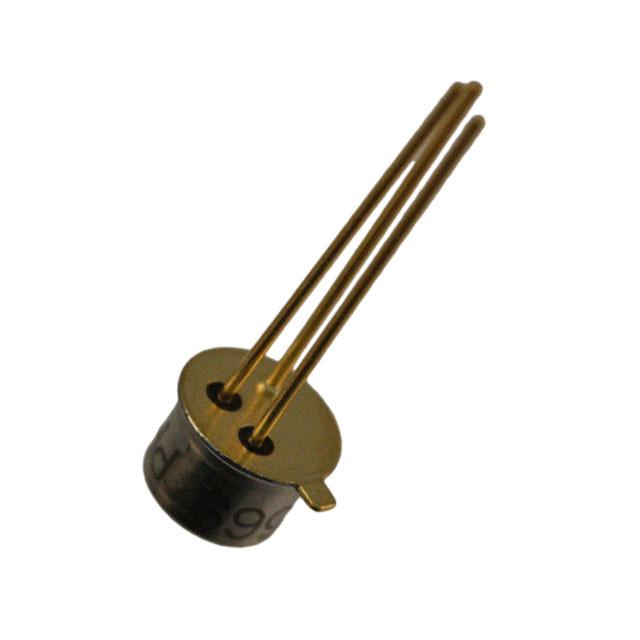

AD580SH/883B

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 55ppm/℃ Fixed 10mA 2.5V 2.5V ±1% TO-52-3 通孔安装
供应商型号: AD580SH/883B
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES 电压基准芯片 AD580SH/883B

AD580SH/883B概述

    高精度2.5V IC参考电压源AD580技术手册

    产品简介


    AD580是一款高精度、低成本的温度补偿型带隙电压参考芯片,输出稳定的2.5V电压。 这款产品广泛应用于各种需要稳定电压参考的应用场合,例如8位、10位和12位D/A转换器。它不仅适用于数字面板仪表,也适合于单电源供电系统。AD580提供3个终端,分别为输入端(Vin)、负极输入端(-E)和输出端(Eout)。

    技术参数


    | 参数 | 规格 |

    | 输出电压精度 | ±0.4% |
    | 输出电压变化 | -55°C到+125°C范围内的最大变化:1.75mV |
    | 线性调节能力 | 7V到30V范围内:1.5mV,4.5V到7V范围内:0.3mV |
    | 负载调节能力 | ∆I = 10mA时:10mV |
    | 静态电流 | 最大值为1.5mA |
    | 噪声(0.1Hz至10Hz) | 8µV p-p |
    | 长期稳定性 | 每月最大25μV,全年250μV |
    | 温度性能 | -55°C到+125°C范围 |

    产品特点和优势


    1. 激光修正的薄膜电阻:确保了输出误差最小化,典型值为±10mV。
    2. 三端口电压输入/输出操作:无需外部组件即可实现受控输出电压。
    3. 宽输入电压范围:能够在4.5V到30V之间提供稳定的2.5V输出。
    4. 薄膜电阻技术和严格控制的双极工艺:提供出色的温度稳定性和长期稳定性。
    5. 低静态电流:适合CMOS和其他低功耗应用。
    6. MIL-STD-883合规版本:可应用于军事领域。

    应用案例和使用建议


    AD580广泛应用于数字面板仪表、微处理器接口电路以及需要稳定参考电压的复杂系统中。在使用AD580时,需注意连接时保持良好的接地和热管理,以保证最佳性能。对于特定应用如电流限制器,可考虑使用外部电阻来设置电流限值。

    兼容性和支持


    AD580与标准的数字逻辑电源兼容,尤其适合5V逻辑电源系统。如果用户需要更多的技术支持或详细信息,可以联系Analog Devices获取支持。

    常见问题与解决方案


    1. 问题:如何正确连接AD580的输出引脚?
    解答:必须将Eout引脚连接到输出端,且确保Eout引脚正确接地。

    2. 问题:如何选择最适合的应用型号?
    解答:根据不同的温度范围要求,选择对应型号(如AD580J、AD580M等),确保满足具体应用场景的需求。

    总结和推荐


    AD580是一款性能优异的高精度电压参考芯片,具有出色的温度稳定性和长期稳定性,非常适合用于需要高精度电压参考的应用场合。鉴于其低静态电流和宽工作温度范围,我们强烈推荐AD580用于各类复杂系统的高精度电压参考设计中。
    通过本文档的内容,我们可以清晰了解到AD580的技术细节及其在应用中的价值。如果您正在寻找一款可靠的高精度电压参考芯片,AD580无疑是一个优秀的选择。

AD580SH/883B参数

参数
工作电源电流 -
噪声 - 0.1Hz 至 10Hz -
噪声 - 10Hz 至 10KHz -
最大串联VREF—输入电压 -
输出类型 Fixed
最小输出电压 2.5V
输出电流 10mA
最大输出电压 2.5V
电流 - 阴极 -
温度系数 55ppm/℃
精度 ±1%
5.84mm(Max)
5.84mm(Max)
3.81mm(Max)
通用封装 TO-52-3
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,管装

AD580SH/883B厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD580SH/883B数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES AD580SH/883B AD580SH/883B数据手册

AD580SH/883B封装设计

查看详情并下载
Symbol
Footprint
3D Model
