首页  >  产品百科  >  AD581KH

AD581KH

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 15ppm/℃ 1mA Fixed 10mA 40µVp-p 10V 10V ±0.1% TO-5-3 通孔安装
供应商型号: AIC-AD581KH
供应商: 海外现货
标准整包数: 100

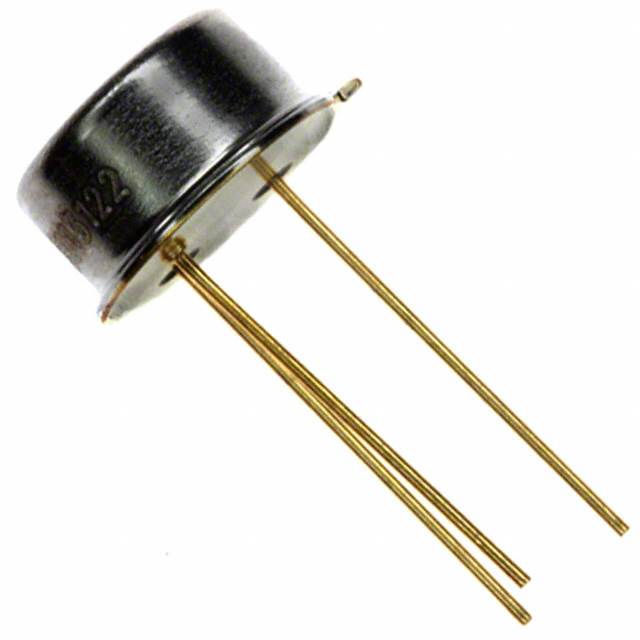

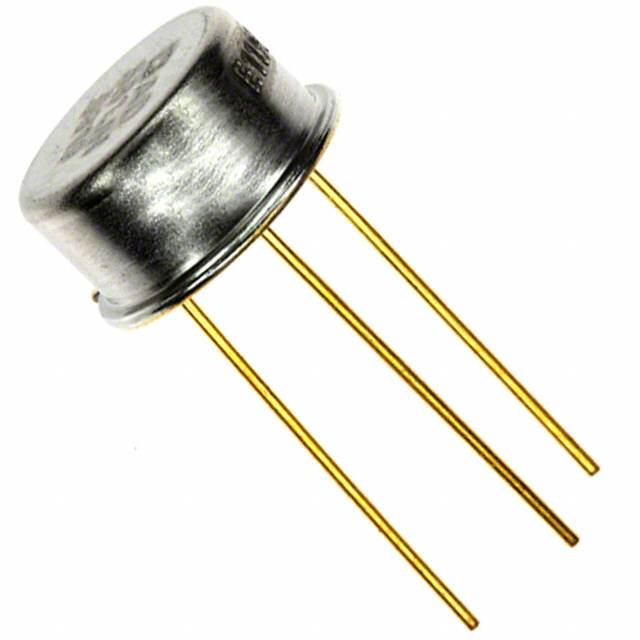

ANALOG DEVICES 电压基准芯片 AD581KH

AD581KH概述

    高精度10V集成电路参考源——AD581技术手册解读



    1. 产品简介



    AD581是一款由ADI公司设计并生产的高精度电压参考源,能够提供精确的10.000V输出。这款产品广泛应用于数字模拟转换器(DAC)和模拟数字转换器(ADC)的参考电压,特别是在需要高精度电压参考的应用场景中表现卓越。由于其卓越的温度补偿性能,AD581非常适合用于各种需要长期稳定输出电压的场合。


    2. 技术参数



    - 输出电压精度:±10 mV至±5 mV(根据型号不同)
    - 输出电压变化:0°C至70°C范围内的最大偏差为±7.25 mV(L型号)
    - 温度系数:最高5 ppm/°C(L型号),最高10 ppm/°C(U型号)
    - 输入电压范围:12V至30V
    - 线性调节率:15V≤VIN≤30V时为0.002%/V
    - 负载调节率:0≤IOUT≤5 mA时为200 μV/mA
    - 待机电流:最大1.0 mA
    - 短路电流:30 mA
    - 输出电流能力:最大10 mA


    3. 产品特点和优势



    - 激光修整:AD581采用激光修整技术,确保初始误差和温度系数非常低,无需外部组件即可实现高精度。
    - 宽温度范围:U型号可以在-55°C到+125°C范围内保持稳定的输出,适用于极端环境条件。
    - 集成带隙电路:采用先进的带隙电路设计,使得AD581能够在未稳压输入下达到出色的性能。
    - 兼容性:AD581提供了多种封装版本,适合不同的应用需求,包括军事标准兼容版本。


    4. 应用案例和使用建议



    - DAC参考电压:AD581非常适合用作8位、10位或12位DAC的参考电压源。
    - ADC参考电压:对于最高14位精度的ADC,AD581也能提供优异的参考电压。
    - 负10V参考:通过将AD581配置为2引脚模式,可以方便地产生精确的-10V参考电压。
    - 电流限制器:通过简单的外置电阻,AD581还可以作为电流限制器使用,电流范围从0.75 mA到5 mA。

    使用建议:为了确保AD581的最佳性能,建议在其工作环境中保持适当的温度范围,并且注意调整负载以保证电流在推荐范围内流动。


    5. 兼容性和支持



    AD581与各种类型的DAC和ADC具有良好的兼容性,适用于多种电子设备。ADI公司为其产品提供了全面的技术支持和售后服务,包括详细的用户手册和技术文档,确保用户能够顺利地进行安装和调试。


    6. 常见问题与解决方案



    - 问题1:AD581输出电压不稳定。
    - 解决方案:检查输入电压是否在规定范围内,并确保没有过大的负载电流。

    - 问题2:温度范围外的性能下降。
    - 解决方案:选择适合预期工作温度范围的AD581型号,并确保工作温度不超过规定极限。


    7. 总结和推荐



    综上所述,AD581是一款集高性能、高精度和易于使用于一身的电压参考源。它不仅适用于需要精密电压参考的应用场合,而且在长期稳定性方面也表现出色。强烈推荐AD581作为高性能电子设备中的首选电压参考源。无论是对于工业控制、医疗设备还是通信系统,AD581都能满足您的高精度电压参考需求。

AD581KH参数

参数
工作电源电流 1mA
最大输出电压 10V
最小输出电压 10V
噪声 - 10Hz 至 10KHz -
噪声 - 0.1Hz 至 10Hz 40µVp-p
最大串联VREF—输入电压 -
输出电流 10mA
温度系数 15ppm/℃
电流 - 阴极 -
输出类型 Fixed
精度 ±0.1%
9.4mm(Max)
9.4mm(Max)
4.7mm(Max)
通用封装 TO-5-3
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

AD581KH厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD581KH数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES AD581KH AD581KH数据手册

AD581KH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 19.8 ¥ 167.706
1000+ $ 9.684 ¥ 82.0235
库存: 524
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 16770.6
直接购买
加入购物车
