AD680JTZ

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 30ppm/℃ 280μA Fixed 10mA 10µVp-p 2.5V 36V 2.5V ±0.4% TO-92-3 通孔安装
供应商型号: 4030906
供应商: 海外现货
标准整包数: 1

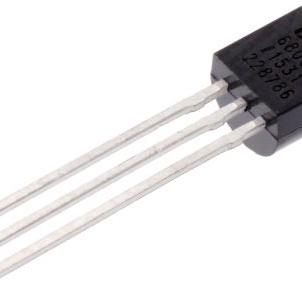

ANALOG DEVICES 电压基准芯片 AD680JTZ

AD680JTZ概述


    产品简介


    AD680是一款低功耗、低成本的带隙电压参考芯片,能够提供一个固定的2.5V输出电压。它的输入电压范围为4.5V到36V,非常适合于电池供电设备及其他低功耗应用。AD680因其高精度、低漂移及低噪声等特性而备受青睐,广泛应用于DAC(数字模拟转换器)、ADC(模拟数字转换器)等场合,特别是在需要外部精密参考的应用场景下表现优异。

    技术参数


    - 输出电压:2.5V(±0.5%,±5mV最大值)
    - 初始精度误差:±0.2%(最大值)
    - 输出电压漂移:20ppm/°C(最大值)
    - 线性调节率:40μV/V(典型值)
    - 负载调节率:80μV/mA(典型值)
    - 静态电流:195μA~250μA(典型值)
    - 功耗:1.25mW(典型值)
    - 噪声密度:250nV/√Hz(典型值)
    - 输出噪声:8μV p-p(0.1Hz到10Hz)
    - 容性负载:50nF(典型值)
    - 长期稳定性:25ppm/1,000小时(典型值)
    - 短路电流:50mA(典型值)

    产品特点和优势


    1. 高精度:激光微调的初始精度和温度系数保证了低误差,使AD680在低功耗应用中表现出色。
    2. 低漂移:即使在极端温度条件下,AD680也能保持稳定的输出,其最大温度漂移仅为20ppm/°C。
    3. 低噪声:宽带噪声极低,仅约250nV/√Hz,确保信号处理中的高精度。
    4. 多功能性:AD680提供了温度输出引脚,可以作为温度传感器使用,使其成为温度监控系统的理想选择。
    5. 成本效益:通过不同的封装选项(如PDIP、SOIC和TO-92),AD680不仅具有较高的性能,而且价格低廉。

    应用案例和使用建议


    应用案例
    - DAC参考:AD680被广泛应用于各种数据转换器(如DAC)中,作为外部参考源。
    - 温度传感器:在8脚封装版本中,AD680提供温度输出引脚,可用作温度传感器。
    使用建议
    - 电源旁路电容:为了获得最佳性能,应在+VIN引脚上放置一个0.1μF的旁路电容,并尽量靠近AD680安装。
    - 动态负载管理:在设计中加入适当的滤波器以处理瞬态负载,例如使用串联电阻或并联大容量电容。

    兼容性和支持


    - 封装多样性:AD680提供多种封装形式(如PDIP、SOIC、TO-92),适用于不同应用需求。
    - 技术支持:厂商提供详尽的技术文档和在线支持,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:电源电压过高导致AD680损坏
    - 解决方案:确保电源电压不超过36V,并采用合适的保护电路。

    - 问题2:输出电压不稳定
    - 解决方案:检查负载连接是否正确,添加适当的滤波电容,并确保良好的接地连接。

    - 问题3:温度输出不准确
    - 解决方案:确保温度传感器周围没有干扰源,并根据应用要求调整相关配置。

    总结和推荐


    综上所述,AD680凭借其高精度、低噪声、多功能性以及成本效益等优点,成为了一款极具竞争力的电压参考芯片。无论是在数据转换器中作为参考源,还是在需要温度监控的系统中作为传感器,AD680都是不可或缺的选择。鉴于其卓越的性能和广泛的适用性,强烈推荐在各类低功耗和高性能应用中采用AD680。

AD680JTZ参数

参数
温度系数 30ppm/℃
最小输出电压 2.5V
精度 ±0.4%
工作电源电流 280μA
噪声 - 0.1Hz 至 10Hz 10µVp-p
电流 - 阴极 -
最大串联VREF—输入电压 36V
噪声 - 10Hz 至 10KHz -
输出类型 Fixed
最大输出电压 2.5V
输出电流 10mA
5.21mm(Max)
4.19mm(Max)
5.33mm(Max)
通用封装 TO-92-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
