ADR291GRUZ-REEL7

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 25ppm/℃ 15μA Fixed 5mA 8µVp-p 2.5V 2.5V ±0.24% TSSOP-8 贴片安装,黏合安装 3mm(长度)*4.4mm(宽度)
供应商型号: 4030961
供应商: 海外现货
标准整包数: 1

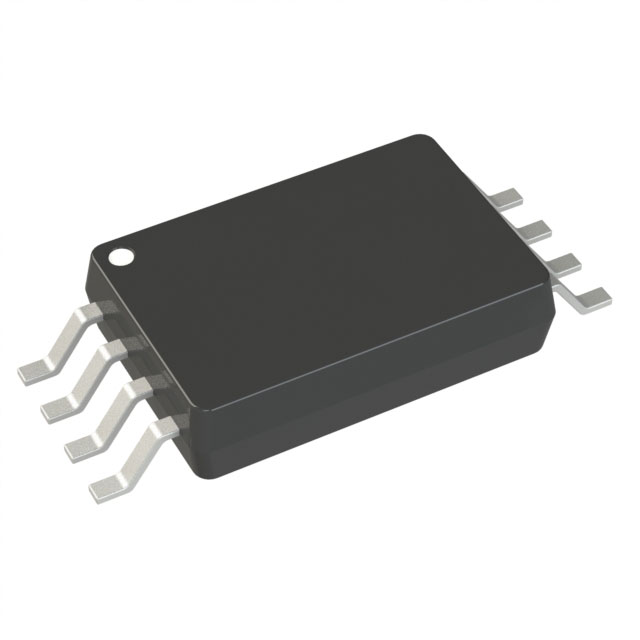

ANALOG DEVICES 电压基准芯片 ADR291GRUZ-REEL7

ADR291GRUZ-REEL7概述

    低噪声微功率2.5V和4.096V精密电压参考——ADR291/ADR292



    产品简介




    ADR291和ADR292是两款低噪声、微功耗的精密电压参考芯片,采用XFET®参考电路。这两款电压参考适用于需要高精度稳定输出电压的应用场景。它们提供2.5V和4.096V两种输出电压版本,广泛应用于便携式仪器、3V和5V系统精密参考源、模数转换器(ADC)和数模转换器(DAC)的参考电压源等领域。


    技术参数




    | 参数 | ADR291 | ADR292 |
    |-----------------------|-------------------|-------------------|
    | 供电范围 | 2.8 V至15 V | 4.4 V至15 V |
    | 最大供应电流 | 15 μA | 18 μA |
    | 输出电压噪声 | 8 μV 和 12 μV p-p | 12 μV 和 8 μV p-p |
    | 最大输出电流 | 5 mA | 5 mA |
    | 工作温度范围 | -40°C 至 +125°C | -40°C 至 +125°C |


    产品特点和优势




    1. 低噪声:相较于传统带隙基准源,ADX291/292的输出噪声降低了一倍,适用于需要高精度的场景。
    2. 超低功耗:静态电流仅为12 μA,特别适合电池供电设备。
    3. 高输出电流:可提供高达5 mA的输出电流,满足大部分需求。
    4. 高稳定性:极低的温度漂移(8 ppm/°C)和出色的长期稳定性,确保输出电压的长期可靠性。
    5. 封装多样:提供8脚SOIC、8脚TSSOP和3脚TO-92三种封装,便于不同应用场合选择。


    应用案例和使用建议




    1. 便携式仪器:因其低功耗和高精度的特点,适合用于便携式医疗设备、无线传感器网络等场合。
    2. 电源管理:作为ADC和DAC的参考源,为系统提供稳定的基准电压。
    3. 太阳能供电系统:通过与太阳能电池板配合,实现能量管理系统的基准电压供给。

    使用建议:
    - 在设计系统时,注意供电电压范围和负载电流的变化,以确保器件在正常范围内工作。
    - 使用适当的去耦电容和滤波措施,减少输入电压纹波对输出的影响。


    兼容性和支持




    ADR291/292与REF02/REF19x系列引脚兼容,便于用户进行设计升级或替换。ADI公司提供详尽的技术文档和支持服务,帮助用户解决问题。


    常见问题与解决方案




    1. 输出电压波动较大
    - 解决方案:检查输入电压是否稳定,增加输入端电容,减小负载电流。
    2. 器件发热严重
    - 解决方案:确保良好的散热条件,选用合适的封装类型,如增大散热片面积。


    总结和推荐




    综上所述,ADR291和ADR292凭借其卓越的性能、紧凑的体积和广泛的适用性,在众多精密电压参考芯片中脱颖而出。其优异的低噪声、高稳定性及低功耗特性使其成为便携式设备、工业自动化等领域不可或缺的核心组件。强烈推荐使用该产品。

ADR291GRUZ-REEL7参数

参数
最大串联VREF—输入电压 -
工作电源电流 15μA
最小输出电压 2.5V
最大输出电压 2.5V
输出电流 5mA
温度系数 25ppm/℃
电流 - 阴极 -
输出类型 Fixed
精度 ±0.24%
噪声 - 10Hz 至 10KHz -
噪声 - 0.1Hz 至 10Hz 8µVp-p
长*宽*高 3mm(长度)*4.4mm(宽度)
通用封装 TSSOP-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADR291GRUZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADR291GRUZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES ADR291GRUZ-REEL7 ADR291GRUZ-REEL7数据手册
