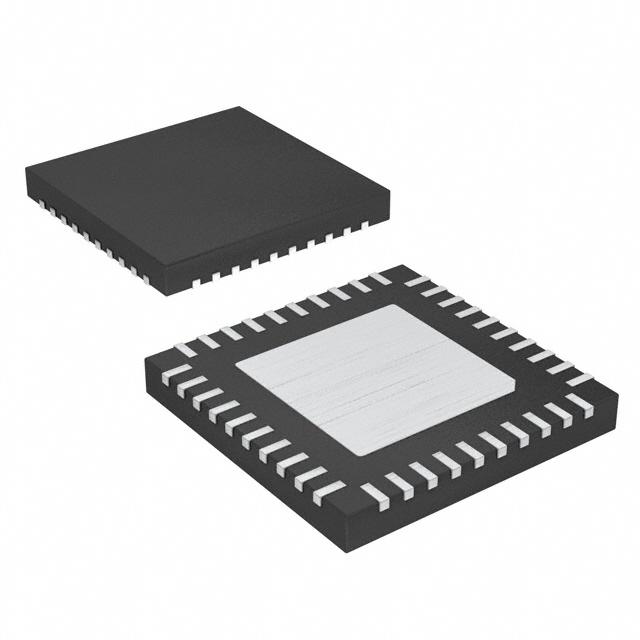

R5F104EHANA#U0

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 20KB FLASH 192KB DMA,LVD,POR,PWM,WDT 内部 28 1.6V 5.5V 32MHz CSI,I2C,LINbus,UART,USART 8 x 8 A/D 9x8/10b,D/A 2x8b 16bit RL78 QFN 贴片安装 6mm(长度)*6mm(宽度)
供应商型号: CY-R5F104EHANA#U0
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F104EHANA#U0

R5F104EHANA#U0概述


    产品简介


    RL78/G14 是由瑞萨电子(Renesas)生产的微控制器(MCU),属于 True Low Power 平台。它具有超低功耗特性,在1.6V至5.5V的单电源电压下可运行,适用于多种通用应用场合。该芯片提供了从16KB到512KB不等的闪存容量和4KB到48KB不等的数据闪存容量,具备强大的处理能力和丰富的接口选项,可以满足不同应用场景的需求。
    主要功能
    1. 超低功耗:能够在单电源电压范围内从1.6V至5.5V之间运行,支持多种低功耗模式,如HALT、STOP和SNOOZE模式。
    2. 高性能处理器:配备RL78 CPU核心,支持CISC架构,可实现高速和低速操作。
    3. 闪存和数据存储:提供代码闪存(16KB至512KB)和数据闪存(4KB至8KB),支持多种重新编程操作。
    4. 外部通信接口:集成了多种串行接口(CSI、UART/LIN、I2C),以及多个定时器和ADC/DAC转换器。
    5. 灵活的引脚配置:支持多种封装形式和引脚数量,适应不同应用需求。
    应用领域
    RL78/G14 主要应用于消费类设备、工业自动化、医疗设备、智能家居等多个领域,具体如下:
    - 消费类设备:TA = -40至+85°C
    - 工业应用:TA = -40至+85°C 或 TA = -40至+105°C

    技术参数


    系统规格
    - 电源电压范围:1.6V至5.5V
    - 工作温度范围:消费级:TA = -40至+85°C;工业级:TA = -40至+105°C
    - 时钟频率:最高可达64MHz
    存储容量
    - 代码闪存:16KB至512KB
    - 数据闪存:4KB至8KB
    处理能力
    - 最高处理速度:32MHz 下可达44 DMIPS
    - 指令执行时间:最短为0.03125μs,最长为30.5μs
    其他关键特性
    - 定时器:支持16位定时器(8至12通道)
    - 串行接口:多种通信接口(CSI、UART/LIN、I2C)
    - 模数转换:8/10位分辨率ADC
    - 数字模拟转换:8位分辨率DAC
    - 比较器:支持高达两通道
    - I/O端口:26至92个端口,支持多种驱动模式

    产品特点和优势


    RL78/G14 的显著特点包括其出色的超低功耗特性和强大的处理能力。该MCU能够支持多种低功耗模式,如HALT、STOP和SNOOZE模式,从而大大降低能耗,特别适合电池供电的应用。此外,其高度集成的设计减少了外部组件的使用,简化了设计流程,降低了成本。
    在处理能力方面,RL78 CPU核心具备CISC架构,通过高效的流水线操作可以实现高速处理。多通道定时器和各种通信接口使其非常适合用于需要实时控制和数据通信的应用场合。集成的闪存和数据闪存则提供了足够的存储空间,支持复杂算法的运行和数据的快速读写。

    应用案例和使用建议


    应用案例
    RL78/G14 在智能电表、智能家居设备、工业控制系统等多个领域的应用案例中表现优异。例如,在智能电表中,它可以用于实时监测电力消耗,并通过I2C接口与外部设备进行数据通信。在工业控制系统中,该MCU能够实现精确的时间同步和复杂的控制逻辑,提升系统的整体效率。
    使用建议
    为了充分发挥RL78/G14的潜力,建议开发者:
    - 在选择封装和引脚数量时,根据具体的应用需求进行合理选择。
    - 利用其丰富的通信接口,确保与外围设备的高效通信。
    - 充分利用其低功耗特性,对系统进行功耗优化,提高电池使用寿命。
    - 合理配置时钟源,以实现最佳性能和最低功耗之间的平衡。

    兼容性和支持


    RL78/G14 具备广泛的兼容性,可与其他电子元器件或设备无缝连接。瑞萨电子为其提供了全面的技术支持和服务,包括开发工具、参考设计、文档资料和技术培训等,帮助用户快速上手并解决可能遇到的问题。

    常见问题与解决方案


    常见问题
    1. 问题:如何正确设置时钟源?
    解决方案:请参考数据手册中的时钟源设置部分,根据实际需求选择合适的时钟频率。

    2. 问题:数据闪存能否被多次重写?
    解决方案:是的,数据闪存可以支持多达1,000,000次重写,但需要注意电压范围限制在1.8V至5.5V之间。
    3. 问题:如何优化低功耗模式下的性能?
    解决方案:可以通过合理配置时钟和减少不必要的外设唤醒来进一步优化低功耗模式下的性能。

    总结和推荐


    RL78/G14 微控制器以其卓越的低功耗性能和丰富的功能集,为各类应用场景提供了可靠的解决方案。无论是消费电子产品还是工业控制设备,RL78/G14都能提供出色的性能和灵活性。瑞萨电子提供的强大技术支持和全面的服务保障,使得该MCU成为开发者的理想选择。因此,强烈推荐使用RL78/G14进行新项目的设计和开发。

R5F104EHANA#U0参数

参数
RAM大小 20KB
最大工作供电电压 5.5V
程序存储器大小 192KB
最大时钟频率 32MHz
速度 32MHz
I/O数量 28
内核数 -
最小工作供电电压 1.6V
电压-电源(Vcc/Vdd) 1.6V~5.5V
数据转换器 A/D 9x8/10b,D/A 2x8b
外设 DMA,LVD,POR,PWM,WDT
数据总线宽度 16bit
程序存储器类型 FLASH
振荡器类型 内部
接口类型 CSI,I2C,LINbus,UART,USART
EEPROM大小 8 x 8
核心处理器 RL78
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 散装,托盘

R5F104EHANA#U0厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F104EHANA#U0数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F104EHANA#U0 R5F104EHANA#U0数据手册

R5F104EHANA#U0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9382 ¥ 56.205
25+ $ 6.6515 ¥ 55.236
50+ $ 6.3648 ¥ 54.2669
100+ $ 6.2501 ¥ 53.7824
300+ $ 6.1928 ¥ 53.2979
500+ $ 6.1354 ¥ 52.8134
1000+ $ 5.9634 ¥ 50.3907
5000+ $ 5.9634 ¥ 50.3907
库存: 9373
起订量: 18 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.2
