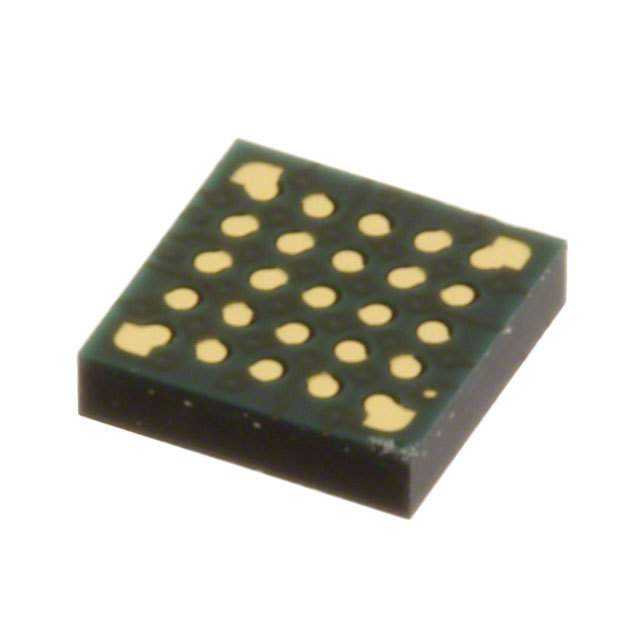

R5F1008AALA#W0

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 2KB FLASH 16KB DMA,LVD,POR,PWM,WDT 内部 15 1.6V 5.5V 32MHz CSI,I2C,LINbus,UART,USART 4KB A/D 6x8/10b 16bit RL78 WFLGA-25
供应商型号: Q-R5F1008AALA#W0
供应商: 期货订购
标准整包数: 2000
RENESAS ELECTRONICS 微控制器(MCU) R5F1008AALA#W0

R5F1008AALA#W0概述


    产品简介


    RL78/G13 Renesas MCU
    RL78/G13是一款由Renesas公司生产的低功耗微控制器(MCU),专为通用应用设计。它采用先进的低功耗技术,在休眠模式下仅消耗66μA/MHz的电流,且在实时时钟(RTC)+低压检测器(LVD)模式下可以降至0.57μA。该芯片支持电压范围1.6至5.5伏特,具备从高性能到超低速多种时钟操作模式,并提供了丰富的外设接口和存储容量,适用于各种消费和工业应用。

    技术参数


    - 电压范围:1.6 V 至 5.5 V
    - 核心处理器:RL78 CPU,具有CISC架构和3级流水线,最小指令执行时间为0.03125μs至30.5μs,具体取决于时钟频率
    - 代码闪存:16 KB 至 512 KB,每个块大小为1 KB
    - 数据闪存:4 KB 至 8 KB
    - 片上振荡器:最高32 MHz,精度为±1.0%
    - 工作温度范围:
    - 消费应用:-40°C 至 +85°C
    - 工业应用:-40°C 至 +105°C
    - 性能:32 MHz 下可达41 DMIPS
    - 电源管理:内置上电复位电路(POR)、低压检测电路(LVD)
    - 定时器:16位定时器最多16通道,12位间隔定时器1通道,RTC 1通道,看门狗定时器1通道
    - ADC转换器:8/10位分辨率,最多26个模拟输入通道
    - 串行接口:CSI、UART、I2C通信
    - GPIO:16至120通道,支持不同潜在接口

    产品特点和优势


    RL78/G13 MCU通过其出色的低功耗技术和广泛的内置功能在众多MCU中脱颖而出。它的关键优势包括:
    - 低功耗:具备出色的能量管理能力,适用于需要长时间运行且能耗敏感的应用。
    - 多样的时钟选择:支持多种时钟频率选项,可满足不同性能需求。
    - 多功能外设:丰富的定时器、ADC转换器和串行接口使得系统设计更为灵活。
    - 安全性高:内置的安全功能如代码保护机制、数据闪存防篡改等,确保系统的安全稳定运行。

    应用案例和使用建议


    应用案例:
    RL78/G13广泛应用于智能家居、智能电网、物联网(IoT)设备等领域,特别是对于那些对功耗有严格要求的应用场景。例如,它被用于可穿戴设备的心率监测模块中,利用其低功耗特性提供长达数周的电池寿命。
    使用建议:
    - 节能设计:充分利用RL78/G13的低功耗模式,比如HALT、STOP和SNOOZE模式,以延长系统的工作时间。
    - 软件优化:合理配置定时器和中断,避免不必要的资源消耗,提高系统效率。
    - 外围设备配置:根据具体应用选择合适的外设配置,确保数据处理能力和稳定性。

    兼容性和支持


    RL78/G13系列MCU提供了良好的兼容性,能够与其他标准电子组件和系统无缝对接。Renesas公司提供了详细的文档和技术支持,包括开发工具链和软件库,帮助用户快速开发和调试项目。

    常见问题与解决方案


    - Q: 如何进行自编程?
    - A: 使用内部调试功能和引导交换功能实现代码的重写和更新。
    - Q: 如何设置工作温度范围?
    - A: 根据应用选择相应的型号,确保工作温度在规定的范围内。
    - Q: 数据闪存在重写过程中需要注意什么?
    - A: 数据闪存有100万次的重写次数限制,操作时应避免频繁重写。

    总结和推荐


    综上所述,RL78/G13 MCU凭借其低功耗、高性能和广泛的功能集,非常适合用于需要复杂计算和低功耗的应用场景。无论是开发新型电子产品还是升级现有系统,这款MCU都是理想的选择。强烈推荐使用RL78/G13 MCU进行设计和开发,它将为您带来显著的技术优势和市场竞争力。

R5F1008AALA#W0参数

参数
接口类型 CSI,I2C,LINbus,UART,USART
最大工作供电电压 5.5V
振荡器类型 内部
RAM大小 2KB
外设 DMA,LVD,POR,PWM,WDT
程序存储器大小 16KB
核心处理器 RL78
EEPROM大小 4KB
内核数 -
程序存储器类型 FLASH
数据总线宽度 16bit
速度 32MHz
数据转换器 A/D 6x8/10b
最大时钟频率 32MHz
最小工作供电电压 1.6V
I/O数量 15
电压-电源(Vcc/Vdd) 1.6V~5.5V
通用封装 WFLGA-25
应用等级 工业级
零件状态 在售

R5F1008AALA#W0厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F1008AALA#W0数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F1008AALA#W0 R5F1008AALA#W0数据手册

R5F1008AALA#W0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 1.353 ¥ 11.2976
4000+ $ 1.353 ¥ 11.2976
6000+ $ 1.353 ¥ 11.2976
库存: 10000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 22595.2
