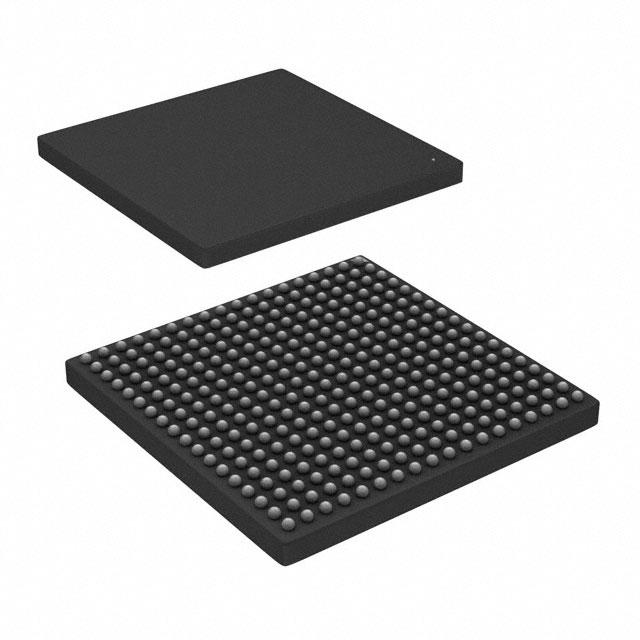

UPD60510BF1-HN4-M1-A

产品分类: 微控制器(MCU)
产品描述: 900mV~3.6V 100MHz 512KB ROM DMA,WDT 内部 96 CANbus,CSI,Ethernet,I2C,UART,USART 32bit ARM® Cortex®-M3 BGA-324
供应商型号: CSJ-ST50818928
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) UPD60510BF1-HN4-M1-A

UPD60510BF1-HN4-M1-A概述


    产品简介


    R-IN32M3 系列 LSI for Industrial Ethernet
    产品类型: R-IN32M3 系列是一系列大型集成电路(LSI),专门用于工业以太网应用。它集成了高性能处理器和多种通信接口,旨在提升工业自动化系统的响应速度、效率和灵活性。
    主要功能:
    - 高速、实时、确定性响应
    - 低功耗
    - 集成 Arm® Cortex®-M3 核心
    - 内置实时操作系统加速器
    - 支持μITRON 版本 4.0
    - 多个定时器、串行接口和通用输入输出(GPIO)
    应用领域:
    - 工业自动化
    - 机器人控制
    - 数控机床
    - 智能交通系统
    - 制造执行系统(MES)

    技术参数


    关键规格:
    - CPU核心:Arm Cortex-M3 32位RISC CPU
    - 运行频率:100 MHz
    - 指令集:Thumb®-2 指令 Armv7-M架构
    - 指令RAM:768 Kbytes(带ECC)
    - 数据RAM:512 Kbytes(带ECC)
    - 缓冲RAM:64 Kbytes(带ECC)
    - 内部系统总线:32位系统总线(100 MHz),128位通信总线(100 MHz)
    - DMA通道:4个+1个(用于实时端口)
    电气特性:
    - 工作电压:I/O: VDD33 = 3.3±0.3 V;内部电路: VDD10 = 1.0±0.1 V
    - 内部PHY电源:VDD15 = 1.5±0.15 V
    工作环境:
    - 存储温度范围:-40°C ~ +85°C
    - 工作温度范围:-40°C ~ +85°C

    产品特点和优势


    特点:
    - 高实时性:具备高速实时响应能力,支持低延迟、低抖动。
    - 低功耗:设计注重节能,适合对能耗有严格要求的应用。
    - 灵活性:集成 Arm Cortex-M3 核心,提供高度可编程性。
    - 多功能集成:内置实时操作系统加速器,集成多种网络接口和外设,减少了外部硬件需求。
    - 可靠性和安全性:通过内置看门狗定时器提高可靠性,支持 NMI 和复位模式。
    优势:
    - 卓越的实时性能:满足现代工业自动化所需的高速响应需求。
    - 成本效益:通过减少外部组件实现成本节约。
    - 广泛的接口支持:丰富的接口支持,便于与不同设备和标准对接。

    应用案例和使用建议


    应用案例:
    - 工业自动化:在数控机床和机器人控制系统中实现高效的数据处理和通信。
    - 智能交通系统:用于交通信号控制和车辆通信系统。
    - 制造执行系统:支持 MES 系统,提高生产效率和灵活性。
    使用建议:
    - 在部署前确保与系统的其他部分正确配对,特别是在时钟同步和电源管理方面。
    - 充分利用其多任务处理能力,优化任务调度以获得最佳性能。
    - 注意配置合适的中断处理机制,以应对可能的实时事件。

    兼容性和支持


    兼容性:
    - R-IN32M3-EC 型号支持 EtherCAT Slave 控制器。
    - R-IN32M3-CL 型号支持 CC-Link IE Field(智能设备站)。
    支持:
    - 官方提供详细的技术文档和支持资源,包括用户手册、应用指南和技术论坛。
    - 联系销售人员获取更多关于 CC-Link 的细节。

    常见问题与解决方案


    常见问题及解决方法:
    1. 启动问题:
    - 确认启动模式设置正确,检查引导模式引脚(BOOT1 和 BOOT0)状态。

    2. 内存访问问题:
    - 确认内存映射设置正确,查看用户手册了解详细的内存访问规则。
    3. 通信故障:
    - 检查物理层连接是否正常,确保 PHY 设置无误。

    总结和推荐


    总结:
    R-IN32M3 系列是面向工业以太网应用的高性能解决方案。其高实时性、低功耗和丰富的功能使其成为工业自动化领域的理想选择。
    推荐:
    强烈推荐使用 R-IN32M3 系列 LSI,特别是对于需要高实时性、灵活配置和低功耗的应用场合。同时,用户应仔细阅读相关文档并遵循制造商的建议,以充分利用其潜力。

UPD60510BF1-HN4-M1-A参数

参数
速度 100MHz
程序存储器大小 -
电压-电源(Vcc/Vdd) 900mV~3.6V
数据转换器 -
EEPROM大小 -
最小工作供电电压 -
内核数 -
最大时钟频率 -
核心处理器 ARM® Cortex®-M3
最大工作供电电压 -
RAM大小 512KB
接口类型 CANbus,CSI,Ethernet,I2C,UART,USART
外设 DMA,WDT
振荡器类型 内部
数据总线宽度 32bit
I/O数量 96
程序存储器类型 ROM
通用封装 BGA-324
零件状态 在售
包装方式 托盘
