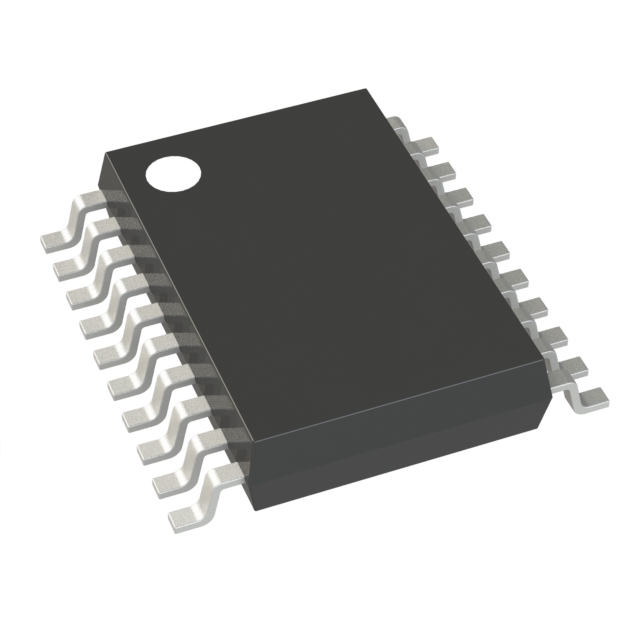

R5F10269GSP#35

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 24MHz 1KB FLASH 12KB DMA,LVD,POR,PWM,WDT 内部 14 CSI,I2C,UART,USART 2 x 8 A/D 11x8/10b 16bit RL78 LSSOP-20 贴片安装
供应商型号: 968-R5F10269GSP#35
供应商: Mouser
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F10269GSP#35

R5F10269GSP#35概述


    产品简介


    RL78/G12 是瑞萨电子推出的低功耗通用微控制器(MCU),广泛适用于消费类和工业类应用。它提供单电源电压操作,范围为1.8V至5.5V,并具备多种低功耗模式,如HALT、STOP和SNOOZE模式。RL78/G12系列微控制器采用了RL78 CPU核心,具有CISC架构及3级流水线,可以实现高速(0.04167 μs)到超低速(1 μs)的指令执行速度调整。

    技术参数


    主要技术规格
    - 供电电压范围:1.8V至5.5V
    - 工作温度范围:
    - 消费级:-40°C 至 +85°C
    - 工业级:-40°C 至 +85°C(TA)
    - 高温工业级:-40°C 至 +105°C(TG)
    存储器容量
    - 代码闪存:2 KB 至 16 KB
    - 数据闪存:2 KB
    - RAM:256 B 至 2 KB
    性能指标
    - 最高时钟频率:24 MHz
    - 处理器速度:高达31 DMIPS
    - 低功耗模式电流消耗:63 μA/MHz
    通信接口
    - SPI接口:1 至 3 通道
    - UART接口:1 至 3 通道
    - I2C接口:1 通道
    - Simplified I2C:0 至 3 通道
    外设功能
    - 定时器:16位定时器(4至8通道)、12位间隔定时器(1通道)、看门狗定时器(1通道)
    - 模数转换器:8/10位分辨率,1.45V内部参考电压,带温度传感器(8至11通道)
    - DMA控制:2通道
    - 模拟输入:18至26通道
    - 中断控制:多个外部中断通道
    - I/O端口:N沟道开漏I/O(可承受6V电压)2个,其他端口根据引脚不同而异

    产品特点和优势


    RL78/G12 系列微控制器在低功耗方面表现尤为突出,能够满足广泛的低功耗应用需求。它具有高速时钟频率和高达31 DMIPS的处理能力,同时具备丰富的外围接口,支持多种通信协议。产品还内置了数据闪存和多种安全功能,增强了系统的稳定性和可靠性。此外,其灵活的引脚配置使得用户可以根据具体需求进行定制化设计,提高系统的灵活性和扩展性。

    应用案例和使用建议


    应用场景
    - 智能家电:用于冰箱、洗衣机等设备的控制系统,通过集成的数据闪存和低功耗模式,确保设备长时间运行而不会过热。
    - 工业自动化:适用于工业设备的监控系统,利用其丰富的定时器和A/D转换功能,实现精确的数据采集和控制。
    - 便携式医疗设备:通过低功耗模式,延长电池寿命,适用于便携式血压计、血糖仪等设备。
    使用建议
    - 优化低功耗:在设计时选择合适的低功耗模式,如HALT、STOP模式,以减少功耗。
    - 数据管理:充分利用数据闪存,合理规划数据存储策略,避免频繁擦写导致的性能下降。
    - 通信配置:根据具体应用场景选择适合的通信接口,例如简化I2C用于成本敏感的应用,标准I2C用于需要更高可靠性的场合。

    兼容性和支持


    兼容性
    - 与其他设备兼容:RL78/G12 系列微控制器支持多种标准通信协议,易于与其他电子元件和设备集成。
    - 开发工具:瑞萨提供了相应的开发套件和编程工具,方便用户进行快速原型设计和开发。
    支持
    - 技术支持:瑞萨提供了详尽的技术文档和支持服务,帮助用户解决开发过程中的各种问题。
    - 软件库:瑞萨提供了多种软件库,简化开发流程,提高开发效率。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:程序执行过程中突然停机
    - 解决方案:检查电源电压是否正常,确保外部中断未被意外触发,查看是否有未处理的异常情况。
    - 问题:数据闪存无法正常读写
    - 解决方案:检查数据闪存的电压设置是否正确,确认库文件的使用是否符合规范,必要时参考相关文档。
    - 问题:定时器无法正常计时
    - 解决方案:确认定时器的配置是否正确,重新检查时钟源是否稳定,适当调整时钟分频参数。

    总结和推荐


    RL78/G12 系列微控制器凭借其卓越的低功耗特性、丰富的外设接口和稳定的系统性能,成为众多应用领域的理想选择。无论是智能家居、工业自动化还是医疗设备,都能发挥出色的表现。对于追求高效能、低功耗且具有高度定制化需求的开发者来说,RL78/G12 是非常值得推荐的MCU产品。通过充分理解和利用其强大的功能和灵活的设计,可以大大提高系统的整体性能和用户体验。

R5F10269GSP#35参数

参数
振荡器类型 内部
最小工作供电电压 -
速度 24MHz
I/O数量 14
EEPROM大小 2 x 8
内核数 -
最大工作供电电压 -
RAM大小 1KB
接口类型 CSI,I2C,UART,USART
数据转换器 A/D 11x8/10b
数据总线宽度 16bit
最大时钟频率 -
外设 DMA,LVD,POR,PWM,WDT
程序存储器类型 FLASH
核心处理器 RL78
电压-电源(Vcc/Vdd) 1.8V~5.5V
程序存储器大小 12KB
通用封装 LSSOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
