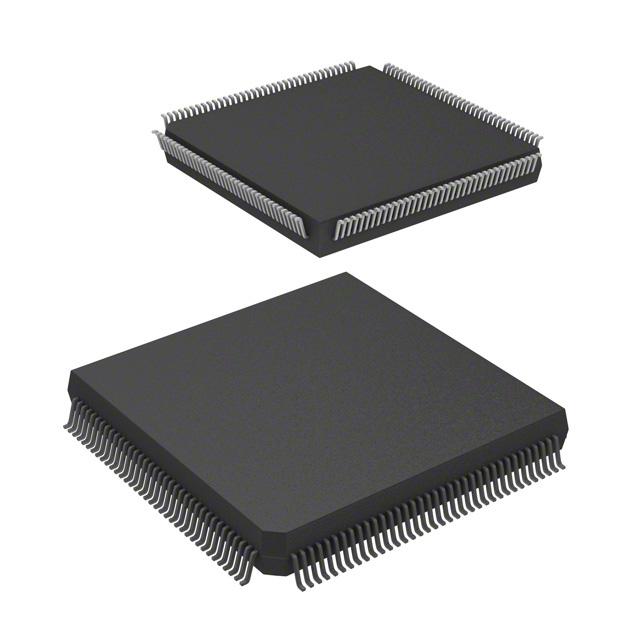

HD64F7045FI28V

产品分类: 微控制器(MCU)
产品描述: 4.5V~5.5V 28.7MHz 4KB FLASH 256KB DMA,POR,PWM,WDT 内部 98 1 4.5V 5.5V 28.7MHz EBI,EMI,SCI A/D 8x10b 32bit SH-2 QFP 贴片安装 20mm*20mm*1.4mm
供应商型号: HD64F7045FI28V-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) HD64F7045FI28V

HD64F7045FI28V概述

    Renesas Electronics SH7040 Series 32-Bit RISC Microcomputer

    1. 产品简介


    Renesas Electronics SH7040系列是一系列高性能、高功能的32位RISC微处理器,集成了Renesas Technology原创的RISC CPU核心及系统配置所需的外围功能。此系列产品特别适用于实时控制、高性能计算等领域。该系列包括SH7040, SH7041, SH7042, SH7043, SH7044, SH7045等型号。

    2. 技术参数


    基本规格:
    - CPU内核: SH-2(32位RISC)
    - 内部总线宽度: 16位/32位
    - 最大时钟频率: 28 MHz / 16 MHz
    - 工作温度范围: -20°C 至 75°C
    - 电源电压: 5V / 3.3V
    - 内存容量:
    - SH7040A: 64kB
    - SH7042: 128kB
    - SH7044: 256kB
    - SH7043: 128kB
    - SH7045: 256kB
    - SH7041: 64kB
    - 模数转换精度: ±4LSB(中速)/ ±15LSB(高速)
    - 封装: QFP2020-112, QFP2020-144, TQFP1414-120, QFP2020-112Cu, QFP2020-144Cu
    存储类型:
    - 掩膜ROM
    - PROM
    - 闪存

    3. 产品特点和优势


    SH7040系列具备一系列独特功能,包括:
    - 高效的指令执行速度: 大多数指令可以在一个时钟周期内执行,极大地提高了指令执行效率。
    - 32位内部总线架构: 增强了数据处理能力。
    - 内置缓存: 改善了外部内存访问时的CPU性能。
    - 丰富外围接口: 包括大容量ROM/RAM、定时器、串行通信接口、ADC、中断控制器和I/O端口等。
    - 编程灵活性: 闪存版本可以通过硬件编程器或软件进行编程和擦除。
    - 宽泛的工作条件: 可以在广泛的电压和温度范围内稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 工业机器人: 实现精密控制和高效运算。
    - 交通控制系统: 用于智能交通信号灯管理和车辆监控。
    - 医疗设备: 高质量版本可用于非生命支持医疗设备如手术器械。
    使用建议:
    - 实时控制: 在实时控制系统中,要确保及时响应和精确度,需特别注意系统的稳定性和安全性设计。
    - 环境适应性: 在不同环境条件下使用时,要考虑温度变化对性能的影响,选择合适的工作温度范围。

    5. 兼容性和支持


    - 兼容性: 与其他标准外设兼容,支持多种编程语言和开发工具。
    - 技术支持: Renesas Electronics提供全面的技术支持和咨询服务,涵盖产品选型、测试验证等方面。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统无法启动 | 检查电源连接,确认电压设置正确 |
    | 数据传输不稳定 | 检查数据线连接,避免接触不良或干扰源 |
    | 温度超出正常范围 | 使用散热措施,如风扇或散热片 |

    7. 总结和推荐


    综上所述,Renesas Electronics SH7040系列提供了卓越的性能和丰富的功能,非常适合需要高性能和高可靠性的应用场合。无论是工业自动化、交通管理还是医疗设备等领域,SH7040系列都能提供可靠的支持。建议用户在采购前详细咨询销售代表,获取最新的产品信息和应用指导。
    推荐指数:★★★★☆
    此文档由Renesas Electronics Corporation发布,所有信息可能随时更新,详情请访问官方网站或联系客服。

HD64F7045FI28V参数

参数
RAM大小 4KB
振荡器类型 内部
程序存储器类型 FLASH
速度 28.7MHz
核心处理器 SH-2
数据总线宽度 32bit
电压-电源(Vcc/Vdd) 4.5V~5.5V
接口类型 EBI,EMI,SCI
程序存储器大小 256KB
最小工作供电电压 4.5V
内核数 1
EEPROM大小 -
最大工作供电电压 5.5V
外设 DMA,POR,PWM,WDT
最大时钟频率 28.7MHz
I/O数量 98
数据转换器 A/D 8x10b
长*宽*高 20mm*20mm*1.4mm
通用封装 QFP
安装方式 贴片安装
零件状态 停产
包装方式 托盘

HD64F7045FI28V厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

HD64F7045FI28V数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS HD64F7045FI28V HD64F7045FI28V数据手册

HD64F7045FI28V封装设计

查看详情并下载
Symbol
Footprint
3D Model
