首页  >  产品百科  >  UPD78F1003GB-GAF-AX

UPD78F1003GB-GAF-AX

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 3KB FLASH 64KB DMA,LVD,POR,PWM,WDT 内部 33 3-Wire SIO,I2C,LINbus,UART,USART A/D 10x10b 16bit 78K/0R 44LQFP 贴片安装
供应商型号: 968-PD78F1003GBGAFAX
供应商: Mouser
标准整包数: 1

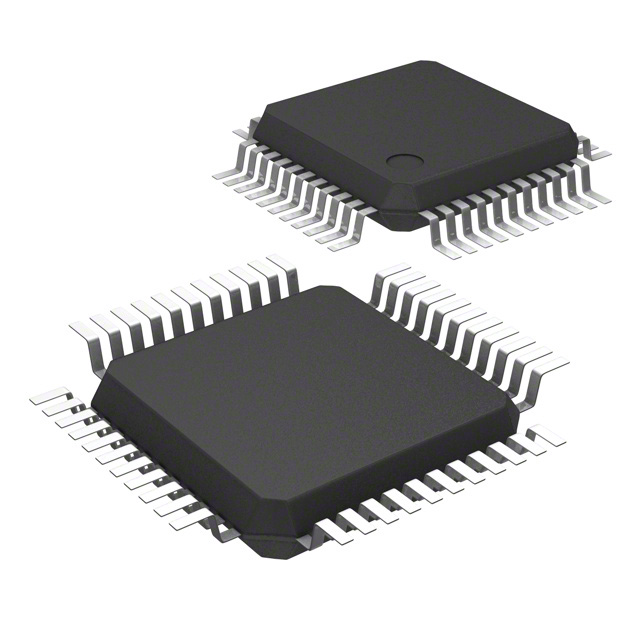

RENESAS ELECTRONICS 微控制器(MCU) UPD78F1003GB-GAF-AX

UPD78F1003GB-GAF-AX概述

    # 电子元器件产品技术手册:Renesas 78K0R/Kx3-L 系列微控制器

    产品简介


    基本介绍
    Renesas 78K0R/Kx3-L 系列是高度集成的 16 位单片机(MCU),适用于各种工业控制、嵌入式系统和消费电子应用。该系列微控制器采用了高性能的 CPU 内核,提供丰富的外设功能,适合需要高可靠性和低功耗的应用场景。
    主要功能
    - 高性能 16 位 RISC 架构,运行频率高达 20MHz。
    - 内置 Flash 存储器,容量范围从 16KB 到 64KB。
    - 多通道 ADC 和 PWM 模块,支持模拟信号处理和电机控制。
    - 丰富的通信接口:UART、SPI、I²C 等。
    - 集成看门狗定时器和电源监控功能。
    应用领域
    - 工业自动化设备
    - 家用电器控制板
    - 医疗设备(高可靠性要求)
    - 汽车电子系统(特定型号)

    技术参数


    | 参数类别 | 描述 |

    | 工作电压范围 | 3.0V 至 5.5V |
    | 工作温度范围 | -40°C 至 +85°C |
    | 最大时钟频率 | 20MHz |
    | 内部振荡器 | 用于替代外部晶振 |
    | Flash 存储容量 | 16KB~64KB |
    | SRAM 容量 | 1KB~4KB |
    | 外设接口 | UART、SPI、I²C、ADC、PWM、Timer、Watchdog |
    | 封装类型 | QFP(44 引脚至 64 引脚) |

    产品特点和优势


    特点
    1. 低功耗设计:支持多种节能模式,有效延长电池寿命。
    2. 高集成度:集成了多种外设模块,减少外围电路设计复杂性。
    3. 快速启动:内置看门狗和电源监控功能,确保系统稳定运行。
    4. 灵活性强:支持多路输入输出引脚复用,适应不同应用场景。
    优势
    - 高性能与低成本结合:性价比高,适合大规模生产。
    - 广泛支持:丰富的开发工具链支持,便于快速开发和调试。
    - 可靠性高:通过严格的可靠性测试,适合严苛的工作环境。

    应用案例和使用建议


    典型应用场景
    1. 家用电器:如冰箱、空调的控制面板,利用其低功耗特性和丰富的接口实现精准控制。
    2. 工业设备:例如机器人控制系统,利用其高精度 ADC 和实时处理能力。
    3. 医疗设备:如血压计或血糖仪,要求高精度和稳定性。
    使用建议
    - 在选择封装时,根据 PCB 设计的空间需求选择合适的引脚数量。
    - 合理分配 Flash 和 SRAM 的资源,避免因内存不足导致性能下降。
    - 使用内部振荡器时,注意调整容值以获得稳定的时钟信号。

    兼容性和支持


    兼容性
    Renesas 78K0R/Kx3-L 系列支持多种开发工具和软件库,与其他主流芯片供应商的产品具有良好的互操作性。
    支持服务
    - 官方技术支持热线:随时解答客户疑问。
    - 在线文档和教程:帮助用户快速上手。
    - 开发工具:提供全面的调试器和仿真器支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 微控制器无法正常启动 | 检查电源电压是否符合要求 |
    | ADC 测量结果偏差较大 | 校准 ADC 参考电压,重新配置滤波电容 |
    | Flash 存储器写入失败 | 检查存储器擦除命令是否正确执行 |

    总结和推荐


    综合评估
    Renesas 78K0R/Kx3-L 系列微控制器凭借其强大的性能、丰富的外设和高可靠性,在多个行业中展现出卓越的应用价值。特别是对于需要高精度控制和低功耗设计的项目,该系列产品是理想的选择。
    推荐结论
    强烈推荐使用 Renesas 78K0R/Kx3-L 系列微控制器。其广泛的适用性和优秀的技术支持使其成为市场上极具竞争力的产品之一。

UPD78F1003GB-GAF-AX参数

参数
速度 20MHz
电压-电源(Vcc/Vdd) 1.8V~5.5V
最大工作供电电压 -
内核数 -
程序存储器大小 64KB
EEPROM大小 -
接口类型 3-Wire SIO,I2C,LINbus,UART,USART
RAM大小 3KB
最大时钟频率 -
外设 DMA,LVD,POR,PWM,WDT
数据总线宽度 16bit
核心处理器 78K/0R
程序存储器类型 FLASH
最小工作供电电压 -
振荡器类型 内部
I/O数量 33
数据转换器 A/D 10x10b
通用封装 44LQFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

UPD78F1003GB-GAF-AX厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPD78F1003GB-GAF-AX数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS UPD78F1003GB-GAF-AX UPD78F1003GB-GAF-AX数据手册

UPD78F1003GB-GAF-AX封装设计

查看详情并下载
Symbol
Footprint
3D Model
