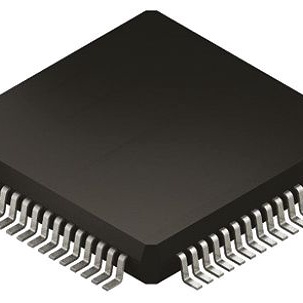

R5F101LCAFA#30

产品分类: 微控制器(MCU)
产品描述: Renesas Electronics RL78/G13系列单片机, RL78内核, 64针, LFQFP封装, 0CAN通道
供应商型号: CSJ-ST49071569
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 微控制器(MCU) R5F101LCAFA#30

R5F101LCAFA#30概述


    产品简介


    RL78/G13 微控制器
    RL78/G13 是由瑞萨电子(Renesas)推出的通用微控制器,具有超低功耗的特点。其核心特性包括单电源电压范围在1.6到5.5伏之间,支持多种运行模式如待机模式(HALT)、停止模式(STOP)和打盹模式(SNOOZE),并具备多种接口如UART、I2C和SPI等。该系列芯片适用于消费类和工业类应用,并提供了丰富的内置资源,包括定时器、模拟输入、PWM输出等。其主要功能是为需要高性能和低功耗的嵌入式系统提供支持。

    技术参数


    核心参数:
    - 单电源电压范围:1.6V至5.5V
    - 操作模式:待机(HALT)、停止(STOP)和打盹(SNOOZE)模式
    - 代码闪存容量:16KB至512KB
    - 数据闪存容量:4KB至8KB
    - 内部RAM容量:2KB至32KB
    - 系统时钟频率:1MHz至32MHz
    时钟和振荡器:
    - 高速内部振荡器:1MHz至32MHz
    - 低速内部振荡器:15kHz(典型值)
    存储器相关:
    - 代码闪存:可提供16KB至512KB的代码存储空间
    - 数据闪存:可提供4KB至8KB的数据存储空间
    其他关键参数:
    - 最小指令执行时间:在32MHz时为0.03125μs
    - 数字输入电压:符合CMOS标准
    - 输出电流:高电平最大40mA,低电平最大20mA
    - 工作温度范围:消费级(-40℃至+85℃),工业级(-40℃至+105℃)

    产品特点和优势


    1. 超低功耗设计:支持多种低功耗模式,能够在不同工作状态下实现最低功耗。
    2. 丰富的外设:集成了多个串行通信接口(包括UART、SPI、I2C等),以及定时器、A/D转换器、比较器等。
    3. 灵活的内存配置:支持大容量的代码闪存和少量数据闪存,满足不同类型应用的需求。
    4. 广泛的温度适应性:涵盖消费和工业两种应用环境,适应更广的工作温度范围。

    应用案例和使用建议


    应用案例:
    RL78/G13系列广泛应用于智能家电、物联网设备、计量仪表等领域,例如作为智能家居的控制中心,实现对各种家用电器的集中管理和远程控制。
    使用建议:
    - 在使用过程中应注意避免静电放电(ESD),以保护敏感的CMOS电路。
    - 设计时要合理规划未使用的引脚,避免因噪声干扰而导致的误触发现象。
    - 注意电源信号的波形稳定,防止因瞬态波动引发的系统异常。

    兼容性和支持


    RL78/G13系列微控制器支持多种封装形式,包括HWQFN、LQFP、LSSOP等,以满足不同设计需求。瑞萨电子为该系列提供了全面的技术文档和支持服务,确保客户能够高效地进行产品开发和应用部署。

    常见问题与解决方案


    1. 问:如何正确连接电源引脚?
    - 解决方案:必须确保电源电压在1.6V至5.5V范围内,并且将REGC引脚通过0.47至1μF的电容接地。

    2. 问:如何处理静电放电问题?
    - 解决方案:建议采用防静电包装袋存放芯片,并确保测试设备和操作台均接地。在处理芯片时,务必佩戴防静电手环。
    3. 问:如何正确设置时钟源?
    - 解决方案:请参照用户手册中的相关章节,按照推荐的步骤配置系统时钟源。
    总结与推荐
    总体而言,RL78/G13微控制器凭借其出色的低功耗特性和丰富的功能模块,非常适合作为众多低功耗应用场景的首选。无论是在消费电子还是工业自动化领域,RL78/G13都展现了强大的竞争优势。对于寻求高性能与低功耗兼备解决方案的工程师来说,它是一个值得推荐的选择。然而,使用过程中需要特别注意电源管理、信号完整性以及防静电措施,以确保系统的稳定性和可靠性。

R5F101LCAFA#30参数

参数
最小工作供电电压 -
速度 32MHz
接口类型 CSI,I2C,LINbus,UART,USART
核心处理器 RL78
I/O数量 48
数据总线宽度 16bit
内核数 -
RAM大小 2KB
EEPROM大小 -
外设 DMA,LVD,POR,PWM,WDT
程序存储器大小 32KB
最大工作供电电压 -
数据转换器 -
电压-电源(Vcc/Vdd) 1.6V~5.5V
最大时钟频率 -
程序存储器类型 FLASH
振荡器类型 内部
通用封装 LFQFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
