R5F1006AASP#X0

产品分类: 微控制器(MCU)
产品描述: 1.6V~5.5V 32MHz 2KB FLASH 16KB DMA,LVD,POR,PWM,WDT 内部 13 1.6V 5.5V 32MHz CSI,I2C,LINbus,UART,USART 4 x 8 A/D 6x8/10b 16bit RL78 LSSOP-20 贴片安装,黏合安装 6.65mm*6.1mm*1.2mm
供应商型号: R5F1006AASP#X0
供应商: 国内现货
标准整包数: 1

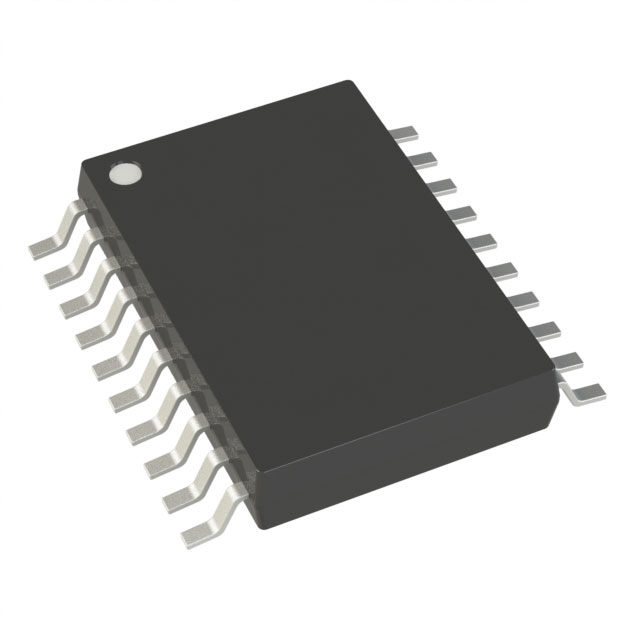

RENESAS ELECTRONICS 微控制器(MCU) R5F1006AASP#X0

R5F1006AASP#X0概述

    RL78/G13 Renesas MCU 技术手册概述

    1. 产品简介


    RL78/G13 是一款由瑞萨电子公司设计的微控制器(MCU),专为广泛的应用场景而开发,如消费类和工业类电子产品。它采用RL78内核,具有超低功耗的特点,适合于需要长时间运行且功耗较低的应用场合。该MCU系列提供多种闪存容量选项(从16KB到512KB),适用于不同的应用场景需求。

    2. 技术参数


    RL78/G13的主要技术参数如下:
    - 工作电压:单电源供电,电压范围1.6V至5.5V
    - 核心架构:RL78 CPU核心,CISC架构,支持3级流水线处理
    - 执行速度:从高速(0.03125μs)到超低速(30.5μs)
    - 地址空间:1MB
    - 闪存容量:16KB至512KB
    - RAM容量:2KB至32KB
    - 数据闪存容量:4KB至8KB
    - 高精度内部振荡器:±1.0%(1.8V至5.5V,温度范围-20℃至+85℃)
    - 操作温度范围:工业应用-40℃至+105℃
    - 串行接口:简化版SPI(CSI)、UART/LIN、I2C
    - 定时器:16位定时器8至16通道,12位间隔定时器1通道,实时时钟1通道,看门狗定时器1通道
    - ADC转换器:8/10位分辨率,模拟输入6至26通道

    3. 产品特点和优势


    - 超低功耗:工作电流仅为66μA/MHz,仅需RTC和LVD时电流降至0.57μA
    - 灵活配置:提供多种闪存和RAM容量选项,以适应不同应用需求
    - 高集成度:集成多种接口和功能模块,减少外部组件需求
    - 可靠性:数据闪存可重写高达1,000,000次
    - 广泛适用性:适用于消费和工业应用,覆盖广泛的温度范围

    4. 应用案例和使用建议


    - 智能家电:用于冰箱、空调等家电的控制单元,通过其超低功耗特性实现长期稳定运行
    - 智能家居:作为家庭自动化系统的核心控制部件,例如温控器、安防系统等
    - 工业控制:适用于各种工业控制设备,如电机驱动、传感器信号处理等,支持宽温度范围操作
    使用建议:
    - 为了充分利用其低功耗特性,在设计时应尽可能利用HALT、STOP、SNOOZE模式
    - 在选用外设时,建议优先考虑集成的高精度内部振荡器,以简化系统设计

    5. 兼容性和支持


    - 兼容性:RL78/G13与现有许多嵌入式系统标准兼容,易于集成
    - 支持服务:瑞萨电子提供详尽的技术文档和软件工具,包括集成开发环境(IDE)和调试器

    6. 常见问题与解决方案


    - 问题1:启动失败
    - 解决方案:检查电源电压是否符合要求,确保晶振正确连接
    - 问题2:数据闪存异常
    - 解决方案:确认数据闪存操作次数未超过最大值,重新进行初始化
    - 问题3:串行通信不稳定
    - 解决方案:调整波特率设置,检查线路阻抗匹配情况

    7. 总结和推荐


    RL78/G13是一款极具竞争力的MCU,具备出色的性能、灵活的配置和广泛的适用性。其独特的低功耗特性和丰富功能使其成为众多应用的理想选择。无论是消费类还是工业类产品,RL78/G13都能提供可靠的解决方案。因此,强烈推荐使用这款MCU来满足您的设计需求。

R5F1006AASP#X0参数

参数
电压-电源(Vcc/Vdd) 1.6V~5.5V
数据总线宽度 16bit
最大工作供电电压 5.5V
接口类型 CSI,I2C,LINbus,UART,USART
I/O数量 13
外设 DMA,LVD,POR,PWM,WDT
最大时钟频率 32MHz
最小工作供电电压 1.6V
振荡器类型 内部
RAM大小 2KB
速度 32MHz
EEPROM大小 4 x 8
核心处理器 RL78
程序存储器大小 16KB
内核数 -
程序存储器类型 FLASH
数据转换器 A/D 6x8/10b
长*宽*高 6.65mm*6.1mm*1.2mm
通用封装 LSSOP-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

R5F1006AASP#X0厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R5F1006AASP#X0数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R5F1006AASP#X0 R5F1006AASP#X0数据手册

R5F1006AASP#X0封装设计

查看详情并下载
Symbol
Footprint
3D Model
