首页  >  产品百科  >  UPD78F0503AMCA2-CAB-G

UPD78F0503AMCA2-CAB-G

产品分类: 微控制器(MCU)
产品描述: 1KB FLASH 32KB 23 2.7V 5.5V 20MHz CSI,I2C,UART 8bit 78K0 SOP 贴片安装 1.2mm(高度)
供应商型号: 968-78F0503AMCA2CABG
供应商: Mouser
标准整包数: 1

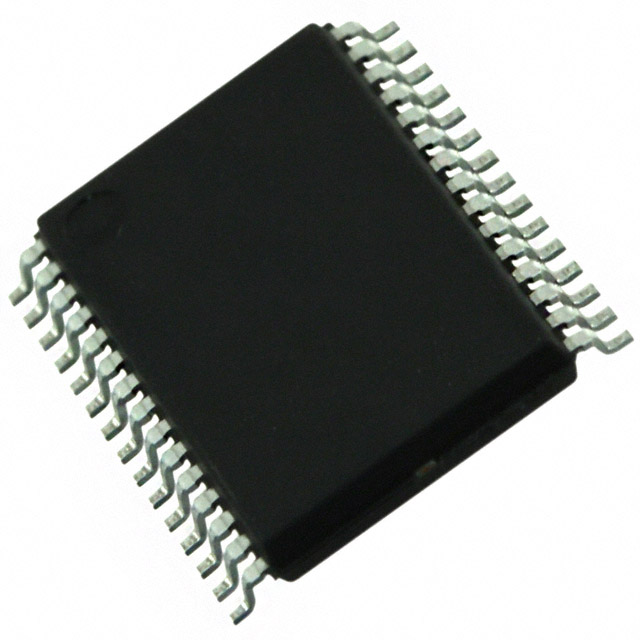

RENESAS ELECTRONICS 微控制器(MCU) UPD78F0503AMCA2-CAB-G

UPD78F0503AMCA2-CAB-G概述


    产品简介


    产品类型:
    8位单芯片微控制器,隶属于Renesas Electronics的78K0/Kx2系列。
    主要功能:
    78K0/Kx2系列微控制器是一种高性能、低功耗的8位微处理器,专为嵌入式应用设计。它具有丰富的外设接口,支持多种通信协议(如UART、SPI、I²C),并且具备强大的闪存存储能力。此外,它支持多种工业标准封装,适用于广泛的电子设备。
    应用领域:
    这些微控制器广泛应用于消费电子、工业控制、家用电器、测试和测量设备等领域。具体应用包括家用空调控制系统、医疗设备、机器人以及各类自动化设备。

    技术参数


    以下是78K0/Kx2系列微控制器的技术规格和性能参数:
    | 参数 | 描述 |

    | 核心架构 | 8位精简指令集(RISC) |
    | 运行频率 | 8MHz至20MHz |
    | 存储容量 | 16KB至64KB闪存,支持多次擦写 |
    | 工作电压范围 | 2.7V至5.5V |
    | 引脚数 | 20、28、44 |
    | 通信接口 | UART、SPI、I²C |
    | ADC通道数 | 8通道 |
    | 定时器/计数器 | 3个16位定时器 |
    | PWM输出 | 4路 |
    | 工作温度范围 | -40°C至85°C |
    | 封装形式 | SOP、QFP、LQFP |

    产品特点和优势


    - 高性能: 高达20MHz的工作频率,支持多种工业标准封装,提供优异的计算能力和响应速度。
    - 灵活存储: 支持多次擦写的闪存技术,满足不同应用的需求。
    - 节能设计: 低功耗模式支持,适合电池供电设备。
    - 多功能集成: 集成了丰富的外设,减少了外围电路的设计复杂度。
    - 高可靠性: 经过严格的质量测试,确保在恶劣环境下稳定运行。

    应用案例和使用建议


    应用案例:
    1. 家用空调系统: 利用其强大的ADC模块和多个定时器,可实现精确的温控和节能模式切换。
    2. 医疗设备: 高精度ADC和快速响应中断机制,适合生命体征监测设备。
    3. 工业自动化: 配合丰富的通信接口,可用于生产线上的实时控制和数据采集。
    使用建议:
    - 在设计电源部分时,需遵循手册中提到的正确电源开关顺序,以避免内部元件损坏。
    - 对于未使用的输入引脚,务必通过上拉或下拉电阻固定,防止噪声干扰导致误触发。
    - 定期检查固件版本并升级,确保获得最新的功能改进和bug修复。

    兼容性和支持


    - 兼容性: 该系列产品与其他标准的8位微控制器高度兼容,便于现有系统的升级或移植。
    - 支持服务: Renesas Electronics提供详尽的文档和技术支持,包括编程工具、开发套件和在线社区论坛。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统初始化失败 | 检查复位信号是否正常;确保电源按正确的顺序开启。 |
    | 外部设备通信不稳定 | 检查通信引脚配置是否正确;降低系统时钟频率。 |
    | 程序无法烧录到闪存中 | 确认编程工具连接无误;检查供电电压是否符合要求。 |

    总结和推荐


    78K0/Kx2系列微控制器以其高性能、低功耗和高可靠性成为嵌入式应用的理想选择。它的多样化的功能和易于集成的特点使其在消费电子、工业控制等领域具有显著的竞争优势。强烈推荐给需要高性能和可靠性的开发人员,尤其是那些追求高效能低功耗的项目。
    总体评价:★★★★★
    推荐使用!

UPD78F0503AMCA2-CAB-G参数

参数
内核数 -
RAM大小 1KB
核心处理器 78K0
振荡器类型 -
数据总线宽度 8bit
程序存储器大小 32KB
最小工作供电电压 2.7V
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) -
外设 -
速度 -
程序存储器类型 FLASH
数据转换器 -
EEPROM大小 -
最大时钟频率 20MHz
I/O数量 23
接口类型 CSI,I2C,UART
长*宽*高 1.2mm(高度)
通用封装 SOP
安装方式 贴片安装
包装方式 托盘

UPD78F0503AMCA2-CAB-G厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

UPD78F0503AMCA2-CAB-G数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS UPD78F0503AMCA2-CAB-G UPD78F0503AMCA2-CAB-G数据手册

UPD78F0503AMCA2-CAB-G封装设计

查看详情并下载
Symbol
Footprint
3D Model
