R9A07G074M04GBG#AC0

产品分类: 微控制器(MCU)
产品描述: Renesas Electronics 瑞萨 微处理器 RZ/T2L系列, ARM Cortex, 196针, FBGA封装
供应商型号: 2686904
供应商: 海外现货
标准整包数: 1

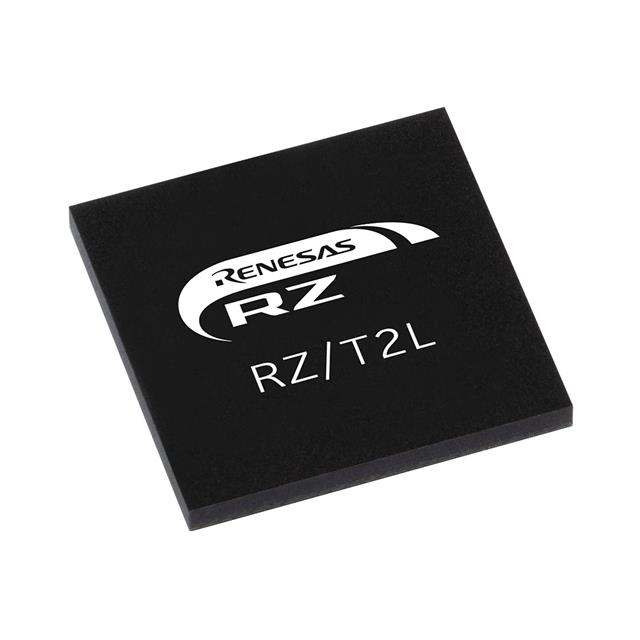

RENESAS ELECTRONICS 微控制器(MCU) R9A07G074M04GBG#AC0

R9A07G074M04GBG#AC0概述

    RZ/T2L Group:高性能32位和64位MPU

    1. 产品简介


    RZ/T2L是瑞萨电子推出的基于Arm架构的高端32位和64位微处理器(MPU)。它集成了高性能Arm Cortex-R52内核和浮点单元(FPU),具备单精度和双精度运算能力。同时,RZ/T2L还配备了多种通信接口和安全功能,使其成为实时控制系统的理想选择。主要应用领域包括工业自动化、电机控制、机器人技术和物联网设备等。

    2. 技术参数


    - 处理器核心: 32位Arm Cortex-R52
    - 主频: 200/400/800 MHz(系统时钟200 MHz)
    - 主频: 150/300/600 MHz(系统时钟150 MHz)
    - 缓存: 指令缓存/数据缓存 16KB(带ECC)
    - 紧耦合内存(TCM): ATCM 512KB,BTCM 64KB(带ECC)
    - 内存保护单元(MPU): 2级
    - 浮点运算单元(FPU): 支持加减乘除、累加和开方等操作
    - NEON单元: 支持整数或单精度结果
    - 片上SRAM: 1.0MB(带ECC)
    - 数据传输: DMAC 16通道 × 2单位
    - 时钟功能: 外部晶振输入频率25 MHz,CPU时钟频率200/400/800 MHz或150/300/600 MHz
    - 安全功能: 包括加密启动模式、JTAG认证、密码加速器、TRNG等
    - 通讯接口: 支持以太网、EtherCAT、USB 2.0高速主机、CAN/CANFD、I2C、SPI、xSPI等
    - 其他功能: 温度传感器、GPIO端口、12位ADC、35个扩展功能定时器、ΔΣ接口、三角函数单元等
    - 电源电压范围: Tj = -40°C 到 +125°C

    3. 产品特点和优势


    - 高性能计算: RZ/T2L集成了强大的Arm Cortex-R52处理器,能够进行高效的数据处理和计算。
    - 多样化通讯接口: 支持多种通信协议,如以太网、EtherCAT、CAN、SPI等,确保设备间的无缝连接。
    - 安全性高: 内置多种安全功能,如加密启动模式、JTAG认证、密码加速器、真随机数发生器等,提高系统整体的安全性。
    - 低功耗设计: 配备低功耗模块和睡眠模式,延长电池寿命,适用于移动设备。

    4. 应用案例和使用建议


    - 工业自动化: RZ/T2L可以用于构建高效的工业控制系统,如机器人和自动化生产线。可以通过配置多通道的DMA控制器和丰富的通信接口,实现快速数据传输和实时控制。
    - 电机控制: 在电机控制应用中,RZ/T2L的高精度定时器和PWM输出功能可以提供精确的控制信号,从而提高电机效率。
    - 物联网设备: RZ/T2L的多通信接口使其非常适合于物联网设备的应用,支持多种标准的网络连接。
    使用建议:
    - 使用RZ/T2L时,应注意优化代码和配置,充分利用其多通道DMA和事件链接控制器功能,以提高系统性能。
    - 考虑到低功耗需求,可以在空闲状态下进入睡眠模式,降低功耗。
    - 安全方面,可以利用硬件加密和真随机数生成器功能来提高系统安全性。

    5. 兼容性和支持


    - 兼容性: RZ/T2L支持多种外部接口,如以太网、USB、SPI、I2C等,方便与其他电子元件或设备进行连接。
    - 支持服务: 瑞萨电子提供了详尽的技术文档和支持服务,用户可以通过官网获取最新的驱动程序和软件工具。

    6. 常见问题与解决方案


    - 问题: 系统启动失败。
    - 解决方案: 检查启动模式配置是否正确,确认所有必需的外部设备已正确连接。
    - 问题: 数据传输错误。
    - 解决方案: 检查DMA配置和中断设置是否正确,确认相关寄存器状态正常。
    - 问题: 设备不响应。
    - 解决方案: 检查电源和接地线是否稳定,确认时钟源工作正常。

    7. 总结和推荐


    RZ/T2L作为一款高性能的微处理器,凭借其强大的计算能力和多样化的通信接口,非常适合应用于实时控制系统、工业自动化、机器人技术及物联网等领域。它的低功耗设计和丰富安全功能也使得其在移动设备和智能设备中具有显著的优势。总的来说,RZ/T2L是一款非常值得推荐的产品。

R9A07G074M04GBG#AC0参数

参数
振荡器类型 -
接口类型 CANbus,DMA,GPIO,I2C,SCI,SPI,USB
数据总线宽度 32bit
电压-电源(Vcc/Vdd) -
EEPROM大小 -
最大工作供电电压 3.3V
外设 -
速度 800MHz
最小工作供电电压 -
数据转换器 -
程序存储器类型 -
I/O数量 -
内核数 1
RAM大小 -
最大时钟频率 -
核心处理器 ARM® Cortex®-R52
程序存储器大小 -
长*宽*高 12mm(宽度)
通用封装 FBGA
安装方式 贴片安装
应用等级 工业级
包装方式 托盘

R9A07G074M04GBG#AC0厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

R9A07G074M04GBG#AC0数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 微控制器(MCU) RENESAS ELECTRONICS R9A07G074M04GBG#AC0 R9A07G074M04GBG#AC0数据手册

R9A07G074M04GBG#AC0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 156.4932
10+ ¥ 141.3788
25+ ¥ 135.0269
100+ ¥ 120.6447
150+ ¥ 115.1319
库存: 164
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 156.49
直接购买
加入购物车
