9ZXL1231AKLFT

产品分类: 锁相环
产品描述: 是 1.05V 3.3V 150MHz QFN 贴片安装,黏合安装 9mm(长度)*900μm(高度)
供应商型号: 9ZXL1231AKLFT
供应商: 国内现货
标准整包数: 1

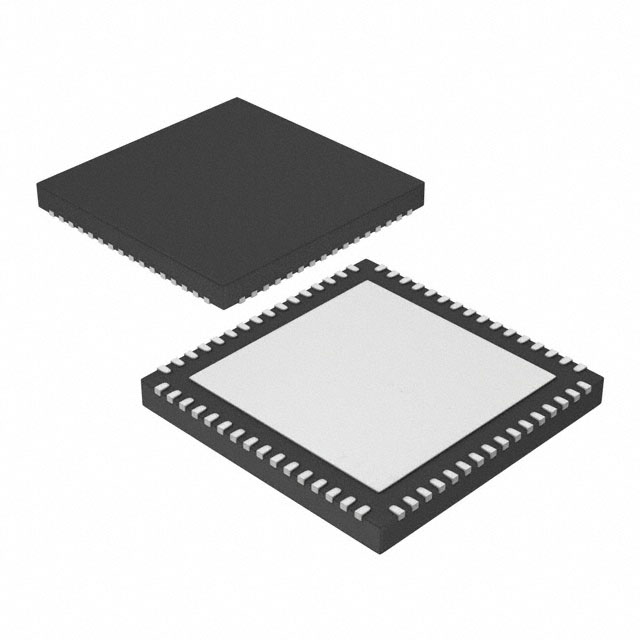

RENESAS ELECTRONICS 锁相环 9ZXL1231AKLFT

9ZXL1231AKLFT概述

    9ZXL1231 技术手册:12 输出 DB1200ZL

    产品简介


    9ZXL1231 是一款符合英特尔 DB1200ZL 规范的 12 输出低功率 HCSL 缓冲器,专为满足高要求的低漂移标准而设计。它适用于多种应用,包括 Romley、Grantley 和 Purley 服务器的缓冲区、固态存储系统及 PCIe 设备。

    技术参数


    以下是根据手册提取的主要技术规格和技术参数:
    - 输出特性:
    - 12 组低功耗 HCSL 输出对
    - 关键规格:
    - 循环到循环抖动 < 50 ps
    - 输出间时序偏差 < 50 ps
    - 输入到输出延迟变化 < 50 ps
    - PCIe Gen3 相位抖动 < 1.0 ps RMS
    - 高于 9.6 GB/s 的 QPI/UPI 阶段抖动 < 0.2 ps RMS

    产品特点和优势


    - 低功耗:采用低功耗推拉式 HCSL 输出,消除了 24 个电阻,节省了 41 mm² 的空间。
    - 易于兼容:与 9ZX21201 引脚兼容,可轻松实现超过 50% 的功耗节省。
    - 紧凑封装:采用节省空间的 64 引脚 VFQFPN 封装。
    - 固定反馈路径:0ps 输入到输出延迟。
    - 多个 SMBus 地址选择:9 个可选 SMBus 地址,允许多个设备共享同一个 SMBus 段。
    - 硬件控制:12 个 OE# 引脚提供每个输出的硬件控制。
    - PLL 或旁路模式:PLL 模式可以去抖动输入时钟。
    - 可调 PLL 带宽:最小化下游 PLL 的峰值抖动。
    - 扩展频谱兼容:跟踪扩频输入时钟以降低电磁干扰(EMI)。

    应用案例和使用建议


    该产品常用于 Romley、Grantley 和 Purley 服务器的缓冲区,以及固态存储系统和 PCIe 设备。根据手册描述的应用场景,建议在以下情况下使用:
    - 在需要高精度和低功耗的应用中,如高性能服务器和存储系统。
    - 需要灵活控制输出的场景,可通过硬件控制 OE# 引脚来调节输出。

    兼容性和支持


    该产品具有良好的兼容性,特别是与同类 SMBus 设备的兼容性。IDT 提供相应的技术支持和维护服务,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,整理出以下几个常见问题及其解决办法:
    - 问题1:设备无法正常启动。
    - 解决办法:检查电源连接是否正确,并确认 PD# 引脚是否已正确处理。
    - 问题2:输出信号不稳定。
    - 解决办法:检查输入时钟是否稳定,必要时调整 PLL 带宽设置。
    - 问题3:设备出现高功耗。
    - 解决办法:确认所有未使用的输出引脚是否已被禁用。

    总结和推荐


    9ZXL1231 具有低功耗、紧凑封装和高度灵活性等优点,特别适合应用于高性能服务器和存储系统。通过上述分析,我们强烈推荐该产品在相关应用场景中使用。其卓越的技术参数和多样化功能使其成为市场上极具竞争力的选择。

9ZXL1231AKLFT参数

参数
PLL-锁相环
最大输入频率 150MHz
最大工作供电电压 3.3V
最小工作供电电压 1.05V
长*宽*高 9mm(长度)*900μm(高度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

9ZXL1231AKLFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZXL1231AKLFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9ZXL1231AKLFT 9ZXL1231AKLFT数据手册

9ZXL1231AKLFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
