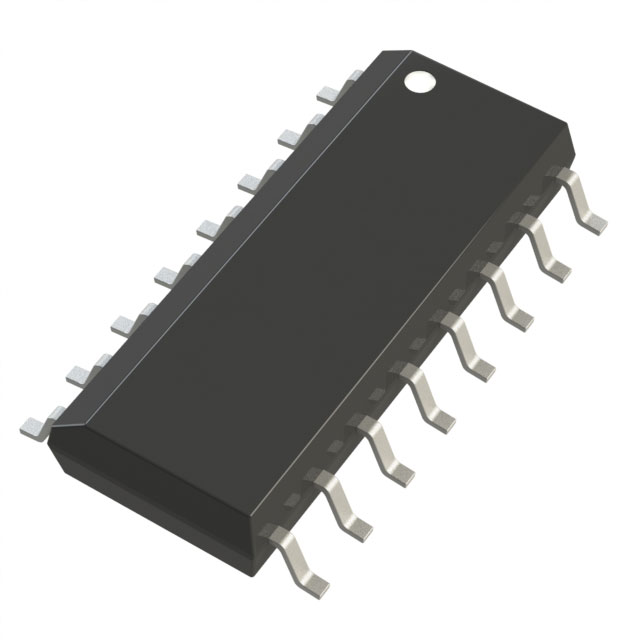

74HC4046AD,652

产品分类: 锁相环
厂牌: NEXPERIA
产品描述: Nexperia 锁相环电路, 16引脚, SOIC封装
供应商型号: CY-74HC4046AD,652
供应商: Avnet
标准整包数: 1
NEXPERIA 锁相环 74HC4046AD,652

74HC4046AD,652概述

    74HC4046A & 74HCT4046A Phase-Locked Loop with VCO

    1. 产品简介


    74HC4046A和74HCT4046A是高性能的硅栅CMOS器件,由线性压控振荡器(VCO)和三个不同的相位比较器(PC1, PC2, PC3)组成。该器件符合JEDEC标准号7A的要求。它们广泛应用于调制解调、频率合成与倍频、频率鉴别、音调解码、数据同步与条件处理、电压到频率转换及电机速度控制等领域。

    2. 技术参数


    - 电源电压范围:
    - VCO部分:3.0 V至6.0 V
    - 数字部分:2.0 V至6.0 V
    - 工作温度范围: -40°C 至 +125°C
    - 封装类型:
    - SO16塑料小外形封装(16引脚;宽度3.9 mm)
    - SSOP16塑料缩小外形封装(16引脚;宽度5.3 mm)
    - TSSOP16塑料薄缩小外形封装(16引脚;宽度4.4 mm)

    3. 产品特点和优势


    - 低功耗:适用于需要低功耗的应用场景。
    - VCO抑制控制:可用于开关键控(ON/OFF Keying),也可降低待机时的功耗。
    - VCO频率范围:最高可达17 MHz(典型值,VCC = 4.5 V)。
    - 三种相位比较器选择:分别为EXCLUSIVE-OR、边沿触发J-K触发器、边沿触发RS触发器,具有良好的VCO线性度。
    - 高静电放电保护:HBM超过2000 V,MM超过200 V。

    4. 应用案例和使用建议


    - FM调制和解调:适合于无线通信系统。
    - 频率合成与倍频:广泛用于频率合成器和锁相环电路。
    - 频率鉴别:在音频处理系统中,用于鉴别特定频率。
    - 数据同步与条件处理:适用于高速数字信号处理系统。
    使用建议:
    - 设计时应注意输入信号的逻辑电平,以确保信号能够在有效范围内。
    - 在设计滤波器时,应考虑VCO的高输入阻抗特性,以便选择合适的电阻和电容值。
    - 使用VCO输出电压时,如果未使用DEMODOUT,应保持其为高阻态。

    5. 兼容性和支持


    该产品兼容多种封装类型,且具有较高的静电放电保护等级,使其在工业和消费电子应用中表现出色。供应商提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    - Q: VCO无法正常工作,可能是由于什么问题?
    - A: 可能是外部RC组件值不正确。应检查并调整C1和R1/R2的值,确保VCO工作在正确的频率范围内。
    - Q: VCO抑制控制不起作用怎么办?
    - A: 检查INH输入的电平是否正确。对于74HC4046A和74HCT4046A,确保INH输入的逻辑电平正确。

    7. 总结和推荐


    74HC4046A和74HCT4046A是高性能的压控振荡器,具备多种相位比较器选择,适合多种应用场合。其优异的线性度和高可靠性使得它们成为许多高频电路的理想选择。鉴于其广泛的应用范围和可靠的技术参数,我们强烈推荐此产品。

74HC4046AD,652参数

参数
PLL-锁相环
最大输入频率 21MHz
最大工作供电电压 6V
最小工作供电电压 3V
长*宽*高 10mm*3.9mm*1.45mm
通用封装 SO-16
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,管装
