87322BYILF

产品分类: 锁相环
产品描述: 无 3V 3.8V 750MHz TQFP-52 贴片安装
供应商型号: FL-87322BYILF
供应商: 海外现货
标准整包数: 1

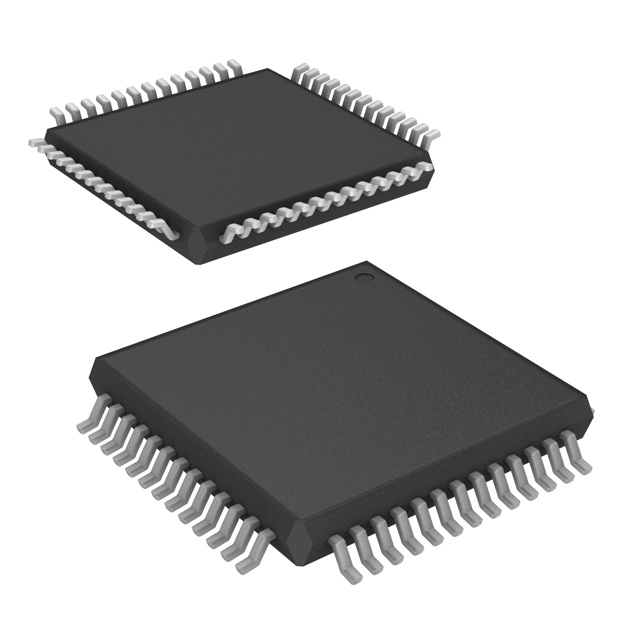

RENESAS ELECTRONICS 锁相环 87322BYILF

87322BYILF概述

    87322BI 低偏斜 ÷1/÷2 3.3V LVPECL/ECL 时钟发生器技术手册

    1. 产品简介


    87322BI 是一款低偏斜、频率可选的3.3V LVPECL/ECL时钟发生器。它能够将多种差分信号转换为LVPECL或ECL电平,适用于高性能的时钟生成及分布应用。该芯片具有强大的功能集,能够满足工业和高可靠性需求。

    2. 技术参数


    - 输出频率: 最大750MHz
    - 输出偏斜: 最大180ps
    - 银行偏斜: 最大65ps
    - 设备间偏斜: 最大500ps
    - LVPECL模式供电范围: VCC = 3V至3.8V,VEE = 0V
    - ECL模式供电范围: VCC = 0V,VEE = -3.8V至-3V
    - 工作温度范围: -40°C至85°C
    - 封装: 52引脚LQFP,尺寸为10mm x 10mm x 1.4mm

    3. 产品特点和优势


    - 十五个差分LVPECL输出
    - 灵活的输入选择: 可接受LVPECL、LVDS、CML、SSTL等多种差分输入
    - 出色的偏斜控制: 输出偏斜和银行偏斜极小,确保信号一致性
    - 广泛的供电范围: 支持LVPECL和ECL两种模式
    - RoHS合规: 无铅封装,完全符合RoHS标准

    4. 应用案例和使用建议


    单端信号驱动差分输入:
    在应用中,单端信号可以通过适当的电阻(如R1和R2)转换为差分信号。例如,如果输入时钟摆幅仅为2.5V,且VCC为3.3V,则VREF应设置为1.25V,此时R2/R1的比值约为0.609。
    时钟布局:
    推荐使用图3A和图3B所示的两种典型时钟终止布局。这些布局是设计指南,建议板级设计者通过仿真验证其兼容性。

    5. 兼容性和支持


    - 输入兼容性: 支持多种差分信号输入,包括LVPECL、LVDS、CML和SSTL。
    - 支持与维护: 提供详尽的技术手册,包含详细的电路图、计算公式和性能测试方法。

    6. 常见问题与解决方案


    - 问: 为什么某些输出未被激活?
    - 答: 当MR信号为高时,内部分频器会被复位,所有真输出(Qx)被强制为低,反相输出(nQx)被强制为高。

    - 问: 如何选择合适的电源电压?
    - 答: 根据需要选择LVPECL或ECL模式,然后确保供电电压符合规范。

    7. 总结和推荐



    总结

    :
    87322BI是一款高度可靠的时钟发生器,具备出色的频率稳定性、低偏斜特性和广泛的输入兼容性。它在高速信号处理、同步和时钟分配应用中表现出色。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,强烈推荐87322BI用于需要精确时钟控制的关键系统中。无论是工业自动化、通信网络还是医疗设备,这款时钟发生器都是理想的选择。

87322BYILF参数

参数
最大输入频率 750MHz
最大工作供电电压 3.8V
最小工作供电电压 3V
PLL-锁相环
52-LQFP
通用封装 TQFP-52
安装方式 贴片安装
零件状态 停产
包装方式 托盘

87322BYILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

87322BYILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 87322BYILF 87322BYILF数据手册

87322BYILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
