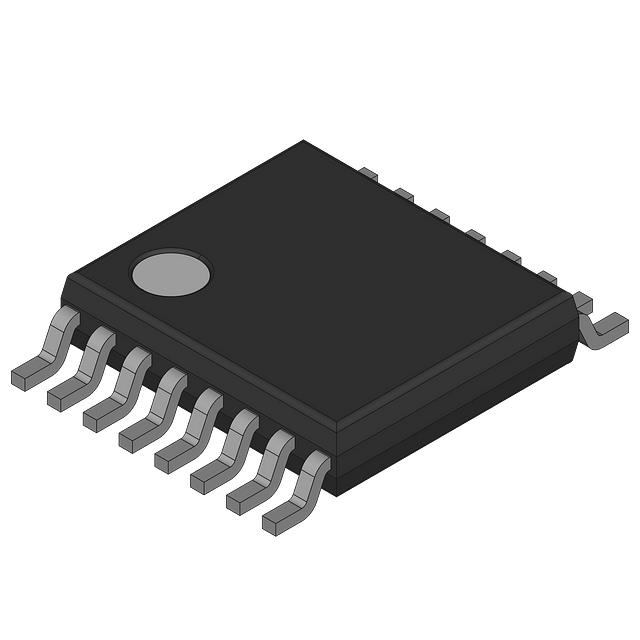

74HC4046APW,112

产品分类: 锁相环
厂牌: NEXPERIA
产品描述: 是 3V 6V 21MHz TSSOP-16 贴片安装 5.1mm*4.4mm*950μm
供应商型号: CY-74HC4046APW,112
供应商: Avnet
标准整包数: 1
NEXPERIA 锁相环 74HC4046APW,112

74HC4046APW,112概述


    产品简介


    产品类型
    74HC4046A 和 74HCT4046A 是由 NEXPREM 公司生产的高频率 Si-gate CMOS 器件。这些器件集成了相位锁定环(PLL)和电压控制振荡器(VCO),适用于多种高速应用。
    主要功能
    - 相位锁定环(PLL)
    - 电压控制振荡器(VCO)
    - 三种可选的相位比较器(PC1、PC2 和 PC3)
    应用领域
    - 频率合成和倍频
    - 频率调制和解调
    - 电机速度控制
    - 信号同步和条件处理
    - 电压-频率转换

    技术参数


    电气特性
    - 输入电压范围:0 至 VCC(最高 6V)
    - 输出电压范围:0 至 VCC(最高 6V)
    - 电源电压范围:3.0V 至 6.0V
    - 工作温度范围:-40°C 至 +125°C
    - 电源电流:-40mA 至 +50mA
    性能参数
    - 中心频率:17 MHz(典型值,VCC = 4.5V)
    - 锁定范围:取决于低通滤波器特性
    - 禁用输入控制:用于开启/关闭键控和降低待机功耗
    - 失调电压:零失调电压
    - 静电放电保护:人体模型(HBM)> 2000V,机器模型(MM)> 200V

    产品特点和优势


    - 低功耗:适合电池供电和便携式设备
    - 宽泛的工作电压范围:满足多种应用场景需求
    - 优秀的线性度:VCO 线性度好,适用于精确频率控制
    - 极小的频率漂移:在电源电压和温度变化下具有出色的稳定性
    - 高可靠性:采用先进的封装技术,具备优异的抗静电性能

    应用案例和使用建议


    应用案例
    - 频率合成器:在无线通信系统中实现多个频率的合成
    - 电机控制:在工业自动化中精确控制电机转速
    - 信号同步:在数据传输中确保信号的准确同步
    使用建议
    - 滤波器设计:合理选择电阻和电容值,以达到理想的低通滤波效果
    - 电源管理:注意电源电压波动对 VCO 输出的影响,采取适当措施减小干扰
    - 环境适应性:考虑到工作温度范围,确保在极端条件下器件仍能稳定工作

    兼容性和支持


    - 兼容性:广泛兼容于标准 HC/T 家族电路,易于集成到现有系统中
    - 技术支持:提供详尽的技术文档和用户指南,支持热线及在线服务

    常见问题与解决方案


    问题1
    问题描述:电源电压不稳定导致 VCO 输出不准确。
    解决方案:使用稳压器确保电源电压稳定,同时优化滤波电路设计,减少电源噪声影响。
    问题2
    问题描述:长时间运行后温度过高。
    解决方案:改善散热设计,使用散热片或散热风扇;定期检查和维护,确保良好的散热效果。

    总结和推荐


    74HC4046A 和 74HCT4046A 是高性能的 PLL 和 VCO 组件,适用于多种高频应用。其低功耗、宽泛的工作电压范围和优良的稳定性使其成为工业自动化、通信系统等领域不可或缺的选择。推荐在需要精确频率控制和高性能 PLL 的应用中优先考虑这两款器件。

74HC4046APW,112参数

参数
最大输入频率 21MHz
最大工作供电电压 6V
最小工作供电电压 3V
PLL-锁相环
长*宽*高 5.1mm*4.4mm*950μm
通用封装 TSSOP-16
安装方式 贴片安装
应用等级 汽车级
