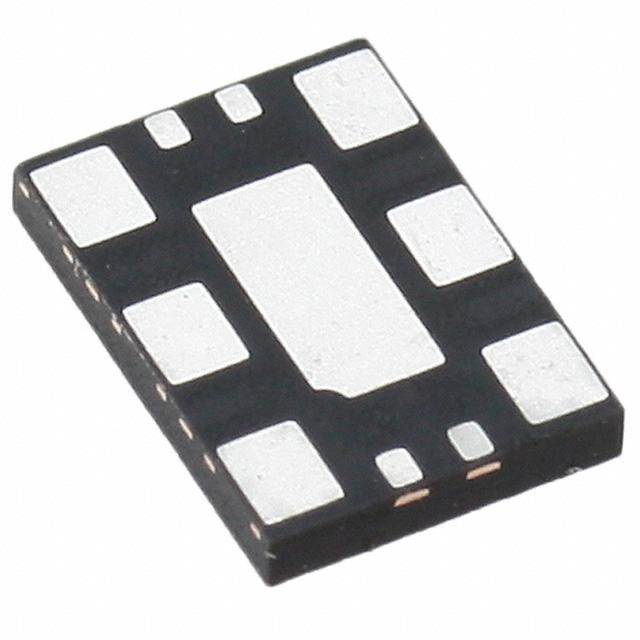

83PR226BKI-01LFT

产品分类: 锁相环
产品描述: 是 2.375V 3.465V 32MHz QFN 贴片安装 7mm*5mm*900μm
供应商型号: FL-83PR226BKI-01LFT
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 锁相环 83PR226BKI-01LFT

83PR226BKI-01LFT概述

    83PR226I-01 Programmable FemtoClock® LVPECL Oscillator

    产品简介


    83PR226I-01 是一款可编程低电压正射极耦合逻辑(LVPECL)合成器,其“前向”封装与标准5mm x 7mm振荡器兼容。该器件能够实现振荡器级别的性能,采用IDT第三代FemtoClock® PLL技术,提供小于1ps的均方根(RMS)相位抖动。默认情况下,当四个编程引脚未连接时,83PR226I-01 会以125MHz的输出频率运行(使用25MHz晶振),但也可以设置为15种不同的频率倍增设置,以满足各种应用需求。

    技术参数


    以下是83PR226I-01的主要技术规格:
    - 接口兼容性:与5mm x 7mm差分振荡器的前向兼容
    - 输出:一路差分LVPECL输出对
    - 输入:晶体振荡器接口,可以过驱动单端或差分参考时钟
    - 输出频率范围:83.33MHz至213.33MHz
    - 晶体/输入频率范围:15.625MHz至32MHz
    - VCO频率范围:500MHz至640MHz
    - 兼容标准:PCI Express (2.5Gb/s) 和 Gen 2 (5 Gb/s) 相位抖动规范
    - 抖动指标:周期到周期抖动最大值45ps
    - RMS相位抖动:在125MHz时为0.47ps(典型值)
    - 电源电压:全3.3V或2.5V工作
    - 工作温度范围:-40°C至85°C
    - 环保要求:无铅(RoHS 6) 封装

    产品特点和优势


    83PR226I-01的主要特点是其可编程性和高集成度。它不仅在设计上与传统振荡器兼容,而且通过内部的PLL技术实现了高精度和低抖动的输出信号。这使其成为高性能通信系统、处理器、PCI-E和光纤通道等多种应用场景的理想选择。

    应用案例和使用建议


    83PR226I-01适用于多种高要求的应用场景,如SONET、W-CDMA、光纤通道、处理器、PCI-E等。例如,在155.52MHz下可用于SONET系统,在156.25MHz下可用于10Gb以太网系统。
    使用时,建议设计人员遵循IDT的推荐电路布局,确保输出负载正确匹配,并考虑到热管理和电气性能的优化。具体而言,应采用推荐的阻抗匹配技术,以及适当的热释放路径,以避免散热不良带来的影响。

    兼容性和支持


    83PR226I-01具有较强的兼容性,适用于各类系统,尤其是需要高速、低抖动时钟信号的高性能应用场合。IDT提供了详尽的技术支持和文档资源,帮助用户更好地理解和使用该器件。

    常见问题与解决方案


    根据技术手册,一些常见的问题及其解决方案包括:
    - 电源不稳定导致输出异常:确保电源电压稳定在规定的范围内。
    - 信号传输失真:检查电路板布局,确保阻抗匹配正确。
    - 设备过热:设计良好的热管理系统,确保适当的热释放路径。

    总结和推荐


    83PR226I-01是一款功能强大且高度可靠的可编程LVPECL合成器,适合各种高性能应用场合。它在设计上的兼容性和卓越的性能表现使其在市场上具备强大的竞争力。因此,强烈推荐该产品给需要精确时钟信号和低抖动性能的应用项目。

83PR226BKI-01LFT参数

参数
最大工作供电电压 3.465V
最小工作供电电压 2.375V
PLL-锁相环
最大输入频率 32MHz
长*宽*高 7mm*5mm*900μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

83PR226BKI-01LFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

83PR226BKI-01LFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 83PR226BKI-01LFT 83PR226BKI-01LFT数据手册

83PR226BKI-01LFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
