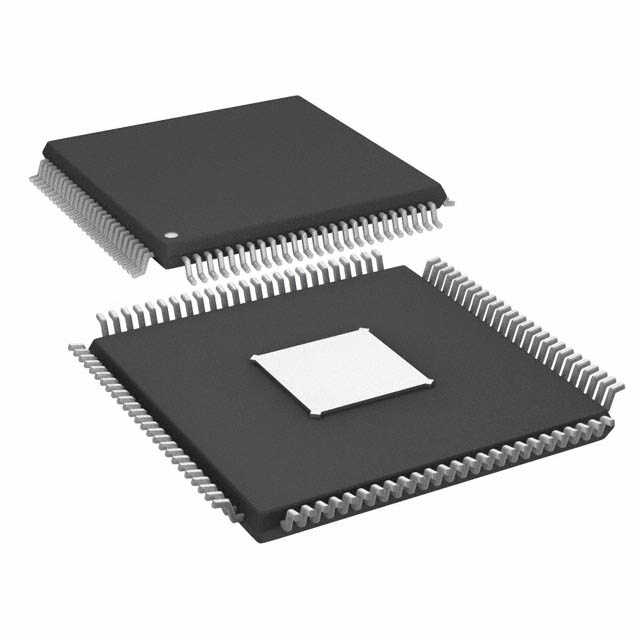

82V3391BEQG

产品分类: 锁相环
产品描述: 是 3V 3.6V 644.53MHz TQFP-100 贴片安装 14mm(长度)*1.4mm(高度)
供应商型号: UNP-82V3391BEQG
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 锁相环 82V3391BEQG

82V3391BEQG概述


    产品简介


    IDT82V3391同步以太网WAN PLL和时钟生成器 是一款由Integrated Device Technology(IDT)开发的集成化单芯片解决方案。这款器件主要用于SONET/SDH/同步以太网设备、DWDM及无线基站的时间同步需求。它支持多种输入时钟源,包括从同步以太网、STM-N或OC-n恢复的时钟、PDH网络同步定时以及外部同步参考定时。IDT82V3391特别适用于1吉比特以太网和10吉比特以太网的应用,广泛应用于网络通信、无线基站、宽带多业务接入设备等领域。

    技术参数


    - 频率范围: 从0.5 mHz到560 Hz(可编程)
    - 输入时钟: 支持从2 kHz到625 MHz的输入时钟
    - 输出时钟: OUT1~OUT7提供从1 PPS到644.53125 MHz的输出时钟,OUT8和OUT9提供特定频率的输出时钟
    - 工作电压: 单电源3.3 V操作
    - 工作温度: 工业级(-40°C至+85°C)
    - 封装类型: 100引脚TQFP
    - 接口模式: EPROM、Multiplexed、Intel、Motorola、I2C和Serial
    - 同步精度: 1.1X10^-5 ppm绝对保持精度,4.4X10^-8 ppm瞬态保持精度
    - 时钟源选择: 支持手动和自动选择输入时钟
    - 保护机制: 支持无扰切换,确保时钟稳定性

    产品特点和优势


    - 高度集成: 单芯片解决方案显著减少了外部组件的需求。
    - 卓越的性能: 集成两个高性能APLL,提供低抖动时钟,满足各种SONET/SDH和以太网时钟同步要求。
    - 灵活配置: 可编程DPLL带宽和阻尼系数支持19个步骤和5个级别,覆盖所有时钟同步需求。
    - 高可靠性: 多种模式(Free-Run、Locked和Holdover),在任何条件下都能稳定运行。
    - 多功能接口: 支持多种微处理器接口模式,方便系统集成。
    - 双芯片冗余: 支持Master/Slave应用,实现系统保护以应对单芯片失效。

    应用案例和使用建议


    应用案例
    1. 1吉比特以太网和10吉比特以太网
    - 适合在高速网络传输设备中使用,例如IP路由器和交换机。
    2. 同步以太网设备
    - 用于电信运营商的网络同步,如基站的节点时钟同步。
    3. 中央办公室时间源和分配
    - 作为核心网络的时钟源,确保全网时间同步。
    使用建议
    - 在复杂网络环境中,考虑使用双芯片冗余设计,提高系统的稳定性和可靠性。
    - 根据实际应用需求选择合适的时钟频率和输入时钟源,合理配置DPLL参数以达到最佳性能。
    - 注意时钟信号的走线布局,减少外部干扰,确保时钟信号的纯净度。

    兼容性和支持


    - 兼容性: 支持多种时钟输入和输出格式,兼容不同类型的通信标准,如ITU-T G.813、ITU-T G.8262和ITU-T G.783等。
    - 厂商支持: 厂商提供详细的文档和支持服务,包括数据手册、应用指南和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 时钟漂移或不稳定
    - 检查输入时钟源的质量和稳定性,适当调整DPLL的带宽和阻尼系数。
    2. 无法切换输入时钟
    - 确认时钟切换控制信号正确,检查相关寄存器设置。
    3. 输出时钟频率偏差
    - 调整DPLL的带宽和阻尼系数,校准内部振荡器。

    总结和推荐


    综上所述,IDT82V3391同步以太网WAN PLL和时钟生成器是一款高度集成且功能强大的电子元器件,适用于多种高速网络和无线通信应用。其卓越的性能和灵活性使其在市场上具有很高的竞争力。对于需要高性能时钟同步和管理的应用场合,我们强烈推荐使用此产品。

82V3391BEQG参数

参数
PLL-锁相环
最大输入频率 644.53MHz
最大工作供电电压 3.6V
最小工作供电电压 3V
长*宽*高 14mm(长度)*1.4mm(高度)
通用封装 TQFP-100
安装方式 贴片安装
零件状态 在售
包装方式 托盘

82V3391BEQG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

82V3391BEQG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 82V3391BEQG 82V3391BEQG数据手册

82V3391BEQG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 87.903 ¥ 742.7805
197+ $ 82.2 ¥ 694.59
库存: 197
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 742.78
