874003AG-02LFT

产品分类: 锁相环
产品描述: 是 3.135V 3.465V 320MHz TSSOP-20 贴片安装,黏合安装 6.5mm*4.4mm*1mm
供应商型号: CSCS-874003AG-02LFT
供应商: 海外现货
标准整包数: 1

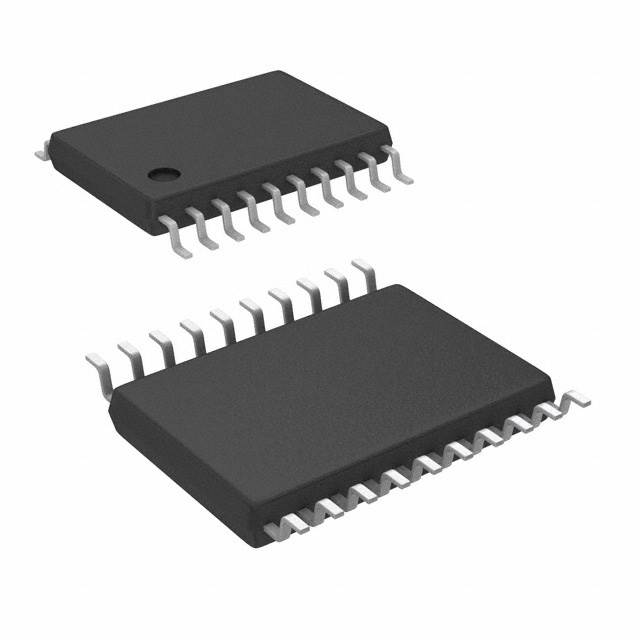

RENESAS ELECTRONICS 锁相环 874003AG-02LFT

874003AG-02LFT概述

    #

    产品简介


    ICS874003-02 PCI Express™ Jitter Attenuator
    ICS874003-02 是一款专为PCI Express系统设计的高性能差分到LVDS(低电压差分信号)抖动衰减器。此器件能够有效减少来自PLL合成器和系统板上的高频随机和确定性抖动成分。适用于需要高精度时钟信号的桌面PC等环境中,它能显著提高信号质量并降低误码率,从而确保系统的稳定运行。

    技术参数


    输入和输出参数
    - 输入频率范围: 98MHz至128MHz
    - 输出频率范围: 98MHz至320MHz
    - VCO范围: 490MHz至640MHz
    - 输出对数: 三组差分LVDS输出
    - 输出接口: 支持LVPECL, LVDS, LVHSTL, HCSL, SSTL等多种接口标准
    电气特性
    - 核心供电电压: 3.135V至3.465V
    - 模拟供电电压: 3.135V至3.465V
    - 数字输出供电电压: 3.135V至3.465V
    - 峰值到峰值电压: 0.15V至1.3V
    - 抖动性能: 周期到周期抖动小于35ps
    环境条件
    - 温度范围: 0°C至70°C
    - 存储温度范围: -65°C至150°C

    产品特点和优势


    - 高可靠性: 采用IDT第三代Femtoclock® PLL技术,实现最低相位噪声。
    - 灵活性: 可选的倍频因子(÷2, ÷4, ÷5),提供不同的输出配置以满足不同需求。
    - 紧凑封装: 20引脚TSSOP封装,适用于空间受限的应用。
    - 广泛的输入支持: 支持多种输入标准,提高系统的通用性和互操作性。

    应用案例和使用建议


    应用案例
    - 在桌面PC等系统中,用于PCI Express时钟信号的抖动衰减。
    - 服务器、工作站及其他需要高精度时钟信号的场合。
    使用建议
    - 为了达到最佳性能,需要确保电源供应得到适当过滤。建议为每个电源引脚(VDD, VDDA, VDDO)配置0.01μF的旁路电容,并且VDDA上额外串联一个10Ω的电阻和一个10μF的旁路电容器。
    - 在接线过程中,单端信号可以通过合适的电阻网络转换为差分信号,确保输入信号符合IC的工作要求。

    兼容性和支持


    - 兼容性: ICS874003-02 支持多种输入信号标准,包括LVPECL、LVDS、LVHSTL、HCSL和SSTL等,可与其他广泛使用的电子元件兼容。
    - 技术支持: 集成设备技术公司(Integrated Device Technology, Inc.)提供详尽的技术文档及用户支持,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号幅度异常 | 检查电源电压是否在规定范围内,检查负载电路是否正常工作。 |
    | 输入信号不能被正确识别 | 调整输入信号的电压水平,确保符合产品手册中的规定范围。 |

    总结和推荐


    综合评估
    ICS874003-02是一款设计精良的PCI Express抖动衰减器,具有优异的性能和广泛的适用范围。通过采用IDT的第三代Femtoclock® PLL技术,该器件能够在宽泛的工作频率下保持极低的相位噪声,同时提供灵活的输出配置,能够满足多样化的应用需求。特别是在高精度时钟信号要求较高的场合,ICS874003-02的表现尤为出色。
    推荐结论
    综上所述,推荐将ICS874003-02应用于需要高精度时钟信号的各类PCI Express系统中,特别是对于那些对信号质量有严格要求的应用场景,该器件将是理想的选择。

874003AG-02LFT参数

参数
PLL-锁相环
最大输入频率 320MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
长*宽*高 6.5mm*4.4mm*1mm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

874003AG-02LFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

874003AG-02LFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 874003AG-02LFT 874003AG-02LFT数据手册

874003AG-02LFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
