首页  >  产品百科  >  8T49N004A-007NLGI8

8T49N004A-007NLGI8

产品分类: 锁相环
产品描述: 带旁路 2.375V 3.465V 156.25MHz VFQFN-32-EP 贴片安装,黏合安装
供应商型号: 8T49N004A-007NLGI8-ND
供应商: Digi-Key
标准整包数: 2500

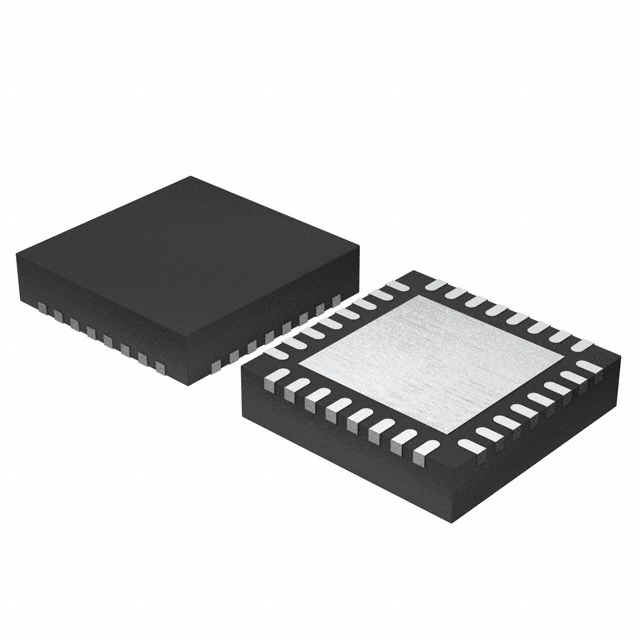

RENESAS ELECTRONICS 锁相环 8T49N004A-007NLGI8

8T49N004A-007NLGI8概述

    # IDT8T49N004I Programmable FemtoClock NG LVPECL/LVDS Clock Generator with 4 Outputs

    1. 产品简介


    IDT8T49N004I 是一款可编程的时钟生成器,具有四路输出,支持 LVDS 和 LVPECL 输出模式。这款芯片可通过单个晶振或参考时钟生成四种预设频率之一,适用于多种高性能通信和计算应用。凭借其第四代 FemtoClock® NG PLL 技术,IDT8T49N004I 可提供小于 400fs 的 RMS 相位抖动,确保卓越的信号完整性。
    主要功能:
    - 第四代 FemtoClock NG PLL 技术
    - 四路可选的 LVDS 或 LVPECL 输出(通过 I2C 编程)
    - 支持多种输入标准:LVPECL、LVDS、HCSL
    - 全面支持 2.5V 或 3.3V 电源供电
    - I2C 配置接口,便于动态配置
    - 符合 PCI Express (2.5Gb/s, 5Gb/s, 8Gb/s) 的时序要求
    - 工作温度范围:-40°C 至 85°C
    - 符合 RoHS 标准
    应用领域:
    - 服务器和存储设备
    - 网络交换机和路由器
    - 工业控制与自动化
    - 医疗电子和测量仪器

    2. 技术参数


    | 参数类别 | 规格 |

    | 输出频率范围 | 30.72MHz 至 318.75MHz |
    | 输入频率范围 | 5MHz 至 400MHz |
    | VCO 频率范围 | 1.91GHz 至 2.5GHz |
    | RMS 相位抖动(156.25MHz) | 10kHz 至 1MHz: 175fs;12kHz 至 20MHz: 228fs |
    | 电源电压 | VCC: 2.375V 至 2.625V |
    | 功耗 | LVPECL: 184mA(最大);LVDS: 122mA(最大) |
    | 工作温度范围 | -40°C 至 85°C |

    3. 产品特点和优势


    独特功能:
    - 灵活性:可通过 I2C 接口动态设置输出频率、模式和状态。
    - 高性能:采用先进的 PLL 技术,确保低相位噪声和高精度。
    - 多协议兼容:支持主流高速接口标准,如 PCI Express。
    市场竞争力:
    - 高集成度设计,减少外围电路复杂性。
    - 优秀的电磁兼容性,适合高密度板设计。
    - 长期可靠性,适用于严苛的工业和商业环境。

    4. 应用案例和使用建议


    示例场景:
    - 网络交换机:用于数据中心的时钟同步,提高数据传输效率。
    - 服务器:为多核处理器提供稳定时钟源,优化性能。
    使用建议:
    - 电源布局:建议在靠近芯片处添加去耦电容以减少噪声干扰。
    - 频率选择:根据系统需求合理选择输出频率,避免过载。
    - 热管理:注意散热设计,尤其是在满负荷运行时。

    5. 兼容性和支持


    IDT8T49N004I 与其他主流芯片兼容,支持广泛的外设接口。厂商提供全面的技术文档和支持服务,包括参考设计和硬件评估工具。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出频率不稳定 | 检查 I2C 设置并重新编程 |
    | RMS 相位抖动超标 | 调整 VCO 配置或降低负载阻抗 |
    | 设备无法正常工作 | 确认供电电压和输入信号符合规范 |

    7. 总结和推荐


    IDT8T49N004I 是一款性能卓越、功能强大的时钟生成器,特别适合对时钟信号质量要求极高的应用场景。其灵活的配置能力和优异的电气性能使其在市场上具备很强的竞争优势。强烈推荐用于需要高性能时钟同步的场景。
    推荐指数:★★★★★

8T49N004A-007NLGI8参数

参数
PLL-锁相环 带旁路
最大输入频率 156.25MHz
最大工作供电电压 3.465V
最小工作供电电压 2.375V
32-VFQFN Exposed Pad
通用封装 VFQFN-32-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

8T49N004A-007NLGI8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8T49N004A-007NLGI8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 8T49N004A-007NLGI8 8T49N004A-007NLGI8数据手册

8T49N004A-007NLGI8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 11.1165 ¥ 93.0313
库存: 0
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 0
