9DBV0231AKLFT

产品分类: 锁相环
产品描述: 是 1.7V 1.9V 137.5MHz VFQFPN-24 贴片安装,黏合安装 4mm(长度)*900μm(高度)
供应商型号: Q-9DBV0231AKLFT
供应商: 期货订购
标准整包数: 2500
RENESAS ELECTRONICS 锁相环 9DBV0231AKLFT

9DBV0231AKLFT概述


    产品简介


    9DBV0231 2-Output 1.8V PCIe Zero-Delay/Fanout Clock Buffer with Zo = 33Ohms
    9DBV0231 是瑞萨电子公司 1.8V 非常低功耗(VLP)PCIe 家族的一员,具有两个输出使能端口用于时钟管理。该产品专为 1.8V PCIe Gen1–5 零延迟/扇出缓冲器设计,适用于高速通信和服务器系统等领域。

    技术参数


    - 输出功能:两个 1–200MHz 低功耗 (LP) HCSL DIF 对
    - 技术规格:
    - DIF 周期到周期抖动 < 50ps
    - DIF 输出到输出偏移 < 50ps
    - PCIe Gen5 CC 加性相位抖动 < 40fs RMS
    - 12kHz–20MHz 加性相位抖动 = 156fs RMS (典型)
    - 工作环境:-40°C 至 85°C 温度范围
    - 供电电压:1.7V 至 1.9V
    - 电源电流:典型值 14.2mA,最大值 18mA
    - 信号完整性:高带宽模式下的 -3dB 点为 2.7MHz 至 4MHz
    - 输出占空比:45% 至 55%

    产品特点和优势


    - 低功耗 HCSL 输出:相比标准 HCSL 输出,可节省 4 个电阻。
    - 热稳定性:典型功耗仅为 35mW,减少热应力。
    - 电磁干扰抑制:兼容扩频 (SS),允许使用扩频来降低电磁干扰。
    - 功率管理:通过 OE# 引脚支持 DIF 功率管理。
    - 信号完整性优化:SMBus 可选择的功能可以优化信号完整性。

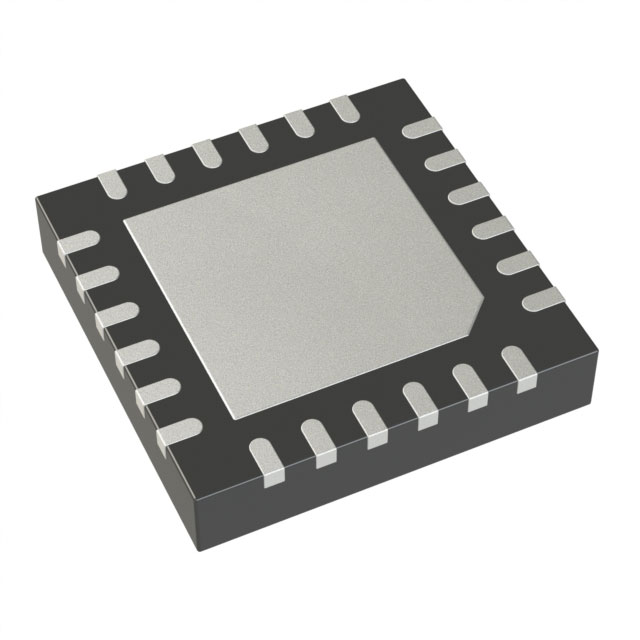

    - 小型封装:4 × 4mm 24-VFQFPN 封装,占用较少的板载空间。

    应用案例和使用建议


    - 应用案例:适用于 1.8V PCIe Gen1–5 的零延迟/扇出缓冲器。常见于高速网络交换机、服务器系统和其他需要高精度时钟同步的应用。
    - 使用建议:
    - 在使用过程中,确保输入时钟稳定,以便于快速启动系统。
    - 利用 SMBus 接口进行信号完整性优化,以提高系统稳定性。
    - 选择合适的带宽模式(高带宽、旁路或低带宽),根据具体应用需求来最小化相位抖动。

    兼容性和支持


    - 兼容性:兼容 LVPECL、LVDS 和 CML 逻辑,可通过适当匹配实现易用性。
    - 支持:提供 SMBus 接口以进行配置和监控,3.3V 容忍接口可以与旧式控制器配合使用。

    常见问题与解决方案


    - 问题:输出占空比不稳定。
    - 解决方案:调整 PLL 模式下的带宽设置,确保输出时钟的稳定性。
    - 问题:在某些温度下功耗异常。
    - 解决方案:确认供电电压符合规范,并确保散热措施得当。
    - 问题:抖动值超出预期。
    - 解决方案:检查输入时钟的信号完整性,优化电源滤波电路。

    总结和推荐


    9DBV0231 以其低功耗、高性能和优秀的信号完整性成为高速通信领域的理想选择。其小巧的封装和丰富的配置选项使其在众多应用场景中表现出色。强烈推荐使用此产品,特别是对于那些需要高精度时钟同步的高速通信和服务器系统。

9DBV0231AKLFT参数

参数
最大工作供电电压 1.9V
最小工作供电电压 1.7V
PLL-锁相环
最大输入频率 137.5MHz
长*宽*高 4mm(长度)*900μm(高度)
通用封装 VFQFPN-24
安装方式 贴片安装,黏合安装
应用等级 商业级
零件状态 在售
包装方式 卷带包装
