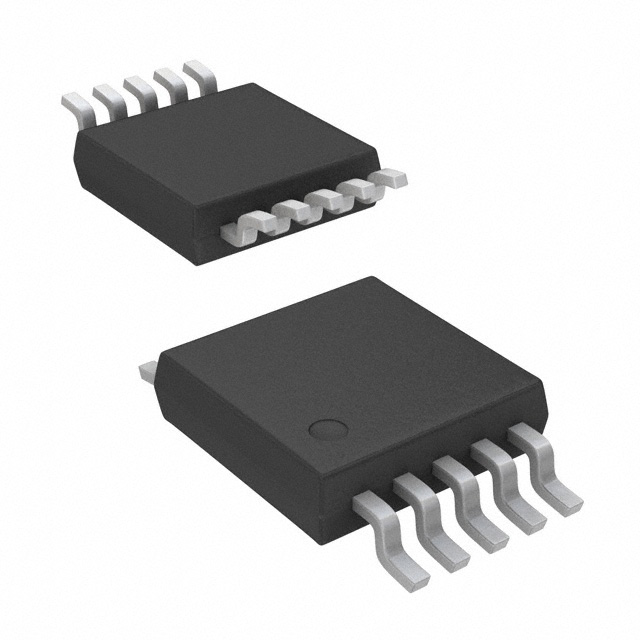

ISL12082IUZ

产品分类: 实时时钟器件(RTC)
产品描述: HH:MM:SS:hh (12/24 hr) 2.7V 5.5V 2线,I2C,Serial YY-MM-DD-dd MSOP-10 贴片安装 3mm(宽度)
供应商型号: ISL12082IUZ-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 实时时钟器件(RTC) ISL12082IUZ

ISL12082IUZ概述

    # ISL12082 Real-Time Clock: Comprehensive Technical Guide

    1. 产品简介


    基本描述
    ISL12082是一款低功耗实时时钟(RTC),具备计时和晶振补偿功能,可跟踪时间、日期和日历,具有电池切换智能备份、两个中断输出、百分之一秒计时以及温度补偿等功能。它主要用于各种需要精确时间记录和管理的应用场合。
    主要功能
    - 跟踪时间(小时、分钟、秒及百分之一秒)
    - 日历功能(日、月、年及星期几)
    - 可设置频率输出
    - 具备报警功能,可通过配置寄存器调整为单次事件或脉冲中断模式
    - 支持定时器/看门狗功能,可用于监控系统状态
    - 具有自动电源失效检测功能
    - 电池断电自动切换功能
    应用领域
    ISL12082广泛应用于以下领域:
    - 智能仪表
    - 空调和加热设备
    - 音频/视频组件
    - 机顶盒/电视
    - 调制解调器
    - 网络路由器、集线器、交换机、桥接器
    - 移动通信基础设施设备
    - 固定宽带无线设备
    - 寻呼机/掌上电脑
    - 销售点设备
    - 测试仪/固定装置
    - 办公自动化设备(如复印机、传真机)
    - 家用电器
    - 计算机产品

    2. 技术参数


    电气特性
    - 工作电压:VDD(2.7V 至 5.5V);VBAT(1.8V 至 5.5V)
    - 温度范围:-40°C 至 +85°C
    - 供电电流:
    - VDD = 5V 时:IDD1:2.8μA 至 6μA
    - VDD = 3V 时:IDD1:1.6μA 至 4μA
    - I2C 激活时:IDD2:40μA 至 120μA
    - 低功耗模式:IDD3:2.3μA 至 5μA
    - 电池供电电流:IBAT(VBAT = 3V 时):800nA 至 950nA
    - 输入泄漏电流:ILI ≤ 1μA
    - 输出低电压(在 VDD = 5V 和 2.7V 时):VOL ≤ 0.4V
    - SCL 和 SDA 的输入电压:VIL ≤ 0.3V,VIH ≥ 0.7V
    物理特性
    - 引脚配置:8 引脚 SOIC 和 10 引脚 MSOP
    - 环境温度范围:-65°C 至 +150°C
    - 封装材料:无铅,符合 RoHS 标准

    3. 产品特点和优势


    独特功能
    - 高精度晶振补偿:通过内部电路校正晶体频率,确保温度变化下的准确计时。
    - 多种功能集成:包括实时计时、日历、报警、定时器等功能。
    - 低功耗设计:在不同电压和温度下均能保持较低功耗。
    - 自动电池切换:当主电源失效时,可自动切换至备用电池供电。
    优势
    - 准确度高:可精确到百分之一秒。
    - 广泛兼容性:适用于多种电子产品和设备。
    - 节省成本:单颗芯片即可完成多种功能,简化电路设计,降低成本。
    - 简化维护:具有自动电源失效检测功能,方便维护。

    4. 应用案例和使用建议


    使用场景
    ISL12082在多种应用中表现出色,例如智能仪表、音频/视频组件和办公自动化设备等。其灵活的报警和定时器功能可以用于自动提醒、监控和控制,从而提高系统的可靠性和效率。
    使用建议
    - 为了获得最佳性能,建议在安装时避免将高频信号线路靠近晶体。
    - 在进行温漂补偿时,可根据具体温度范围和应用需求选择合适的补偿系数。
    - 在超长待机情况下,建议使用大容量超级电容器作为备用电源以延长工作时间。

    5. 兼容性和支持


    兼容性
    - ISL12082支持 I2C 串行总线接口,可以轻松与大多数 I2C 兼容设备集成。
    - 电池端口提供 VBAT 输入,方便在不同类型的电源之间无缝切换。
    支持和维护
    - Intersil 提供全面的技术支持和客户支持服务。
    - 用户手册和技术文档可以在 Intersil 官网下载。

    6. 常见问题与解决方案


    常见问题
    - Q: 如何启动 ISL12082?
    - A: 通过 I2C 接口发送有效的启动指令。

    - Q: 如何设置报警功能?
    - A: 通过配置寄存器设置报警阈值和时间。

    - Q: 在低功耗模式下如何切换电源?
    - A: 通过设置 LPMODE 位,根据 VDD 电压自动切换到电池供电模式。
    解决方案
    - 对于常见错误代码,用户可以参考技术手册中的故障诊断部分。
    - 如果遇到复杂问题,建议联系 Intersil 客户支持团队获取专业帮助。

    7. 总结和推荐


    综合评估
    ISL12082 是一款高性能、高精度的低功耗实时时钟模块。它具有丰富且灵活的功能,易于集成到各种设备中。其独特的报警和定时器功能使其成为许多应用的理想选择。
    结论
    强烈推荐使用 ISL12082 产品。它不仅能满足绝大多数应用的需求,还提供了广泛的定制选项,适合各种高端设备的设计。

ISL12082IUZ参数

参数
时间格式 HH:MM:SS:hh (12/24 hr)
接口类型 2线,I2C,Serial
存储容量 -
电池备用开关 -
最大工作供电电压 5.5V
最小工作供电电压 2.7V
日期格式 YY-MM-DD-dd
长*宽*高 3mm(宽度)
通用封装 MSOP-10
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装
