8T49N242-999NLGI#

产品分类: 锁相环
产品描述: 带旁路 2.375V 3.465V 1GHz QFN 贴片安装,黏合安装
供应商型号: 972-8T49N242999NLGI#
供应商: Mouser
标准整包数: 1

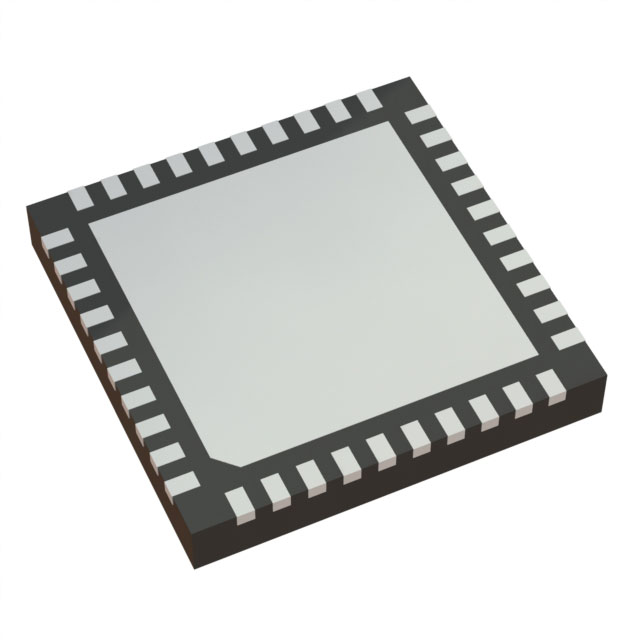

RENESAS ELECTRONICS 锁相环 8T49N242-999NLGI#

8T49N242-999NLGI#概述

    高质量文章:IDT 8T49N242 频率转换器技术手册

    1. 产品简介


    IDT 8T49N242是一款多功能频率合成器,集成了一个分数反馈锁相环(PLL),用于时钟抖动衰减和频率转换。它具有四个整数输出分频器,能够生成多达四种不同的输出频率,范围从8kHz到1GHz。这种频率生成方式独立于输入参考频率和晶体参考频率,几乎不受输入到输出频率转换的限制,支持所有FEC速率,包括ITU-T G.709 (2009)修订版的大部分速率,且转换误差接近零。
    该器件广泛应用于同步以太网(包括1G、10G、40G和100G)、OTN(光传送网)和SONET/SDH(同步光网络/同步数字体系)等领域。其高灵活性使其成为各种频率合成应用的理想选择。

    2. 技术参数


    - 输入参考频率范围:8kHz至875MHz
    - 输出频率范围:8kHz至1GHz(差分)
    - 输出频率范围:8kHz至250MHz(LVCMOS)
    - 输出分频器:4个,可分频比从÷4至÷786,420
    - 环路带宽设置:0.2Hz至6.4kHz
    - 典型抖动:0.35ps RMS(12kHz至20MHz)
    - 晶体频率范围:10MHz至50MHz
    - 支持的逻辑电平:LVPECL、LVDS、HCSL和LVCMOS
    - 工作温度范围:-40°C至85°C
    - 封装:40针VFQFPN,符合RoHS 6标准

    3. 产品特点和优势


    - 多频率输出:可以同时生成多种不同频率的输出信号,满足复杂系统需求。
    - 高精度:典型的抖动仅为0.35ps RMS,适用于对抖动要求极高的应用。
    - 灵活的配置:可通过I2C接口编程配置,也支持外部EEPROM读取寄存器配置。
    - 可靠性:内置了Holdover功能,初始准确度为±50ppb,能够有效处理输入参考丢失情况。
    - 兼容性强:支持多种输入逻辑电平,易于集成到现有系统中。

    4. 应用案例和使用建议


    - OTN或SONET/SDH设备:可用于电信设备中的频率同步,确保传输的稳定性和准确性。
    - 高速IP交换机/路由器:如同步以太网应用,保证大容量数据传输中的时钟同步。
    - 视频广播:用于广播电视系统的精确时钟源,确保视频播放的一致性。
    使用建议:
    - 对于关键应用,建议采用双输入冗余设计,提高系统的可靠性和稳定性。
    - 在配置环路带宽时,根据具体应用场景选择合适的值,以达到最佳性能。
    - 利用IDT的Timing Commander软件进行调试和优化,以确保设备的最佳性能。

    5. 兼容性和支持


    - 兼容性:8T49N242支持多种逻辑电平输入,适用于不同类型的电路设计。
    - 支持:厂商提供详细的文档和技术支持,包括软件工具和编程指南,方便用户快速上手。

    6. 常见问题与解决方案


    - 问题:设备启动时未能进入锁定状态。
    - 解决方案:检查输入参考时钟是否正常,确保输入时钟在规定范围内。
    - 问题:输出频率异常。
    - 解决方案:调整环路带宽设置,重新校准输出频率。
    - 问题:无法通过I2C接口配置设备。
    - 解决方案:检查I2C接口连接是否正确,确保电源电压符合要求。

    7. 总结和推荐


    IDT 8T49N242频率转换器凭借其强大的功能和高可靠性,在电信和网络设备中表现出色。其广泛的频率输出能力和出色的抖动抑制能力使其成为高端频率合成应用的理想选择。对于需要高性能、高可靠性的应用场景,我们强烈推荐使用此产品。

8T49N242-999NLGI#参数

参数
最大工作供电电压 3.465V
最小工作供电电压 2.375V
PLL-锁相环 带旁路
最大输入频率 1GHz
40-VFQFN Exposed Pad
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

8T49N242-999NLGI#厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

8T49N242-999NLGI#数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 8T49N242-999NLGI# 8T49N242-999NLGI#数据手册

8T49N242-999NLGI#封装设计

查看详情并下载
Symbol
Footprint
3D Model
