9ZML1233EKILF

产品分类: 锁相环
产品描述: 多路复用器, 多路复用器
供应商型号: 2486244
供应商: 海外现货
标准整包数: 1

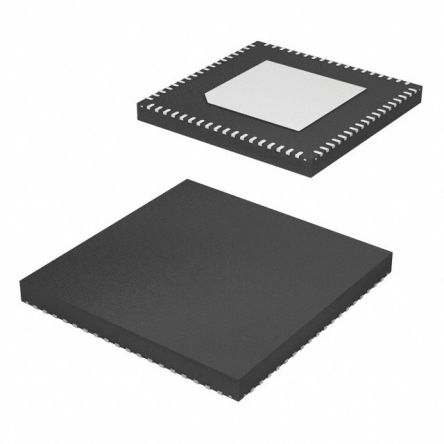

RENESAS ELECTRONICS 锁相环 9ZML1233EKILF

9ZML1233EKILF概述


    产品简介


    9ZML1233E / 9ZML1253E 是第二代高性能DB1200ZL衍生物件,针脚兼容升级版的9ZML1232B。这两个型号在PCIe时钟架构方面提供了改进的相位抖动性能,适用于高要求的应用,如服务器、存储系统、网络设备和SSD等。

    技术参数


    基本参数:
    - 支持的PCIe时钟架构: 共时钟(CC)、独立参考(IR),可带/不带扩频
    - 主要输入输出:
    - 输出:12对低功耗(LP)HCSL输出对(9ZML1233E)
    - 输出:12对低功耗(LP)HCSL输出对,输出阻抗85Ω(9ZML1253E)
    - 电源电压:
    - VDDx:3.135V~3.465V
    - VDDIO:3.135V~3.465V
    - 绝对最大额定值:
    - 供电电压:4.6V
    - 输入低电压:GND-0.5V
    - 存储温度范围:-65°C ~ 150°C
    - 结温:125°C
    电气特性:
    - SMBus参数:
    - SMBus输入低电压:0.8V
    - SMBus输入高电压:VDD+0.5V
    - SMBus操作频率:最高400kHz
    - 输入时钟参数:
    - 交叉电压:150mV~900mV
    - 输入摆幅:300mV
    - 输入漏电流:-5μA ~ 5μA
    - 输入周期到周期抖动:0ps~125ps
    其他参数:
    - 功耗:
    - 运行供电电流:IxDDx 22mA~30mA;IxDDA+R 56mA~65mA;IxDdo 84mA~100mA
    - 电源关闭电流:IxDDx 0.9mA~2mA;IxDDA+R 4.3mA~6mA;IxDDo 0.1mA~0.2mA

    产品特点和优势


    - 高安全性: SMBus写锁定功能增加系统安全性。
    - 延迟管理: 每个输入通道有软件可调的输入至输出延迟,方便复杂的传输延迟管理。
    - 节省空间: 消除了外部电阻,节省电路板面积。
    - 多级控制: 提供硬件和SMBus控制选项,便于动态更改模式。
    - 兼容性强: 支持多种PLL带宽设置,减少级联PLL拓扑中的抖峰。

    应用案例和使用建议


    应用场景:
    - 服务器:实现高速数据处理和传输。
    - 存储系统:提升存储系统的稳定性和速度。
    - 网络设备:增强网络通信的稳定性和效率。
    - SSD:提高读写性能。
    使用建议:
    - 在复杂服务器环境中,利用软件配置输入至输出延迟,优化数据传输延迟。
    - 利用PLL带宽选择功能,根据实际需求调整系统抖动性能。
    - 在存储和网络应用中,结合使用SMBus接口,确保系统安全可靠。

    兼容性和支持


    - 兼容性: 该产品可与其他IDT系列的时钟芯片配合使用,适用于广泛的系统设计。
    - 支持和服务: 厂商提供详尽的技术文档和支持服务,包括SMBus地址解码和PLL带宽调整的详细指南。

    常见问题与解决方案


    - 问题:如何启用输出?
    - 解决方案:通过拉低相应OE#引脚(例如^OE0#)来启用输出。
    - 问题:系统出现通信错误怎么办?
    - 解决方案:检查SMBus接口的连接情况,确认VDDSMB和时钟信号正常。
    - 问题:系统无法锁定到100MHz输入时钟怎么办?
    - 解决方案:调整PLL带宽设置,确认输入信号满足VIBY和VIPLL的要求。

    总结和推荐


    9ZML1233E / 9ZML1253E 的设计充分考虑了现代服务器、存储和网络系统的需求,提供优异的性能和稳定性。其独特的功能和市场竞争力使其成为这些应用领域的理想选择。无论是需要高安全性的数据中心还是高效率的数据处理中心,这款产品都值得推荐。如果您正在寻找一个稳定且高效的时钟解决方案,9ZML1233E / 9ZML1253E将是您的不二之选。

9ZML1233EKILF参数

参数
PLL-锁相环 带旁路
最大输入频率 400MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V

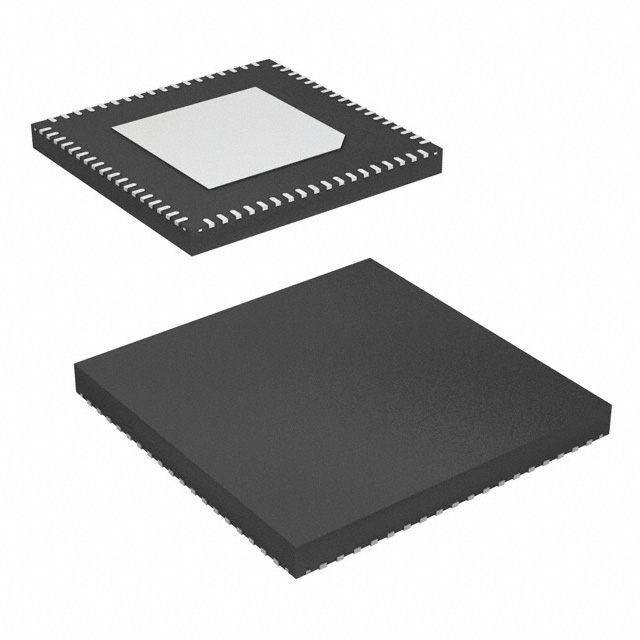

72-VFQFN Exposed Pad
通用封装 VFQFPN-72
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

9ZML1233EKILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9ZML1233EKILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 9ZML1233EKILF 9ZML1233EKILF数据手册

9ZML1233EKILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 73.1548
10+ ¥ 69.514
25+ ¥ 66.7062
50+ ¥ 65.3678
75+ ¥ 64.0613
库存: 159
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 73.15
