首页  >  产品百科  >  874003BG-05LF

874003BG-05LF

产品分类: 锁相环
产品描述: 是 3.135V 3.465V 128MHz SOP 贴片安装 6.5mm*4.4mm*1mm
供应商型号: FL-874003BG-05LF
供应商: 海外现货
标准整包数: 1

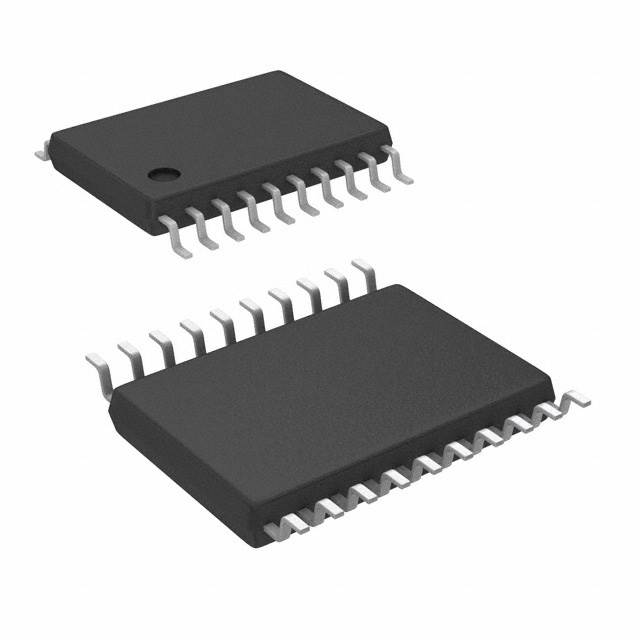

RENESAS ELECTRONICS 锁相环 874003BG-05LF

874003BG-05LF概述


    产品简介


    产品名称:ICS874003-05 PCI Express™ Jitter Attenuator
    产品类型:差分至LVDS时钟抖动衰减器
    主要功能:
    - 实现高精度的差分时钟信号到LVDS格式的转换
    - 高效降低高频随机及确定性抖动
    - 支持PCI Express Gen2 PLL要求,确保信号质量
    应用领域:
    - 桌面PC中的PCI Express系统
    - 其他需要高性能时钟信号的应用,例如高速数据传输和处理系统

    技术参数


    主要技术规格:
    - 输入频率范围:98MHz到128MHz
    - 输出频率范围:98MHz到320MHz
    - 相位噪声:采用IDT第三代FemtoClock™ PLL技术,实现最低相位噪声
    - 带宽:6.2MHz(<1dB峰化)
    - 工作温度范围:0°C 至 70°C
    - 供电电压:VDD = 3.3V ± 5%
    电气特性:
    - 输入电容:CIN = 4 pF
    - 输入电流:IIH (CLK) = 150 µA, IIH (nCLK) = 5 µA, IIL (CLK) = -5 µA, IIL (nCLK) = -150 µA
    - 差分输出电压 (VOD):275 mV 到 485 mV
    工作环境:
    - 供电电压:VDD = 3.3V ± 5%
    - 温度范围:0°C 至 70°C

    产品特点和优势


    特点:
    - 三组LVDS输出对
    - 支持多种输入信号类型(LVPECL, LVDS, LVHSTL, HCSL, SSTL)
    - 高带宽PLL,增强输入跟踪能力
    - 低功耗设计,适用空间受限应用
    - 支持PCI-Express Spread-Spectrum Clocking
    优势:
    - 优异的相位噪声性能
    - 高带宽,适用于高性能PCI Express系统
    - 易于集成,支持多种输入信号类型,灵活度高
    - 可用于桌面PC和其他PCI Express系统,满足市场需求

    应用案例和使用建议


    应用案例:
    - 在桌面PC中用作PCI Express系统的时钟信号衰减器
    - 在高速数据传输系统中提供高性能时钟信号
    使用建议:
    - 使用单独的电源平面并配合适当的去耦电容,以减少供电噪音
    - 为避免信号反射问题,终端电阻应放置在接收端附近
    - 确保输入信号符合VPP和VCMR要求,以保持信号质量
    - 若使用单端输入信号,则需调整参考电压,使其位于输入电压摆动的中心

    兼容性和支持


    兼容性:
    - 支持多种输入信号类型(LVPECL, LVDS, LVHSTL, HCSL, SSTL)
    - 具备与各种PCI Express系统的良好兼容性
    支持信息:
    - 提供详细的应用手册和技术支持文档
    - 客户可以联系技术支持获取进一步的帮助和指导

    常见问题与解决方案


    问题1:电源滤波效果不佳导致性能下降。
    解决方案:确保每个电源引脚连接到电源平面通过多个通孔,并使用0.01μF去耦电容。
    问题2:输入信号不符合VPP和VCMR要求。
    解决方案:使用合适的信号源,并确认信号满足标准要求。
    问题3:单端输入信号幅度过大导致信号失真。
    解决方案:根据输入信号幅值调整参考电压,并保证VIL不低于-0.3V,VIH不高于VCC + 0.3V。

    总结和推荐


    总体评价:
    - ICS874003-05是一款高性能的PCI Express时钟抖动衰减器,具备出色的相位噪声性能和宽广的工作频率范围。
    - 采用先进的PLL技术,能有效降低系统中的随机和确定性抖动。
    - 支持多种输入信号类型,具有高度灵活性和兼容性。
    推荐:
    - 推荐在高性能PCI Express系统中使用ICS874003-05,特别是需要高可靠性和低抖动的应用场合。这款产品不仅能满足行业标准要求,还能为用户提供优秀的性能表现和易于集成的特点。

874003BG-05LF参数

参数
PLL-锁相环
最大输入频率 128MHz
最大工作供电电压 3.465V
最小工作供电电压 3.135V
长*宽*高 6.5mm*4.4mm*1mm
通用封装 SOP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

874003BG-05LF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

874003BG-05LF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 锁相环 RENESAS ELECTRONICS 874003BG-05LF 874003BG-05LF数据手册

874003BG-05LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.9868 ¥ 313.2779
库存: 43034
起订量: 17 增量: 1
交货地:
最小起订量为:1
合计: ¥ 313.27
